ШАГ 3: Подключение
Перед выполнением подключений выключите все оборудование и ознакомьтесь с соответствующими
разделами руководств по эксплуатации.
Не подключайте аппарат к электрической сети до тех пор, пока не будут выполнены все остальные
подключения.
Подключите кабели подключения к акустической системе к разъемам такого же цвета.
∫ HDMI
Рекомендуется использование HDMI кабеля от Panasonic. Для вывода сигнала “1080p” используйте кабели
HDMI длиной 5,0 метров или меньше.
Номер рекомендуемой детали (высокоскоростной кабель HDMI):
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м) и т. д.
≥ Аудио будет воспроизводиться через колонки системы, если выбрать “Выкл.” в “Выход аудио HDMI”. (> 33)
∫ Настройки звука телевизора
≥ Для вывода звука телевизора через колонки данного устройства необходимо соответствующим образом
установить переключатель. (> 17)
∫ OPTICAL IN
≥ После выполнения цифрового подключения звука, выполните настройки в соответствии с типом аудио
сигнала цифрового оборудования. (> 33)
*1
Если разъем HDMI на телевизоре обозначен меткой “HDMI (ARC)”, подключения цифрового оптического аудиокабеля
не требуется.
*2
Вместо оптического цифрового аудиокабеля можно использовать обычный аудиокабель. В этом случае соедините
разъем AUX на основном блоке с разъемом аудиовыхода на телевизоре.

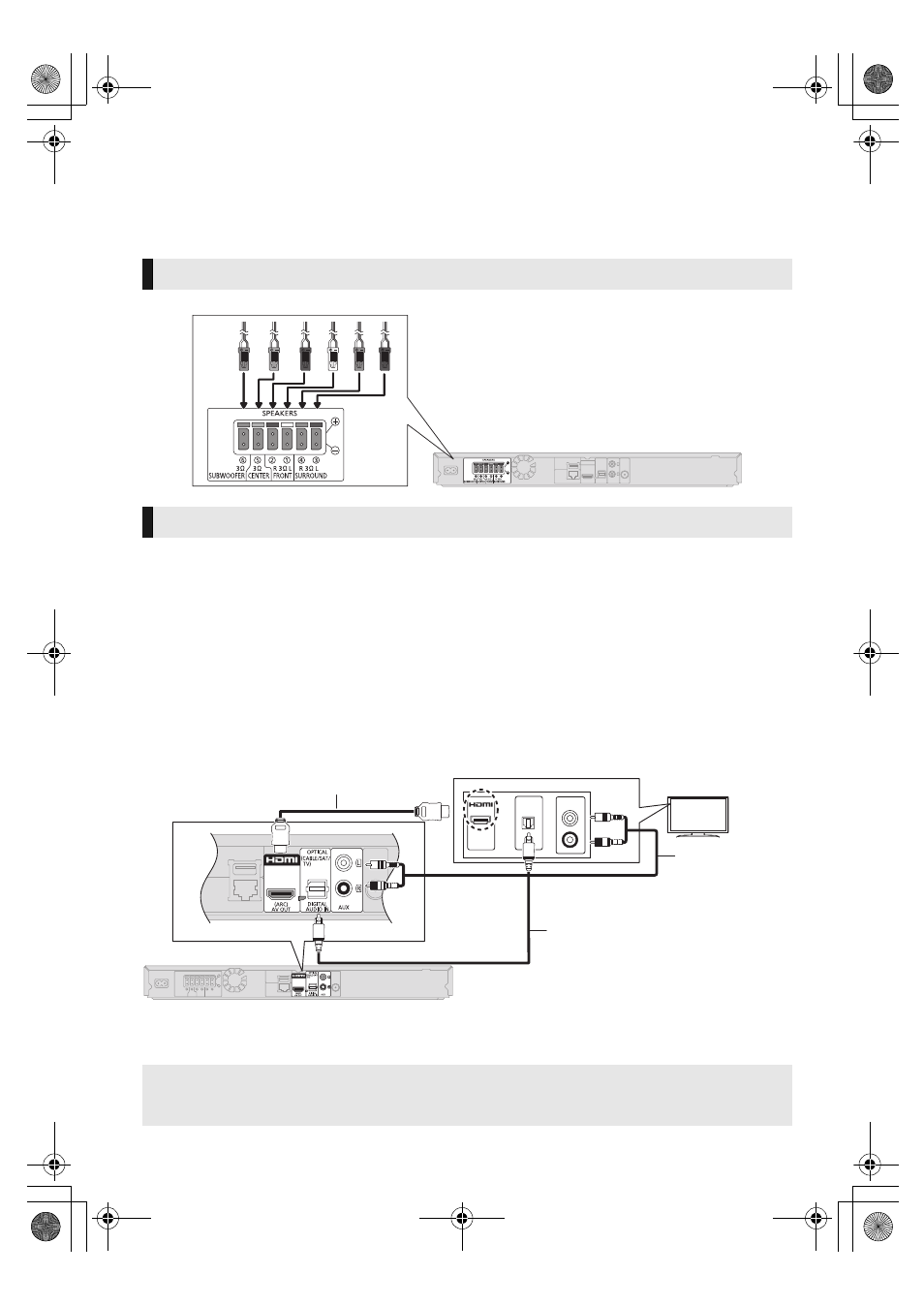

Подключение к акустическим колонкам
Подключение к телевизору
≥ Используйте высокоскоростные кабели HDMI. Нельзя использовать кабели, не совместимые с HDMI.
Что такое ARC?
“ARC” — аббревиатура для “Audio Return Channel” или “HDMI ARC” (“передача цифрового звука по кабелю
HDMI”). Благодаря этой функции система домашнего кинотеатра может принимать и воспроизводить
аудиосигнал с телевизора по одному кабелю HDMI без дополнительной проводки.
OPTICAL
OUT
HDMI
L
R
AUDIO OUT
Кабель HDMI (не входит в комплект)
Кабель оптического
цифрового выхода*
1
(не
входит в комплект)
Аудиокабель*
2
(не входит в
комплект)
