Початок роботиї
VQT4A18

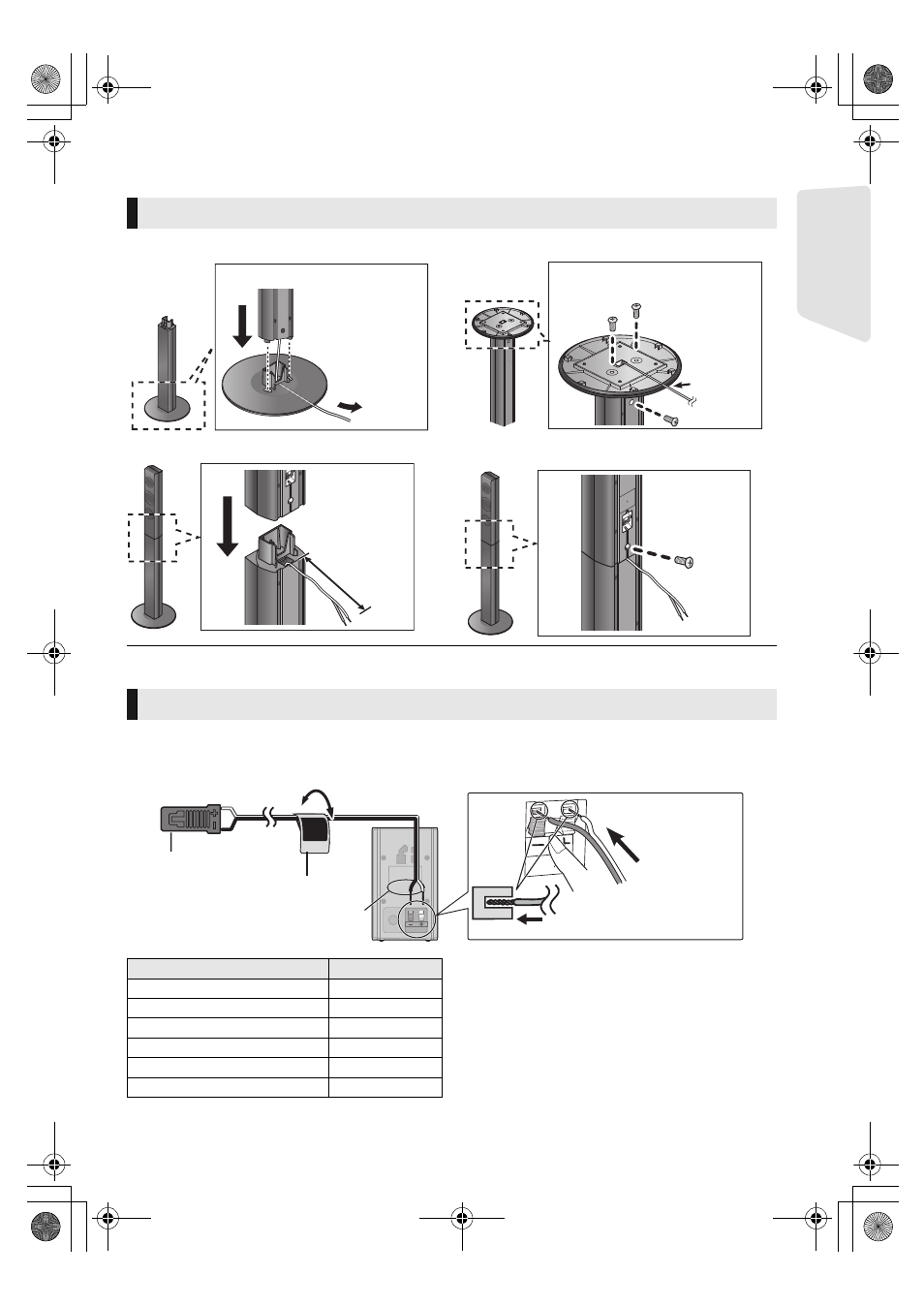

КРОК 2: Підготовка колонок
1
Приєднайте стійку до основи.
2
Щільно затягніть 3 гвинти з комплекту поставки.
3
Приєднайте колонку.
4
Щільно затягніть гвинт із комплекту поставки.
≥ Для запобігання пошкодженням і появі подряпин постеліть м’яку тканину і виконуйте збірку на ній.
Наклейте наклейки з маркуванням кабелів (постачаються в комплекті) та підключіть кабелі колонок до
колонок.
напр., Колонки об’ємного звучання
Збирання передніх колонок
Протягніть кабель
колонки через основу.
Закладіть кабель колонки в паз.
Залиште
відстань
близько 80 мм.
Підготовка кабелів і здійснення підключення
SURROUND
Lch
Натисніть!
r: Білий
s: Синя лінія
Наліпка кабелю колонки (постачається
в комплекті)
Роз’єм
Позначки на колонці
Наліпка кабелю колонки
Роз’єм
1
FRONT Lch 1
Білий
2
FRONT Rch 2
Червоний
3
SURROUND Lch 3
Синій
4
SURROUND Rch 4
Сірий
5
CENTER 5
Зелений
6
SUBWOOFER 6
Фіолетовий
