14
Расположение и назначение органов управления
подключения аудиовыхода
компьютера.
Подробная информация дана в
разделах “Подключение
компьютера”, на стр. 19, и
“Подключение видеокамеры”, на
стр. 21.
c Разъем INPUT A/VIDEO IN AUDIO
(только VPL-EX5/ES5)
Вход аудиосигнала, привязанного к
изображению, поступающему от
INPUT A или VIDEO.
d INPUT A/B AUDIO (только VPL-
EX50)
Вход аудиосигнала, привязанного к
изображению, поступающему от
INPUT A или INPUT B.
e Разъем INPUT B
• Разъем цифрового RGB/компонента
(для HDMI и HDCP) (только
VPL-EW5):
Подключение разъема выхода видео,
для видеооборудования или
компьютера, оснащенных выходным
разъемом HDMI/DVI (цифровым).
• Разъем RGB (HD D-sub
15-штыревой, внутренний)
(только VPL-EX50):
Вход компьютерного сигнала.
Используйте для подключения
выходного разъема оборудования
прилагаемый провод или опционный
провод.
f Разъем OUTPUT
• MONITOR (HD D-sub 15-штыревой,
внутренний)
Подключение входного разъема
монитора. Только компьютерный
сигнал выбранного сейчас канала
подается на выход из числа сигналов,
подключенных к INPUT A или
INPUT B (только VPL-EX50).
• AUDIO (мини-гнездо стерео):
Подключение активного динамика.
Регулировка громкости с помощью
VOLUME +/- на удаленном пульте.
В VPL-EX50:
Если выбран INPUT A или INPUT B,
выходным аудиосигналом будет
входной сигнал, поступающий на
AUDIO (INPUT A/B AUDIO), общий
для INPUT A м B. Если выбран
VIDEO или S VIDEO, выходным
аудиосигналом будет входной сигнал,
поступающий на AUDIO для
VIDEO IN.
В VPL-EW5/EX5/ES5:
Если выбран INPUT A, выходным
аудиосигналом будет входной сигнал,
поступающий на AUDIO для INPUT
A. Если выбран INPUT B (только
VPL-EW5), выходным
аудиосигналом будет входной сигнал,
поступающий на разъем HDMI для
INPUT B. Если выбран VIDEO или S
VIDEO, выходным аудиосигналом
будет входной сигнал, поступающий
на AUDIO для VIDEO IN.
g Разъем REMOTE RS-232C (D-sub
9-штыревой, наружный) (только
VPL-EX5/EX50/EW5)
Подключение разъема компьютера,
если вы управляете проектором с
компьютера.
h Задний сенсор дистанционного
управления
Клавиши, названия которых совпадают с
обозначениями на панели управления,
имеют соответствующие функции.
a Клавиша INPUT
b Клавиша APA (автоматическое
выравнивание пикселей)
Автоматически регулирует
изображение до оптимальной
четкости, когда сигнал поступает из
компьютера.

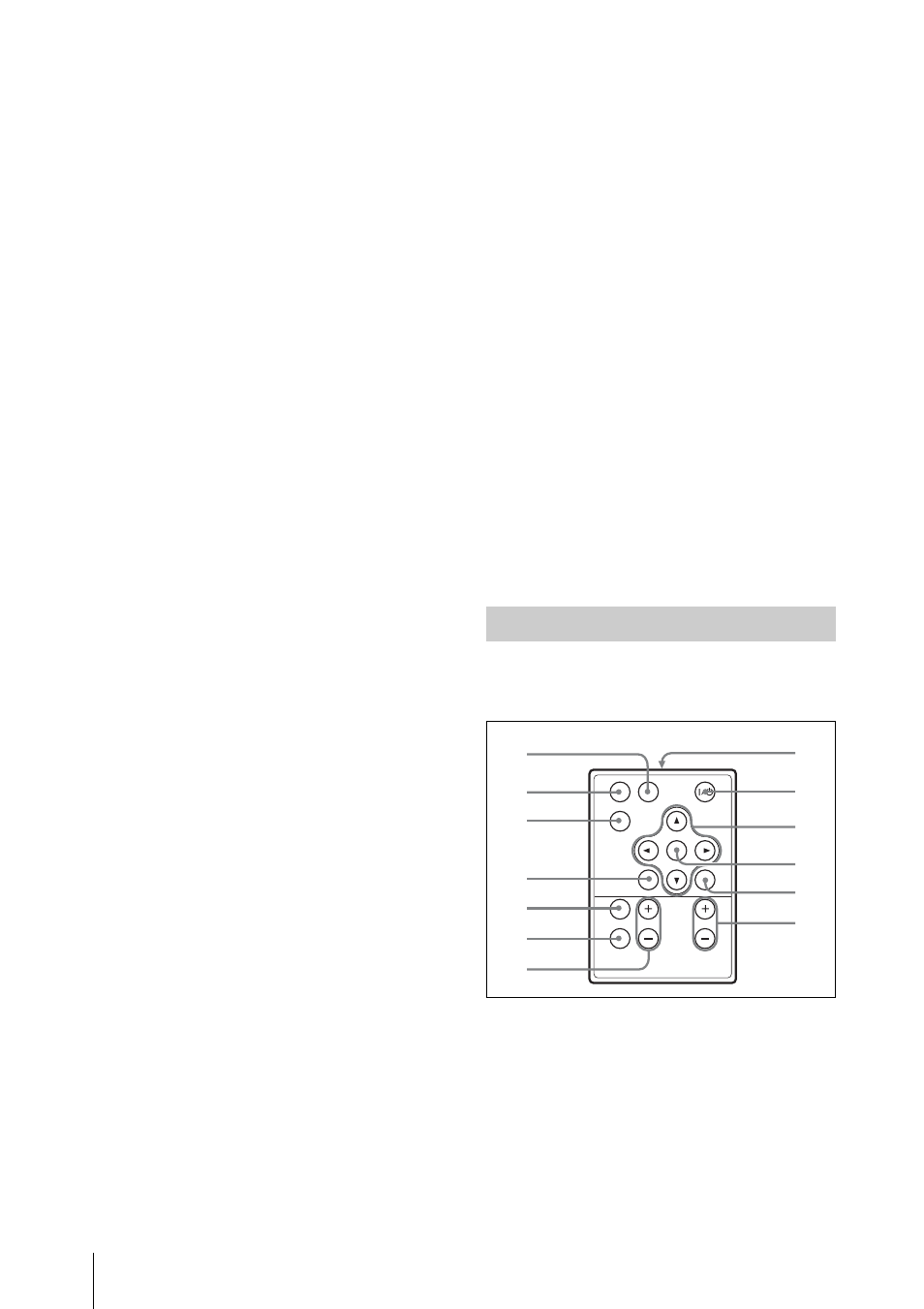

Дистанционный Пульт
APA
FREEZE
KEY
STONE
PIC
MUTING
INPUT
ENTER
RESET
D ZOOM VOLUME
MENU
1
2
3
4
5
6
7
8
9
0
qa
qs
qd
