Страница 15: Примечания
К эксплуатации аппарата
15
RU

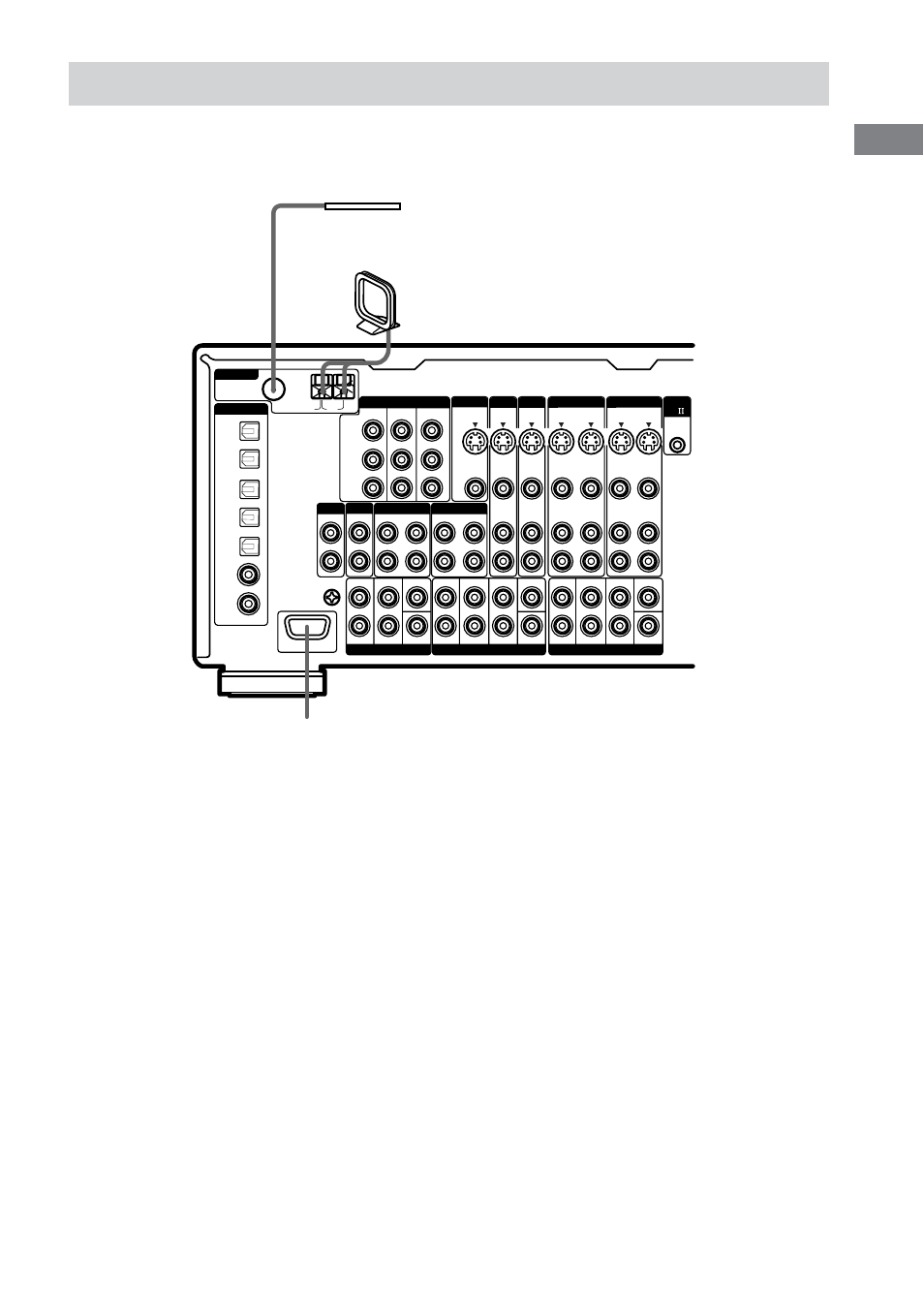

2: Подключение антенн
К аппарату присоединяют поставляемые с собственно аппаратом рамочную АМ и
проволочную ЧМ антенны.
Проволочная ЧМ-антенна
(поставляется)
Рамочная АМ-антенна
(поставляется)
*
Гнездо рассчитано на перспективу.
Примечания
• Во избежание шумов и помех рекомендуется разместить рамочную АМ-антенну вдали от
ресивера и др. компонентов.
• Проволочную ЧМ-антенну следует растянуть полностью до отказа.
• После присоединения проволочной ЧМ-антенны надо поддержать ее возможно
горизонтальной.
• Для заземления ресивера не следует использовать клемму U SIGNAL GND.
MD/DAT
TAPE
PHONO
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
OUT
IN
SIGNAL GND
U
FRONT
SURROUND CENTER
SUB WOOFER
SUB WOOFER
L
L
R
L
R
L
R
R
AUDIO
IN
VIDEO
IN
VIDEO
IN
VIDEO
VIDEO
AUDIO
IN
AUDIO
AUDIO
FRONT
SURROUND SURR BACK CENTER
SUB WOOFER
CENTER
VIDEO
OUT
PRE OUT
FRONT
SURROUND SURR BACK
TV/SAT IN DVD/LD IN MONITOR OUT
COMPONENT VIDEO
Y
75
Ω
COAXIAL
FM
AM
U
CTRL
A1
ANTENNA
CD
/SACD
IN
MD/DAT
OPTICAL
OUT
MD/DAT
OPTICAL
IN
TV/SAT
OPTICAL
IN
DVD/LD
OPTICAL
IN
CD
/SACD
COAXIAL
IN
DVD/LD
COAXIAL
IN
CD
/SACD
OPTICAL
IN
DIGITAL
ASSIGNABLE
RS232C
OUT
IN
OUT
IN
S2 VIDEO
IN
S2 VIDEO
IN
S2 VIDEO
S2 VIDEO
S2 VIDEO
OUT
TV/SAT DVD/LD
VIDEO 2
VIDEO 1
MONITOR
MULTI CHANNEL IN 1
MULTI CHANNEL IN 2
P
B
/C
B
/B-Y
P
R
/C
R
/R-Y
*
