1b: Подключение компонентов с
многоканальными выходными гнездами

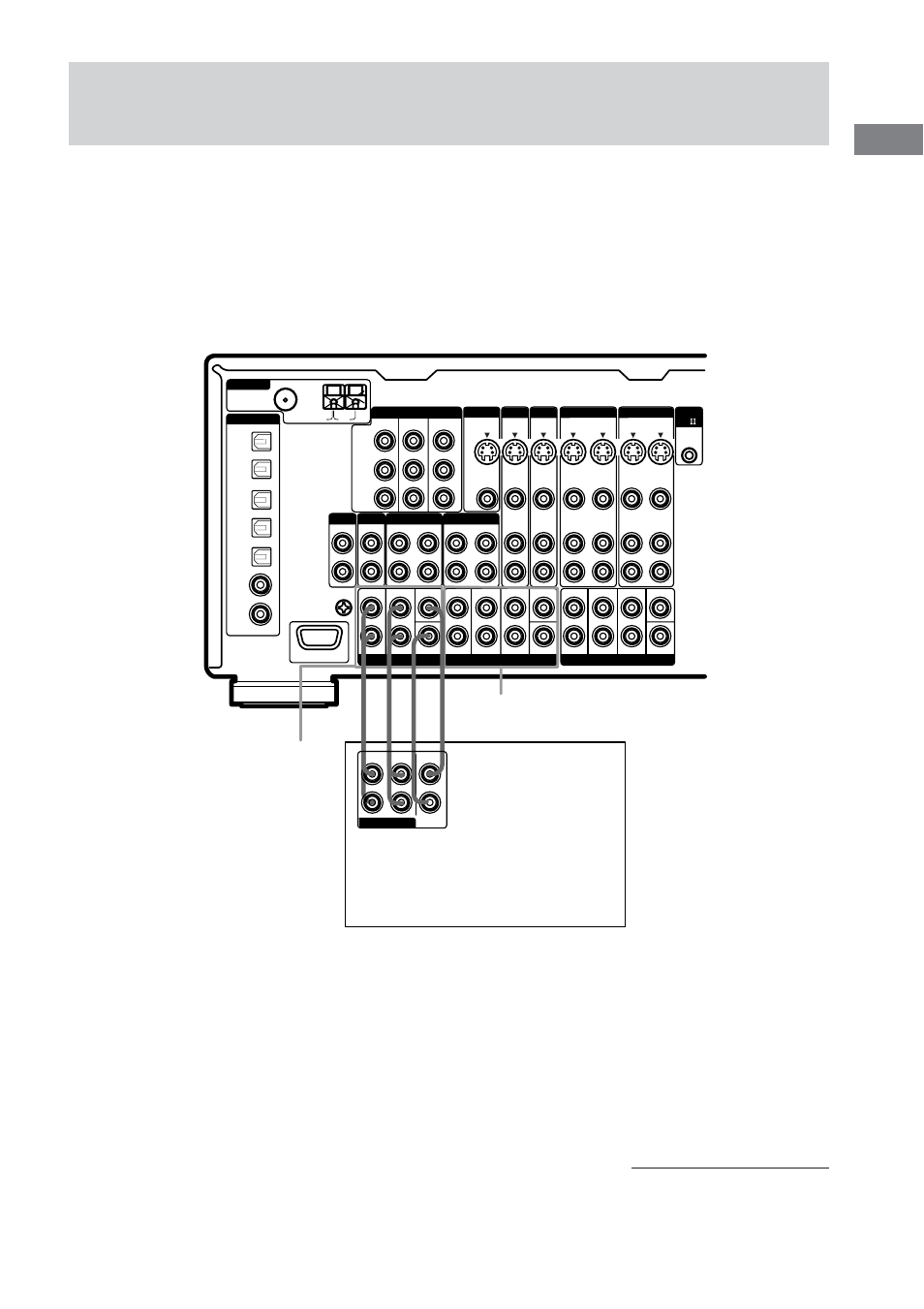

1 Подключение к аудиогнездам.
Если DVD/LD- и CD/Супер Аудио CD-плейеры оснащены многоканальным декодером,
можно подключить к гнездам MULTI CHANNEL IN этого ресивера для получения
звука от многоканального декодера подключенного компонента. При этом,
многоканальные входные гнезда используются для подключения внешнего
многоканального декодера.
Подробнее о необходимых кабелях (A–H) см. стр. 7.
DVD/LD-плейер,
CD/Супер Аудио CD-плейер,
многоканальный декодер и др.
Советы
• Такое соединение позволяет воспользоваться программным обеспечением с многоканальными
аудиосигналами, записанными в форматах кроме Dolby Digital, DTS и MPEG-2.
• Подключить к одному из гнезд MULTI CHANNEL IN 1 или 2 в зависимости от количества
аудиовыходных гнезд подключаемого компонента.
Примечание
DVD- и Супер Аудио CD-плейеры не имеют клеммы SURR BACK.
