С помощью динамиков данной системы можно слушать звук, подключив гнезда AUDIO
OUT другого компонента. Видеоподключение других компонентов производится
непосредственно к телевизору.
*
ВНИМАНИЕ
Не удаляйте винты перед установкой WAHT-SD1.

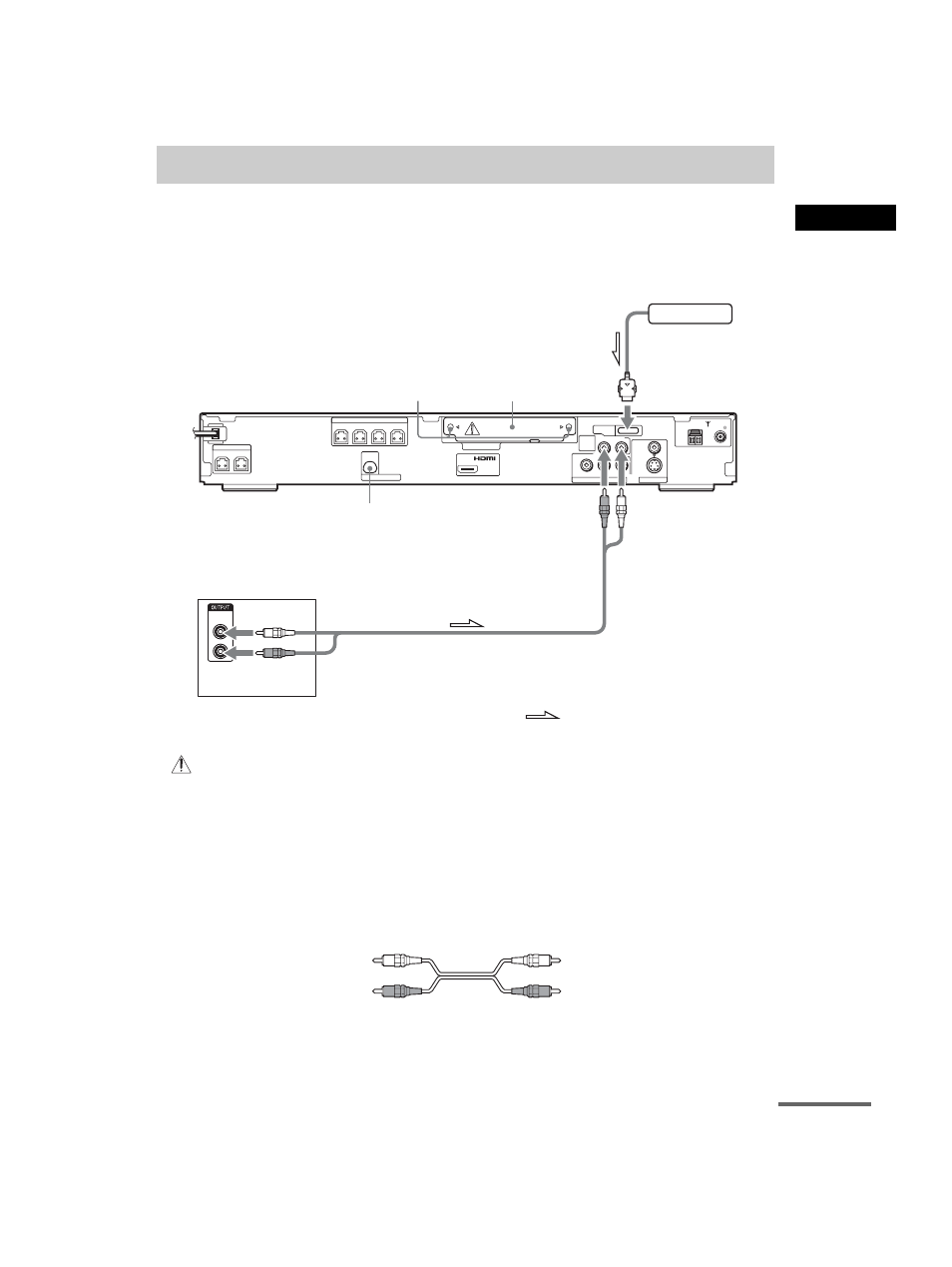

Подключение гнезд AUDIO OUT другого компонента к гнездам TV/VIDEO (AUDIO IN) данной
системы
Подключите видеомагнитофон или другой компонент к гнездам TV/VIDEO (AUDIO
IN) с помощью аудиокабеля (приобретается дополнительно). При подключении кабеля
обязательно подключайте цветные штекеры к соответствующим гнездам на
компонентах.
Подключение других компонентов
R
AUDIO
OUT
L
D-LIGHT SYNC OUT
COAXIAL
AM
FM75
(DVD ONLY)
OUT
DMPORT
DIR-TC1
FRONT R
CENTER
WOOFER
FRONT L
SUR R
SUR L
SPEAKER
SPEAKER
TV /
VIDEO
MONITOR OUT
COMPONENT VIDEO OUT
R
L
AUDIO IN
(DVD ONLY)
Y
P
B
/C
B
P
R
/C
R
VIDEO
(DVD ONLY)
S VIDEO
Видеомагнитофон, цифровой спутниковый
ресивер или PlayStation и т.д.
К гнезду TV/VIDEO
(AUDIO IN)
Гнездо D-LIGHT SYNC OUT
: передача сигнала
Гнездо DIR-TC1
для WAHT-SD1
Винты*
Адаптер DIGITAL
MEDIA PORT
К гнезду DMPORT
Белый (L/аудио)
Красный (R/аудио)
продолжение на следующей странице
