1: Instalação dos altifalantes/
1: Установка громкоговорителей
STR-DA5400ES
Guia de Configuração Rápida
Руководство по быстрой установке
2: Ligação dos altifalantes/
2: Подсоединение громкоговорителей 3: Ligação de outros componentes/
3: Подсоединение других компонентов
10 mm
Leitor de Super Audio CDs/ Super Audio CD-проигрыватель
Componentes de vídeo/ Видеокомпоненты
Português
Leitor Blu-ray Disc, altifalantes e um subwoofer de modo a que possa desfrutar de um som surround multi-
canais. Para mais detalhes consulte as instruções de operação fornecidas com o receptor.
As instruções são explicadas com ilustrações do modelo dos EUA/Canadá.

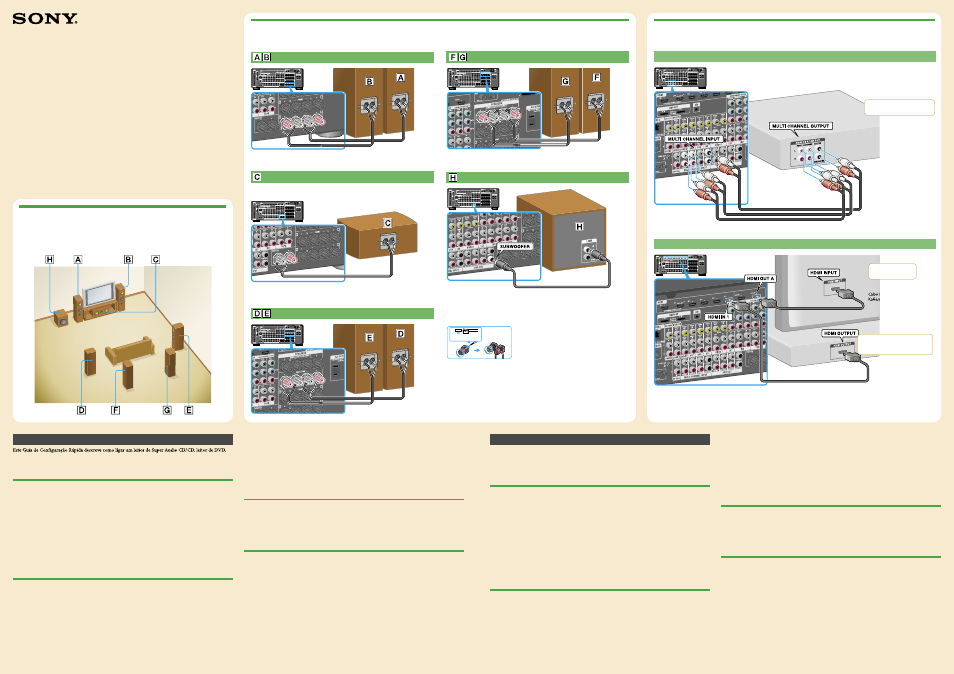

1: Instalação dos altifalantes
As ilustrações acima mostram um exemplo da configuração de um sistema de altifalantes de 7.1 canais (sete
altifalantes e um subwoofer). Consulte as instruções de operação fornecidas com o receptor e o verso deste
guia.
As ilustrações no guia indicam os altifalantes como  até  .
 Altifalante frontal esquerdo  Altifalante de surround direito
 Altifalante frontal direito  Altifalante de surround traseiro esquerdo*
 Altifalante central  Altifalante de surround traseiro direito*
 Altifalante de surround esquerdo  Subwoofer
Os altifalantes de surround traseiro (esquerdo/direito) estão conformes a operação da zona 2. Consulte as instruções de
operação fornecidas com o receptor.
2: Ligação dos altifalantes
Ligue os altifalantes de acordo com o número e tipo dos seus altifalantes.
Acerca dos cabos dos altifalantes
Use cabos de altifalantes, que sejam adequados para a largura da sala.
Ao decidir quanto à cor ou marca do cabo do altifalante a ligar ao conector mais (+) ou menos (–), pode
estar sempre seguro de ligar o cabo correctamente sem trocar o mais ou o menos.
*


Acerca dos terminais do altifalante
Ligue os  terminais aos  terminais do receptor e ligue os  terminais aos  terminais do receptor.
A ilustração ou as instruções de operação fornecidas com o receptor para detalhes da ligação dos cabos do
altifalante.
Rode o botão de bloqueio até o cabo do altifalante estar ligado de forma segura.
Acerca do botão SPEAKERS (OFF/A/B/A+B)
Pode seleccionar o sistema de altifalante frontal. Consulte “8: Regular os altifalantes” nas instruções de
operação fornecidas com o receptor.
3: Ligação de outros componentes
Este é um exemplo de como ligar este receptor e os seus componentes. Consulte o passo 4 dos “Preparativos
Iniciais” das instruções de operação fornecidas com este receptor para detalhes sobre outras ligações e
outros componentes.
Este receptor está equipado com função para converter sinais de vídeo. Consulte “4b: Ligar os componentes
de vídeo” nas instruções de operação fornecidas com o receptor.
4: Ligue todos os cabos de alimentação por último
Ligue o cabo de alimentação CA fornecido ao terminal AC IN no receptor, depois ligue o cabo de
alimentação CA à tomada de parede.



Cabo de áudio (não fornecido)/
Шнур громкоговорителя (не прилагается)
Cabo do altifalante (não fornecido)/
Аудиошнур (не прилагается)
Cabo do altifalante (não fornecido)/
Аудиошнур (не прилагается)
Cabo do altifalante (não fornecido)/
Аудиошнур (не прилагается)
Cabo do altifalante (não fornecido)/
Аудиошнур (не прилагается)
Leitor de Super Audio CDs/
Super Audio CD-проигрыватель
Cabo de áudio (não fornecido)/
Шнур громкоговорителя (не прилагается)
TV/
Телевизор
HDMI (não fornecido)/
ль HDMI (не прилагается)
Cabo HDMI (não fornecido)/
Кабель HDMI (не прилагается)
Leitor de DVD, Leitor Blu-ray Disc/
DVD-проигрыватель, Blu-ray Disc-
проигрыватель
Русский
Данное руководство по быстрой установке описывает подключение плейера Super Audio CD/CD,
DVD-проигрывателя, Blu-ray Disc-проигрывателя, колонок и низкочастотных динамиков, чтобы вы
смогли насладиться многоканальным объемным звуком. Что касается подробностей, обращайтесь к
инструкции по эксплуатации, которая прилагается к ресиверу.
Пояснения инструкций приводятся с иллюстрацией модели для США/Канады.
1: Установка колонок
На приведенных выше рисунках в качестве примера показана конфигурация 7.1-канальной
акустической системы (семь громкоговорителей и один сабвуфер). Обращайтесь к инструкции по
эксплуатации, которая прилагается к ресиверу, и которая имеется на обратной стороне данного
руководства.
На иллюстрациях в руководстве колонке обозначены буквами от  до  .
 Передняя левая колонка  Правая колонка окружающего звучания
 Передняя правая колонка  Левая колонка окружающего звучания*
 Центральная колонка  Правая задняя колонка окружающего звучания*
 Левая колонка окружающего звучания  Сабвуфер
Задние громкоговорители окружающего звука (левый/правый) совместимы с эксплуатацией во 2-ой зоне.
Обращайтесь к инструкции по эксплуатации, которая прилагается к ресиверу.
2: Подсоединение колонок
Подсоедините громкоговорители в соответствии с номерами и типами Ваших громкоговорителей.
О шнурах громкоговорителей
Используйте шнуры громкоговорителей, которые соответствуют ширине комнаты.
По цвету и знаку шнура громкоговорителя для подсоединения к разъему со знаком плюс (+) или
минус (–) Вы всегда сможете безошибочно подсоединить шнуры.
*


О разъемах громкоговорителей
Подключите разъемы  к разъемам  ресивера, а разъемы  - к разъемам  ресивера.
Для получения подробных сведений относительно соединительных шнуров громкоговорителей
обратитесь к рисунку или инструкции по эксплуатации, прилагаемой к ресиверу.
Поворачивайте фиксирующую ручку до тех пор, пока шнур громкоговорителя не будет
надежно подсоединен.
О переключателе SPEAKERS (OFF/A/B/A+B)
Вы можете выбрать систему передних колонок. Обратитесь к разделу “8: Настройка колонок” в
инструкции по эксплуатации, которая прилагается к ресиверу.
3: Подсоединение других компонентов
Это пример того, как соединить данный ресивер и Ваши компоненты. Что касается подробностей
относительно других соединений и других компонентов, обращайтесь к пункту 4 раздела
“Подготовка к эксплуатации”.
Данный ресивер оснащен функцией для преобразования видеосигналов. Обращайтесь к разделу
“4b: Подключение видеоустройств” в инструкции по эксплуатации, которая прилагается к ресиверу.
4: Подсоединяйте все сетевые шнуры в последнюю очередь
Подсоедините прилагаемый сетевой шнур переменного тока к разъему AC IN на ресивере, затем
подсоедините сетевой шнур переменного тока к штепсельной розетке.



