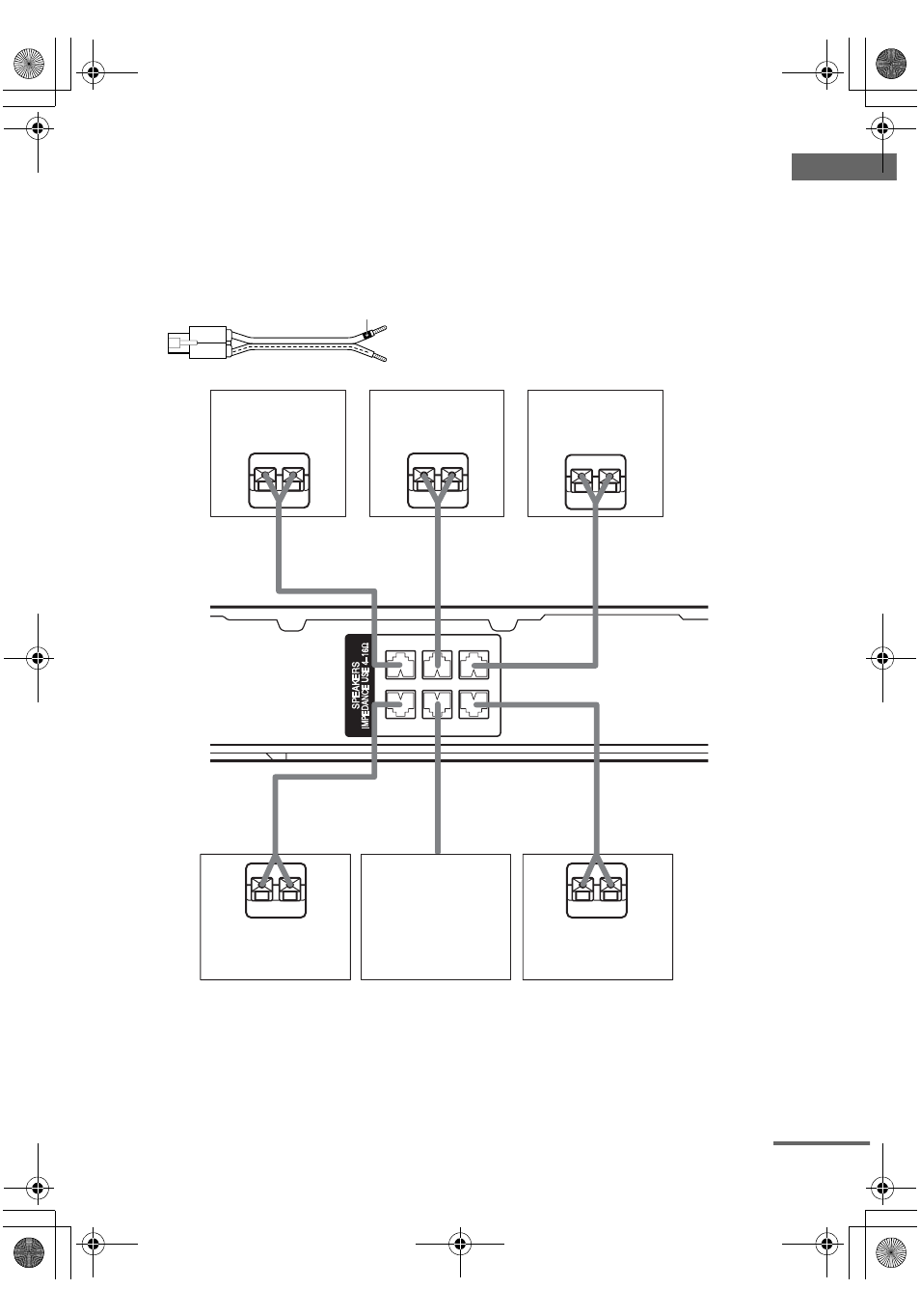

Необходимые кабели
A Кабели громкоговорителей
(прилагается)
Разъем и цветная трубка кабелей
громкоговорителей такие же, как и у
разъемов громкоговорителей, к которым
должно выполняться подключение.
Примечание
(Кроме модели HTD-710SF) Перед подключением громкоговорителей прикрепите на них цветные
наклейки, чтобы можно было определить подключаемые громкоговорители.
+
–
Цветная трубка
FRONT R
– +
– +
FRONT L
– +
SURR R
+ –
+ –
SURR L
+ –
E
e
A
E
e
A
E
e
A
E
e
A
E
e
A
SUBWOOFER
CENTER
Фронтальный
громкоговоритель
(Правый)
Фронтальный
громкоговоритель
(Левый)
Центральный
громкоговоритель
Громкоговоритель
объемного звучания
(Правый)
Громкоговоритель
объемного звучания
(Левый)
Сабвуфер
продолжение на следующей
