22
RU

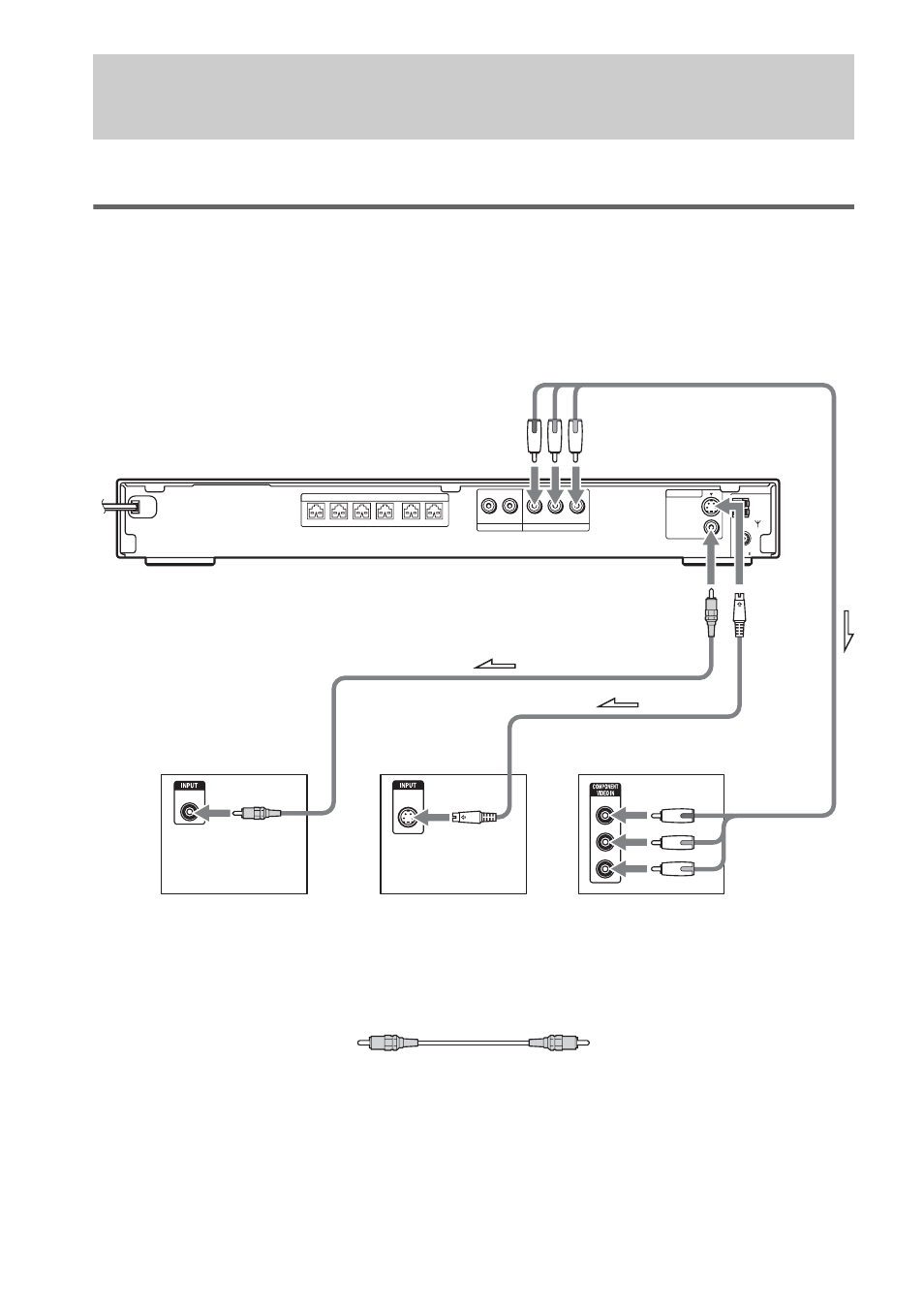

Выберите схему подключения, отвечающую расположению гнезд на телевизоре.
Подключение видеокабелей
Отправляет воспроизводимое изображение с диска DVD на телевизор.
Проверьте гнезда телевизора и выберите соединение A, B или C. Качество
изображения улучшается от A (стандартное) к C (компонентное).
A
Подключение телевизора с гнездом VIDEO IN
Подключите видеокабель.
.
Подключение телевизора (дополнительные
сведения)
Y
P
B
/C
B
P
R
/C
R
VIDEO
IN
S VIDEO
IN
R
L
AUDIO IN
COAXIAL
AM
FM
75
COMPONENT VIDEO OUT
TV/VCR
(DVD ONLY)
Y
P
B
/C
B
P
R
/C
R
SPEAKER
FRONT R
FRONT L
SUR R
SUR L
CENTER
WOOFER
VIDEO
(DVD ONLY)
S VIDEO
MONITOR OUT
Телевизор с гнездами
COMPONENT VIDEO IN
Телевизор с гнездом
S VIDEO IN
A
B
C
К гнездам COMPONENT
VIDEO OUT
К гнезду
S VIDEO
К гнезду VIDEO
Телевизор с гнездом
VIDEO IN
Желтая
