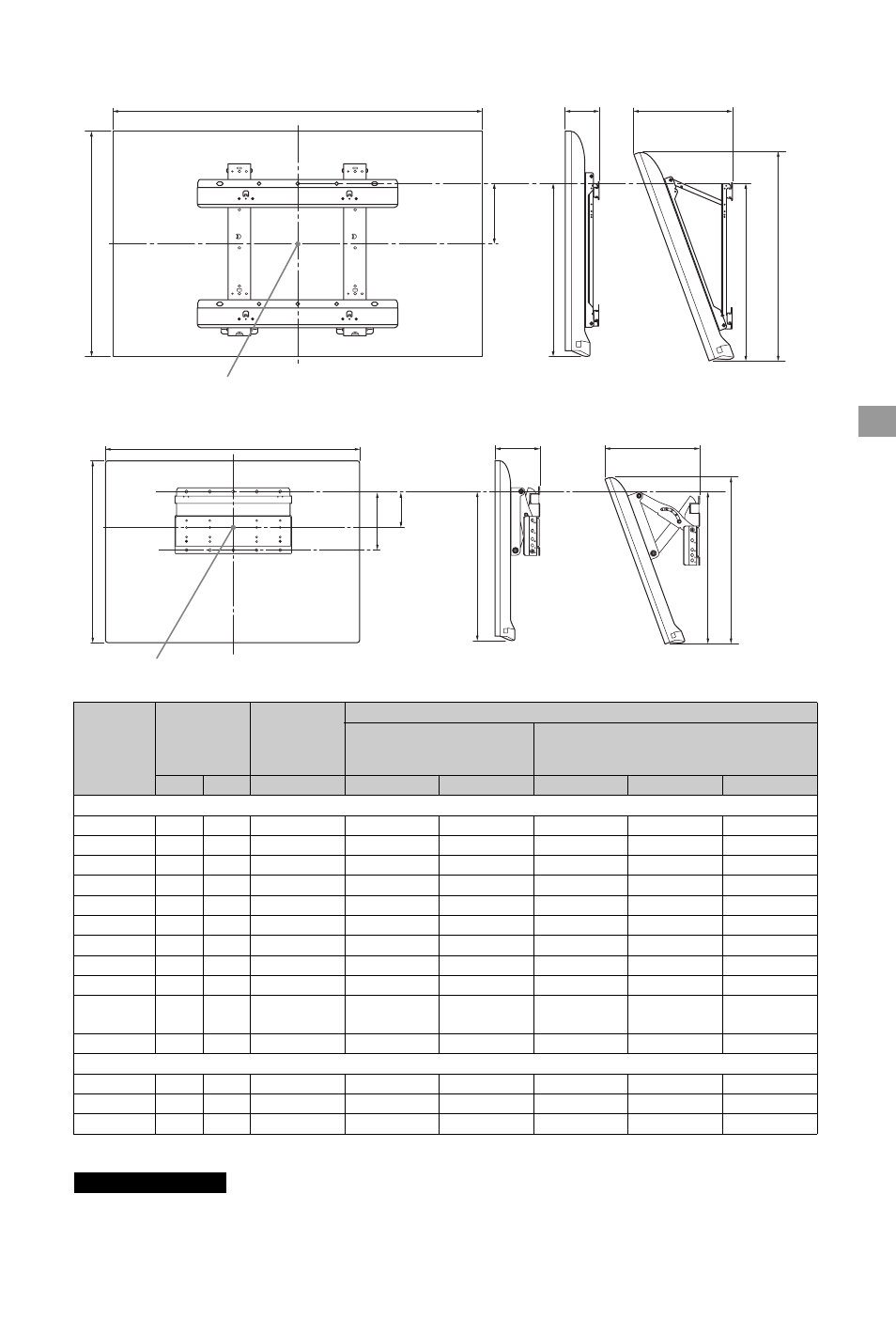

Таблица размеров для установки телевизора
Единица измерения: см
Цифры в таблице могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса см. раздел “Технические характеристики” (стр. 27-30).
1
SU-WL500
2
SU-WL100
Название
модели
KDL-
Размеры
экрана
Координата
положения
центра
экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
1
SU-WL500
55EX72x
126,9
76,9
6,5
46,5
9,0
32,2
71,8
47,2
46EX72x
107,8
66,0
12,0
46,5
9,1
28,6
61,6
47,2
46EX52x
107,8
66,0
12,0
46,5
9,1
28,6
61,5
47,2
46CX52x
112,2
68,2
8,4
43,2
13,4
34,5
64,2
45,5
40EX72x
94,3
58,6
15,7
46,5
9,1
26,1
54,6
47,2
40EX52x
94,3
58,6
15,7
46,5
9,1
26,0
54,5
47,2
40CX52x
99,1
60,6
12,2
43,2
13,1
31,9
57,0
45,5
37EX72x
87,8
54,9
17,5
46,5
9,1
24,8
51,1
47,2
32EX72x
75,5
48,0
16,1
41,6
9,1
24,1
44,6
42,7
32EX52x/
32EX42x
75,5
48,0
16,1
41,6
9,1
24,1
44,6
42,6
32CX52x
79,9
50,2
17,2
43,2
13,0
27,9
47,3
45,4
2
SU-WL100
26EX32x
63,1
40,6
7,8
29,5
9,5
20,4
37,4
26,3
24EX32x
58,3
37,6
9,5
29,6
9,4
19,3
34,6
27,6
22EX32x
52,9
34,7
10,8
29,5
9,3
18,2
31,9
27,6
