Необходимые шнуры

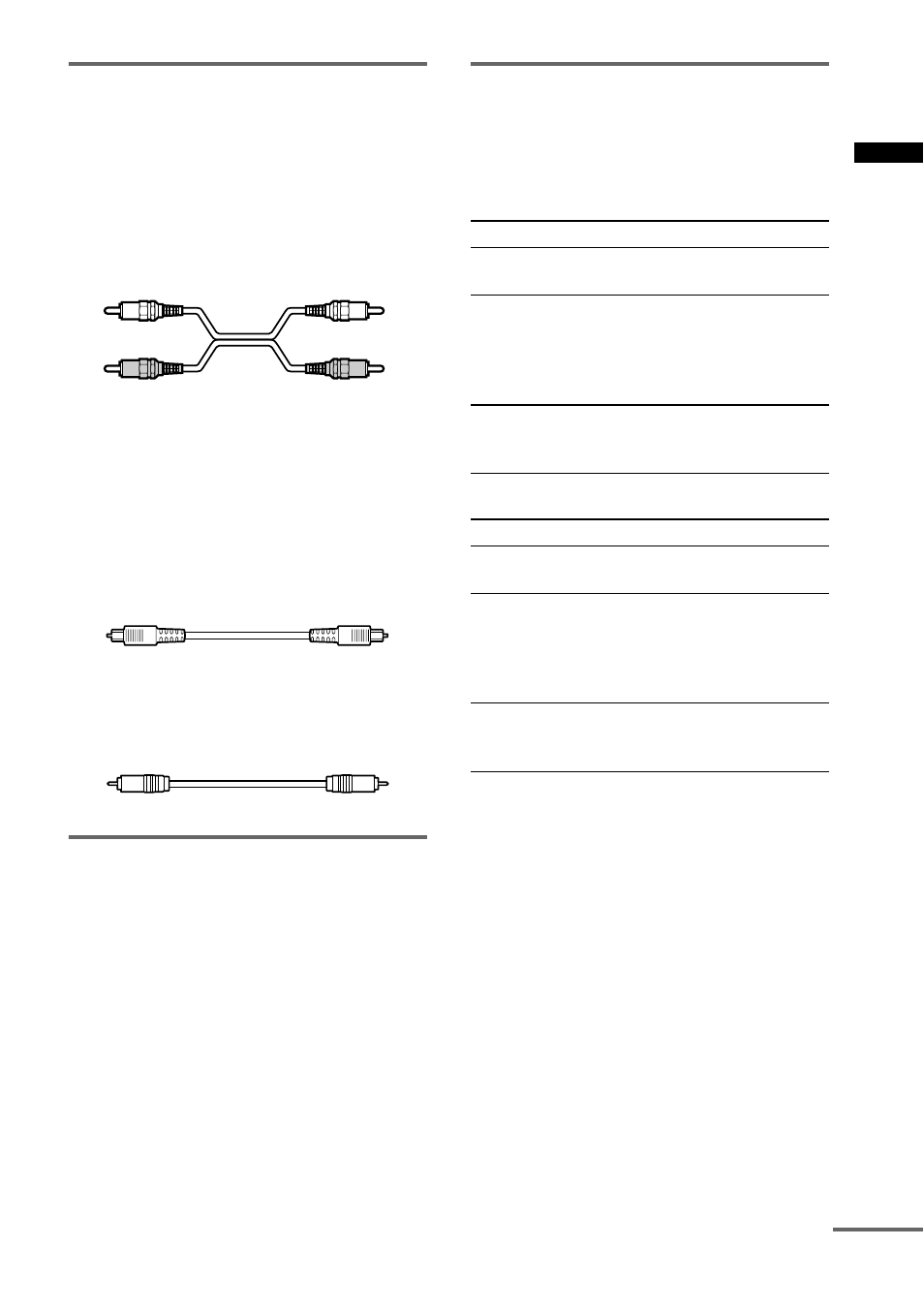

A Соединительные аудиошнуры (2)
(прилагаются)
При подсоединении соединительного
аудиошнура убедитесь в совпадении
маркированных цветных штырьков и
соответствующих гнезд: белые (слева) к белым
и красные (справа) к красным.
B Оптические кабели (2 для
европейской и российской моделей/
3 для прочих моделей) (прилагается
только один)
• При подсоединении оптического кабеля
вставьте кабельные штекеры так, чтобы они
защелкнулись на месте.
• Не сгибайте и не связывайте оптические
кабели.
C Коаксиальный цифровой
соединительный кабель (только
для европейской и российской
моделей) (1) (не прилагается)
Информация о сборке
• Отключите питание всех компонентов
перед выполнением любых
подсоединений.
• Не подсоединяйте сетевой шнур
питания переменного тока до тех пор,
пока не выполните все подсоединения.
• Убедитесь, что подсоединения
выполнены плотно во избежание
появления гула и шума.
Гнезда (разъемы) для
подсоединения
аудиокомпонентов
Для европейской и российской
моделей
Для другой модели
Белые (Л)
Белые (Л)
Красные (П)
Красные (П)
Подсоедините
К
Усилители
Гнездам ANALOG IN/
OUT
КД-проигрыватели
или цифровые
тюнеры
спутникового
вещания
Гнезду DIGITAL
COAXIAL IN или
разъему DIGITAL
OPTICAL IN
Цифровые
усилители, ЦЛЗ-деки
или другую МД-деку
Разъемам DIGITAL
OPTICAL IN/OUT
Подсоедините
К
Усилители
Гнездам ANALOG IN/
OUT
КД-проигрыватели
или цифровые
тюнеры
спутникового
вещания
Разъему DIGITAL
OPTICAL IN
1)
1)
Между разъемами IN1 и IN2 нет разницы.
Цифровые
усилители, ЦЛЗ-деки
или другую МД-деку
Разъемам DIGITAL
OPTICAL IN
1)
/OUT
продолжение следует
