Подключение дополнительных
компонентов
К телевизору можно подключать разнообразную дополнительную
аппаратуру. Соединительные кабели не прилагаются.

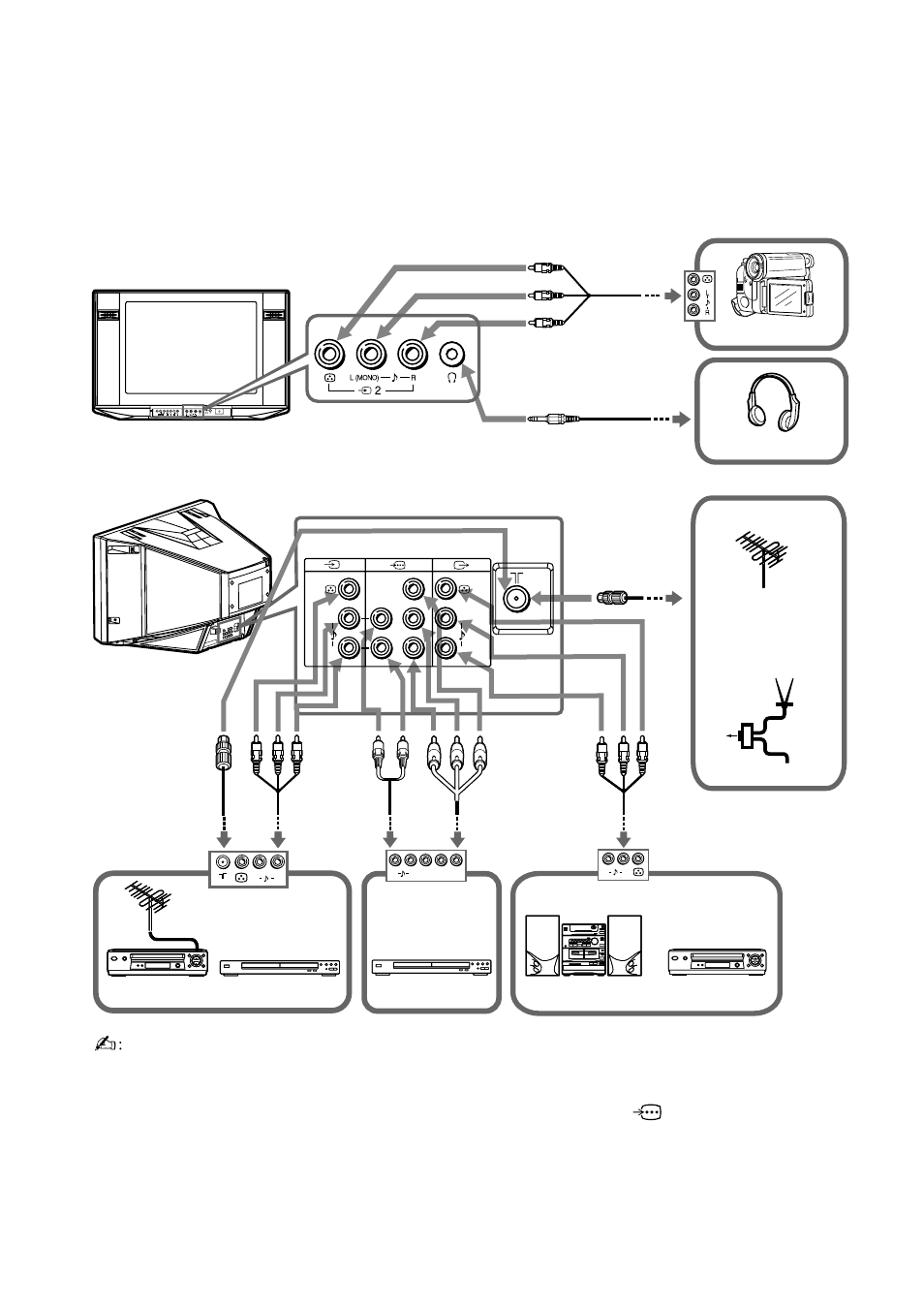

Подключение к телевизору (передняя панель)
Подключение к телевизору (задняя панель)
Антенный
кабель
• При подключении видеомагнитофона к разъему 8 (вход антенны) настройте
сигнал с видеомагнитофона на программе номер 0 на ТВ (см. L).
• Если DVD-проигрыватель может посылать сигналы в режимах чересстрочной или
прогрессивной развертки, при подсоединении к разъему
(компонентный
видеовход) на ТВ выбирайте чересстрочный режим. Данный телевизор может
приниимать сигналы 525 строк/60 Гц или 625 строк/50 Гц.
• Разъемы компонентного видеосигнала проигрывателя DVD в некоторых случаях
отмечены как Y/C
B
/C
R,
Y/P
B
/P
R,
Y/C
b
/C
r
или Y/B-Y/R-Y.
• При выборе опции “DVD” на телеэкране сигнал не будет правильно выдаваться на
видео/aудио выход T. Это не является неполадкой.
Видеокамера
Аудио/
видео кабель
ТВ, CATV, Спутник
Антенный
переключатель
Сигнал
диапазона FM
Сигнал диапазона ТВ
Антенный
кабель
Аудио/видео
кабель
Аудио/видео
кабель
Видеомагнитофон DVD-проигрыватель
Видеомагнитофон
DVD-проигрыватель
Аудиосистема
кабель
компо-
нентного
видео
Аудио
кабель
Наушники
или
Eсли прием FM-
сигнала невозможен
