Қазақша
Қосылымдар

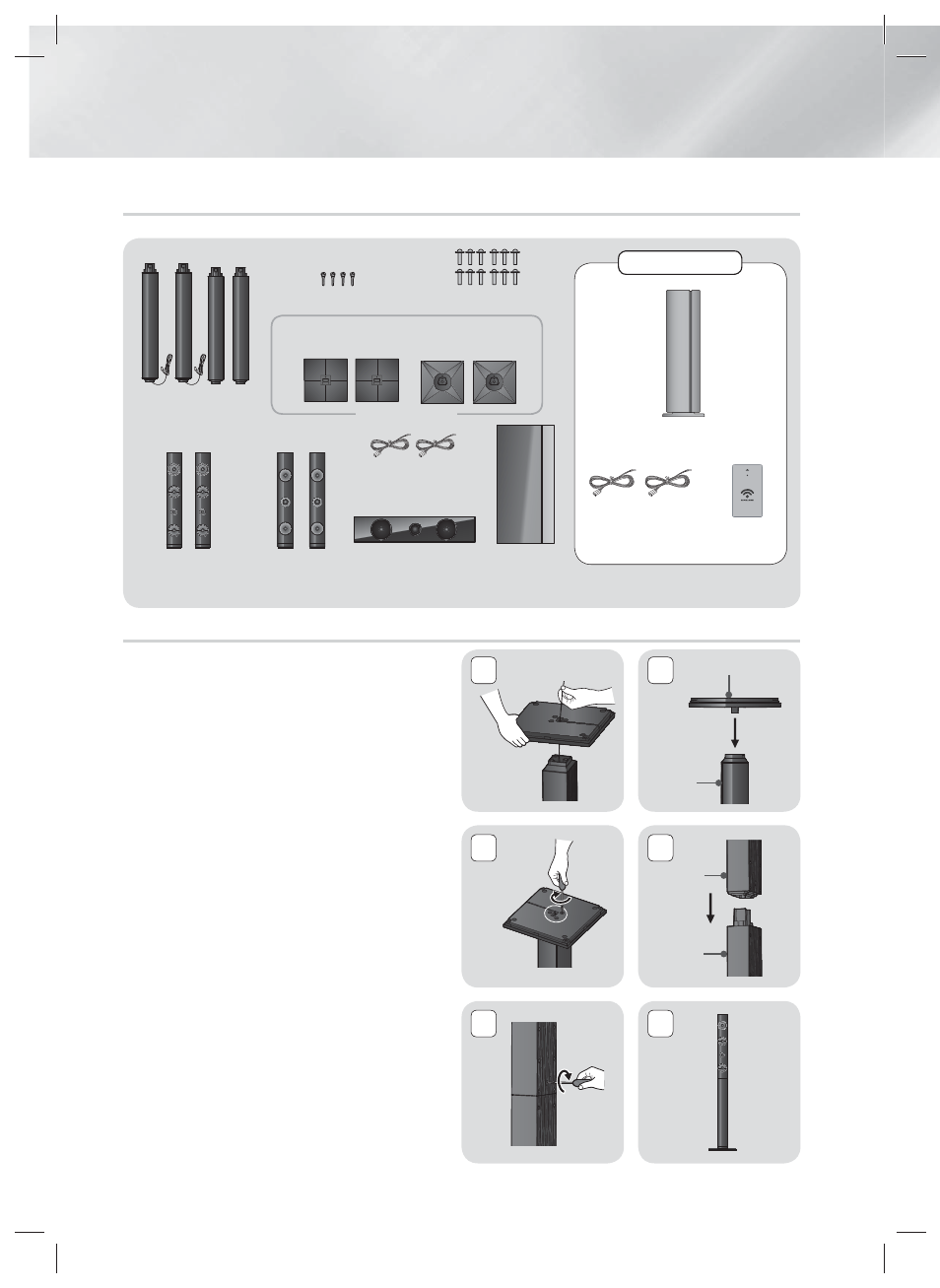

Динамиктің құрамдас бөліктері
КӨЛЕМДІ ОРТАҢҒЫ САБВУФЕР
ДИНАМИК КАБЕЛІ
SWA-5000
Сымсыз ресивер модулі
TX картасы
Динамик кабелі
(2EA)
АЛДЫҢҒЫ/ЖОҒАРЫ
АЛДЫҢҒЫ
ТІРЕК
БҰРАНДА (5 X 20): 12EA БҰРАНДА (5 X 15): 4EA
(C) (O)
Динамиктерді Tallboy тірегіне орнату
1. Динамик кабелін түзетіп, тірек негізіндегі
тесікке кіргізіңіз.
2. Тіректін негізін төңкеріп, тірекке жалғаңыз.
3. 3 белгіленген тесіктегі бұрандаларды (5x20)
бекіту үшін бұрандауышты пайдаланыңыз.
4. Жоғарғы динамикті құрастырылған тірекке
жалғаңыз.
5. Бұрандауышпен динамиктік артқы
жағындағы тесікке бұранданы (5x15) сағат
тілі бағытымен кіргізіңіз.
6. Бұл – динамик орнатылғаннан кейінгі
көрініс. Динамикті орнату үшін, осы
қадамдарды орындаңыз.
5
2
4
6
1
3
Тіректің Негізі
Тірек
Динамик
Тірек
(C) (O)
КӨЛЕМДІ АЛДЫҢҒЫ/ЖОҒАРЫ
АЛДЫҢҒЫ
ТІРЕКТІҢ НЕГІЗІ
