16
Pyccкий
Подключения

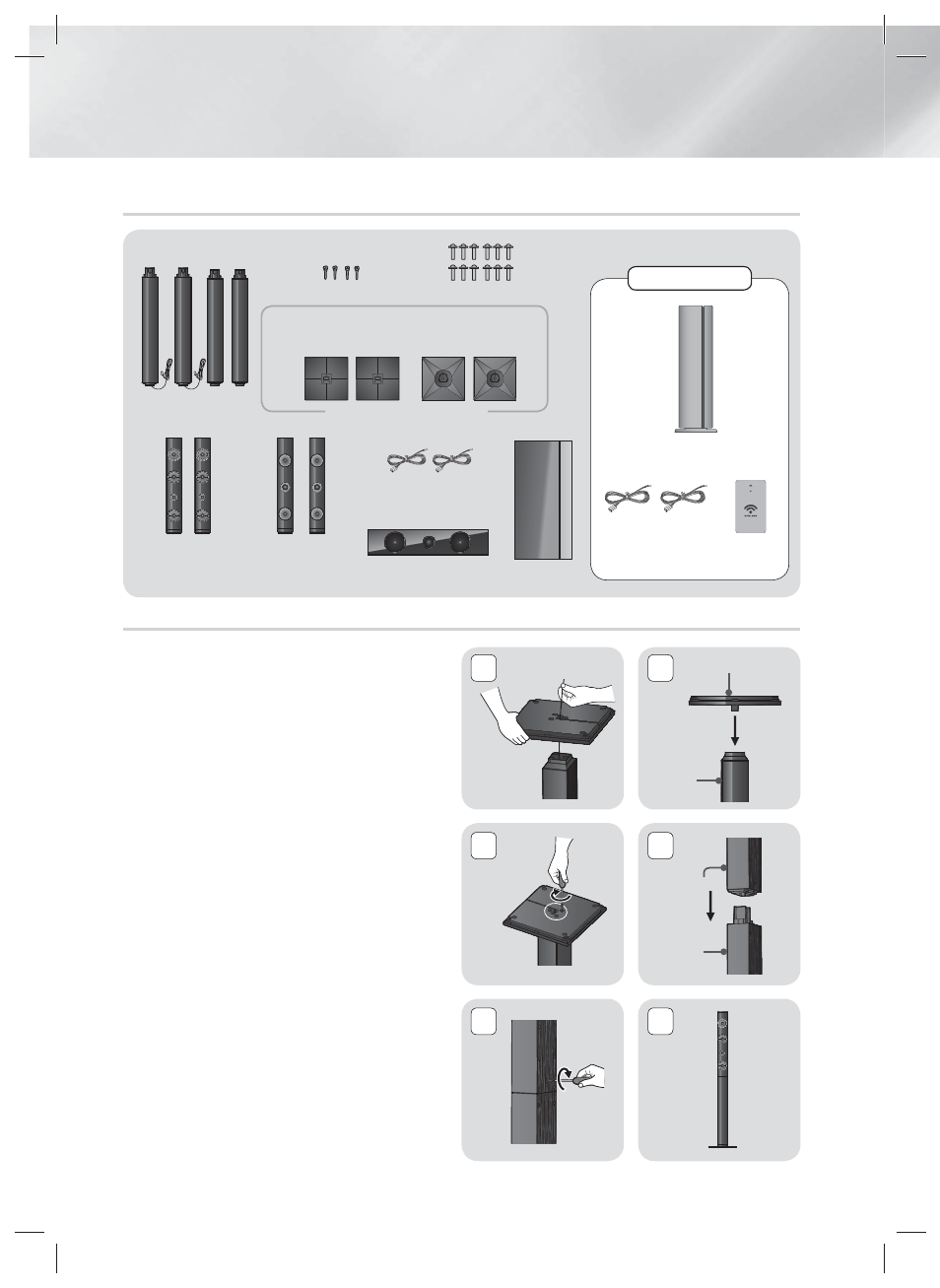

Компоненты громкоговорителей
Установка громкоговорителей на высокую подставку
1. Выпрямите провод громкоговорителя и
вставьте его в отверстие, расположенное в
основании подставки.
2. Переверните основание подставки нижней
стороной вверх и прикрепите провод к
подставке
3. Используйте отвертку, чтобы завернуть
винты (5x20) в трех отверстиях, отмеченных
на подставке.
4. Закрепите громкоговоритель сверху на
собранной подставке.
5. Вставьте винт (5x15) в отверстие с задней
стороны громкоговорителя и закрутите
с помощью отвертки в направлении по
часовой стрелке, как показано на рисунке.
6. Внешний вид после установки
громкоговорителя.
Повторите эти действия, чтобы установить
другой громкоговоритель.
ОБЪЕМНОГО
ЗВУЧАНИЯ
ЦЕНТРАЛЬНЫЙ
САБВУФЕР
КАБЕЛЬ
ГРОМКОГОВОРИТЕЛЕЙ
ПЕРЕДНИЕ/ВЕРХНИЕ
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ
ПОДСТАВКА
ВИНТ (5X20): 12 ШТ.
ВИНТ (5X15): 4 ШТ.
ОБЪЕМНОГО
ЗВУЧАНИЯ
ПЕРЕДНИЕ/ВЕРХНИЕ
ПЕРЕДНИЕ
ГРОМКОГОВОРИТЕЛИ
ОСНОВАНИЕ ПОДСТАВКИ
(Л)
(П)
(Л)
(П)
Модуль беспроводного
приемника
Кабель
громкоговорителя
(2 шт.)
Плата TX
SWA-5000
5
2
4
6
1
3
Основание подставки
Подставка
Громкоговоритель
Подставка
