Українська
17 |
03
Підключення

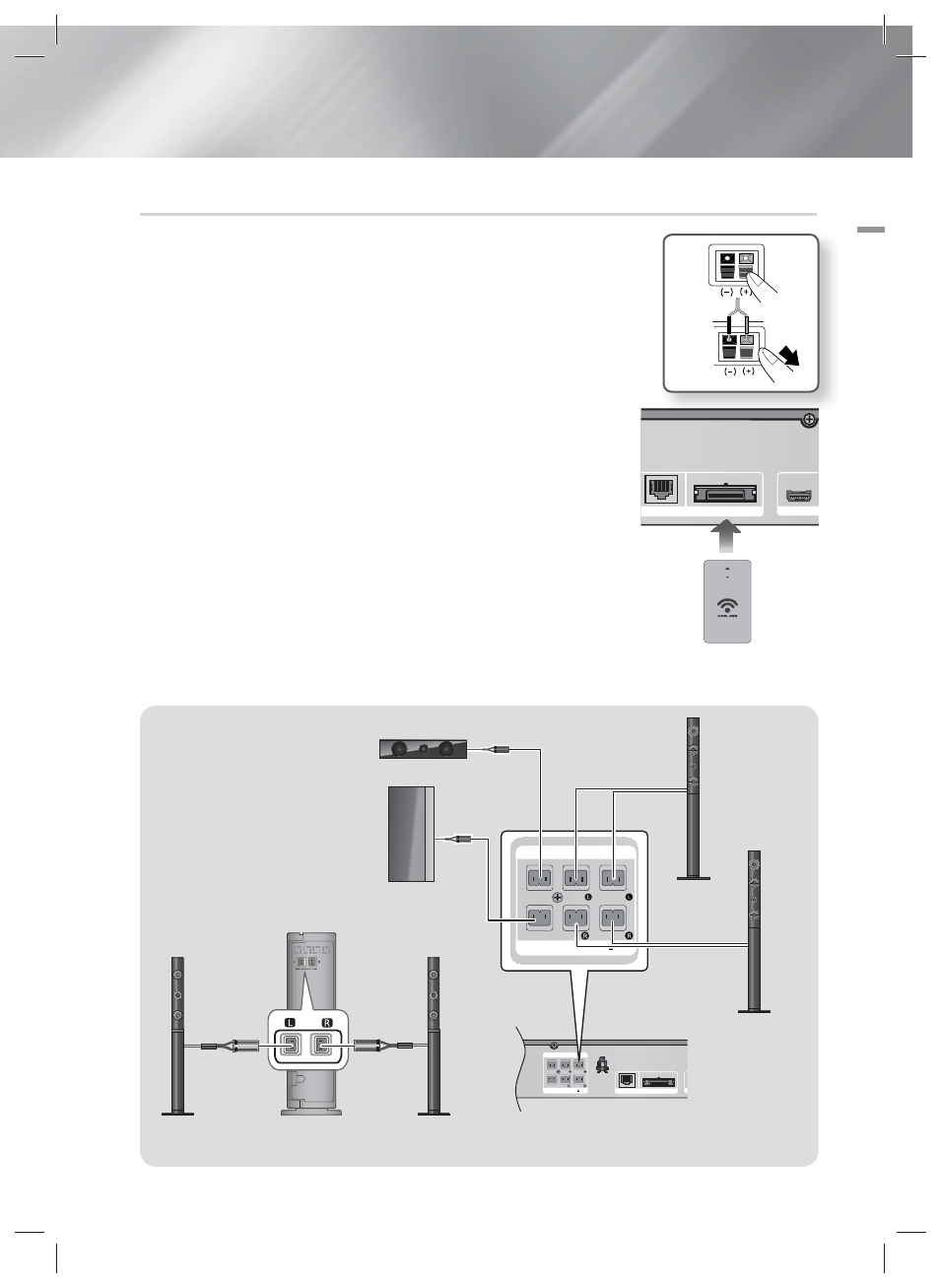

Підключення динаміків
1. Кожен пучок кабелів слід підключити до потрібного динаміка; колір
окремого штекера в кожному пучку має відповідати кольору наклейки
на нижній панелі динаміка.
2. Щоб під’єднати до динаміка відповідний дріт, виконайте наведені
нижче дії.
а). Натисніть червоний фіксатор на задній панелі динаміка, вставте
червоний дріт, а потім відпустіть фіксатор.
б). Натисніть чорний фіксатор на задній панелі динаміка, вставте
чорний дріт, а потім відпустіть фіксатор.
3. Підключіть дроти динаміка до задньої панелі продукту таким
чином, щоб кольори штекерів динаміка й рознімів збігалися.
4. Вимкніть продукт і вставте картку TX у відповідний рознім
WIRELESS на задній панелі продукту.
• Вставте картку TX у порт, тримаючи її етикеткою WIRELESS
(БЕЗДРОТОВИЙ) догори.
• Картка TX забезпечує з’єднання між продуктом і бездротовим
модулем прийому.
5. Підключіть лівий і правий бокові динаміки до бездротового
модуля прийому. Кольори штекерів мають відповідати кольорам
гнізд бездротового модуля прийому.
6. Підключіть кабель живлення бездротового модуля прийому до
настінної електричної розетки.
7. Увімкніть продукт. Продукт і бездротовий модуль прийому
почнуть взаємодіяти, і з акустичної системи об’ємного звучання буде чутно звук.
Чорний Червоний
LAN WIRELESS HDMI OUT
Картка TX
FRONT FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER FRONT FRONT TOP
SPEAKER IMPEDANCE : 3 LAN WIRELESS
FRONT FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER FRONT FRONT TOP
SPEAKER IMPEDANCE : 3
Бездротовий модуль прийому
Цей продукт потрібно підключати лише до пристрою SWA-5000.
Центральний динамік
Боковий
динамік
(лівий) Боковий
динамік
(правий)
Сабвуфер
Передній/передній
верхній (правий)
Передній/
передній
верхній (лівий)
