Подключения
Подключение громкоговорителей

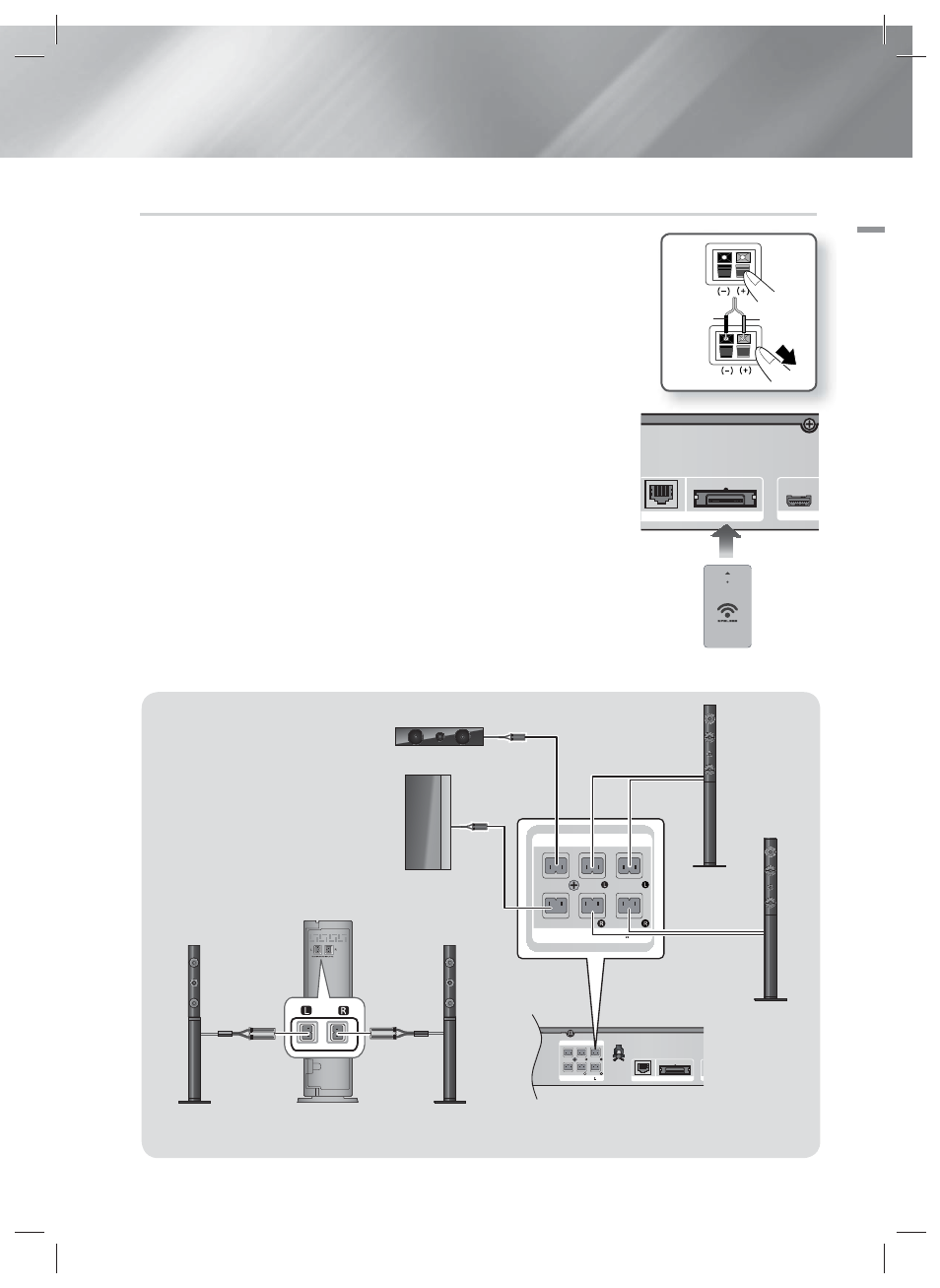

1. Найдите соответствующий набор кабелей для каждого громкоговорителя
по цвету разъемов на наборах кабелей и цветной метки снизу каждого
громкоговорителя.
2. Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите фиксатор.
3. Выполните подключение кабелей к разъемам на задней панели устройства,
учитывая цвета разъемов и гнезд громкоговорителей.
4. Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
• Вставьте плату TX в соответствующий разъем, держа ее наклейкой
"WIRELESS" вверх.
• Плата передачи обеспечивает связь между устройством и модулем
беспроводного приемника.
5. Подключите левый и правый громкоговорители объемного звучания
к модулю беспроводного приемника. Соблюдайте цветовую
маркировку цвета разъемов и гнезд модуля беспроводного
приемника.
6. Подсоедините кабель питания модуля беспроводного приемника к
сетевой розетке.
7. Включите устройство. Устройство и модуль беспроводного приемника
будут обмениваться данными друг с другом, и вы услышите звук из
боковых громкоговорителей.
Черный
Красный
LAN
WIRELESS
HDMI OUT
Плата TX
FRONT
FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER
FRONT
FRONT TOP
SPEAKER IMPEDANCE : 3
LAN
WIRELESS
FRONT
FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER
FRONT
FRONT TOP
SPEAKER IMPEDANCE : 3
Передний/
верхний передний
громкоговоритель (П)
Сабвуфер
Передний/
верхний передний
громкоговоритель (Л)
Это устройство необходимо подключать только с помощью SWA-5000.
Центральный громкоговоритель
Громкоговоритель
объемного звучания (Л)
Громкоговоритель
объемного звучания (П)
Модуль беспроводного приемника
