Подключения
В этом разделе описаны различные методы подключения устройства к внешним компонентам.
Прежде чем перемещать или устанавливать устройство, обязательно выключите его и отсоедините кабель питания.

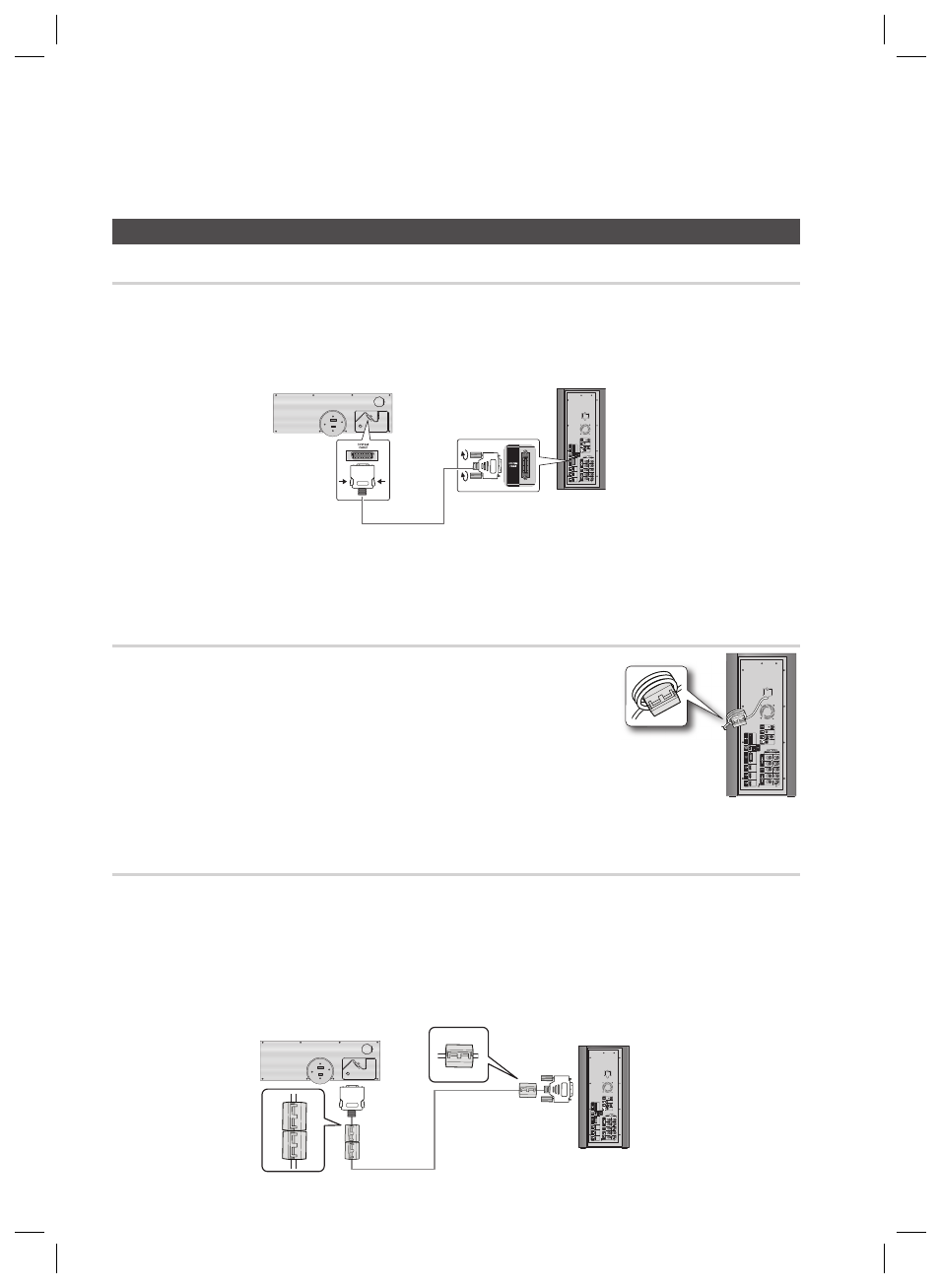

Подключение громкоговорителей
Подключение сабвуфера
Чтобы активировать устройство, необходимо подключить к нему сабвуфер с помощью
системного кабеля.
Большинство внешних подключений, в том числе источника питания, громкоговорителей и
ТВ, осуществляются через сабвуфер.
ВНИМАНИЕ!
Не отключайте и не подключайте системный кабель если подключен кабель питания.
В противном случае это может привести к повреждению устройства.
Подсоединение тороидального ферритового сердечника к кабелю питания сабвуфера
Подсоединение тороидального ферритового сердечника к кабелю
питания сабвуфера позволит предотвратить возникновение
радиочастотных помех, создаваемых радиосигналами.
Потяните фиксатор на тороидальном ферритовом сердечнике,
чтобы открыть его.
Сделайте из кабеля питания сабвуфера три петли.
Подсоедините тороидальный ферритовый сердечник к кабелю питания
сабвуфера, как показано на рисунке, и нажмите до щелчка.
Подсоединение тороидального ферритового сердечника к системному кабелю
Потяните фиксатор на тороидальном ферритовом сердечнике, чтобы открыть его.
Вставьте два сердечника в один конец системного кабеля и один сердечник - в другой конец
системного кабеля (который подключен между устройством и сабвуфером). Затем нажмите до
щелка, как показано на рисунке, чтобы закрыть сердечники.
- В отличие от подсоединения ферритового сердечника к кабелю питания, на системном
кабеле не следует делать петли вокруг сердечника. Просто вставьте сердечник и
зафиксируйте его.
!
