16
Pyccкий
Начало работы

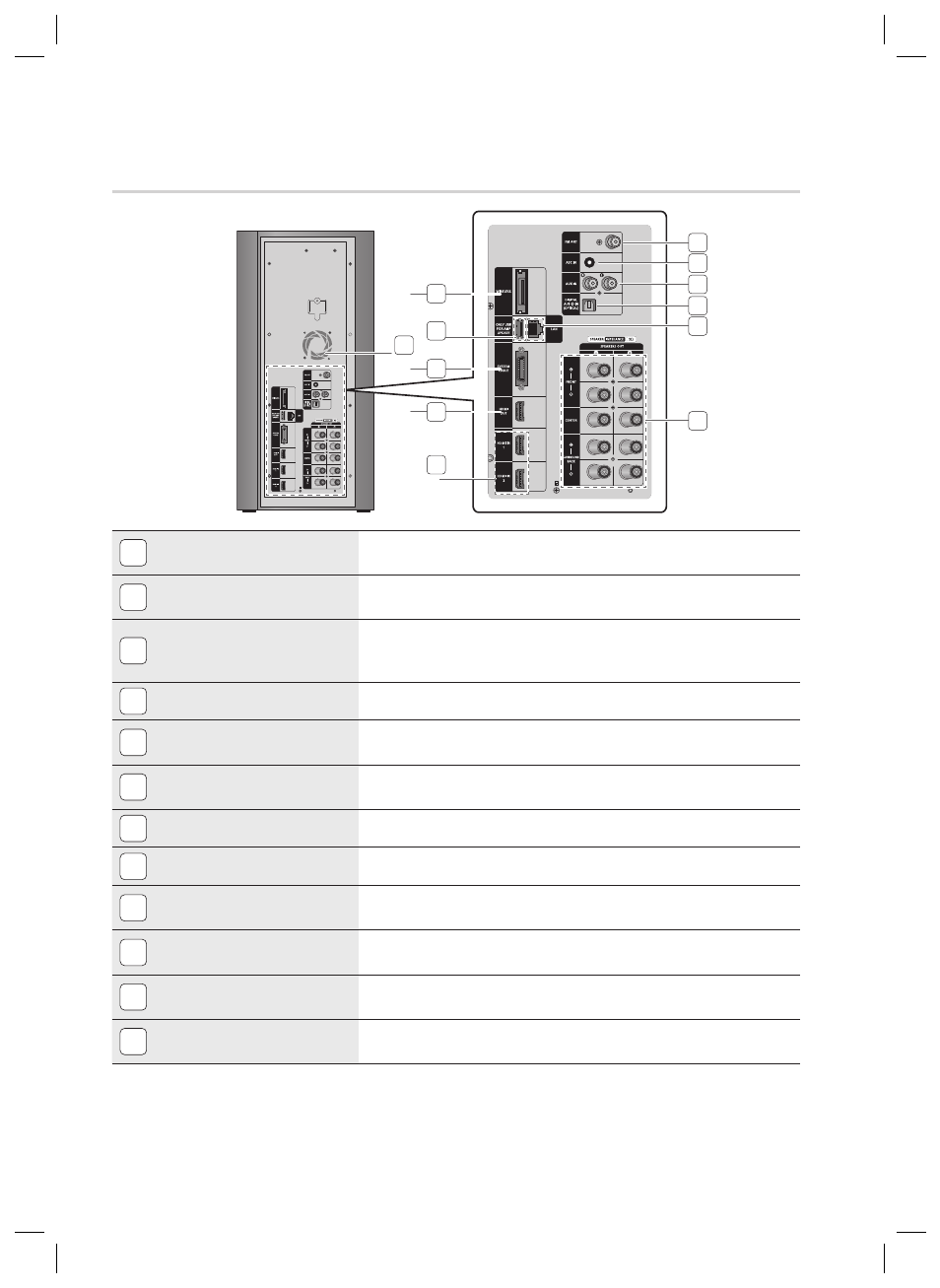

Задняя панель сабвуфера
1
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Охлаждающий вентилятор подает холодный воздух к устройству для предотвращения
его перегрева. При включенном питании вентилятор всегда вращается.
2
ПЛАТА TX (WIRELESS)
Плата передачи обеспечивает связь между устройством и модулем беспроводного
приемника.
3
ПОРТ USB
(ONLY USE FOR AMP UPDATE)
Его можно использовать только для обновления программного обеспечения.
(ONLY USE FOR AMP UPDATE)
- Доступ к порту разрешен только для специалистов по обслуживанию.
4
ГНЕЗДО СИСТЕМНОГО КАБЕЛЯ
Используйте системный кабель для подключения к продукту.
5
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI подсоедините выходной разъем HDMI к входному
разъему HDMI на телевизоре для обеспечения наилучшего качества изображения.
6
ГНЕЗДА HDMI IN
Одновременное получение цифровых видео- и аудиосигналов с помощью кабеля
HDMI.
7
РАЗЪЕМ FM ANT
РАЗЪЕМ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75 Подключение FM-антенны
8
ГНЕЗДО ASC IN
Гнездо для подключения микрофона ASC с целью настройки функции MAC (Автокалибровка музыки).
9
ВХОДЫ AUX
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, видеомагнитофона).
10
ГНЕЗДО ДЛЯ ОПТИЧЕСКОГО
КАБЕЛЯ
Используются для подключения внешнего оборудования с поддержкой цифрового
выхода.
11
РАЗЪЕМ LAN
Используется для обновления сетевых служб (см. стр. 60~65), BD-LIVE и
программного обеспечения через сетевое соединение.
12
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключите фронтальные и центральные громкоговорители, а также задние
громкоговорители объемного звучания.
ВНИМАНИЕ!
При установке устройства необходимо обеспечить не менее 10 см свободного пространства со
всех сторон от охлаждающего вентилятора.
Не закрывайте охлаждающий вентилятор или вентиляционные отверстия.
!
2
4
5
12
6
3
10
11
9
8
7
1
