Инструкция по эксплуатации Samsung 320P
Страница 27
(Source) на передней панели монитора.
4. Затем запустите видеокамеру, предварительно вставив кассету.
Изображенные аудио-видеокабели обычно входят в комплект принадлежностей видеокамеры
(в противном случае их нужно приобрести). Если видеокамера обеспечивает стерео-запись
звука, то необходим комплект из двух кабелей.

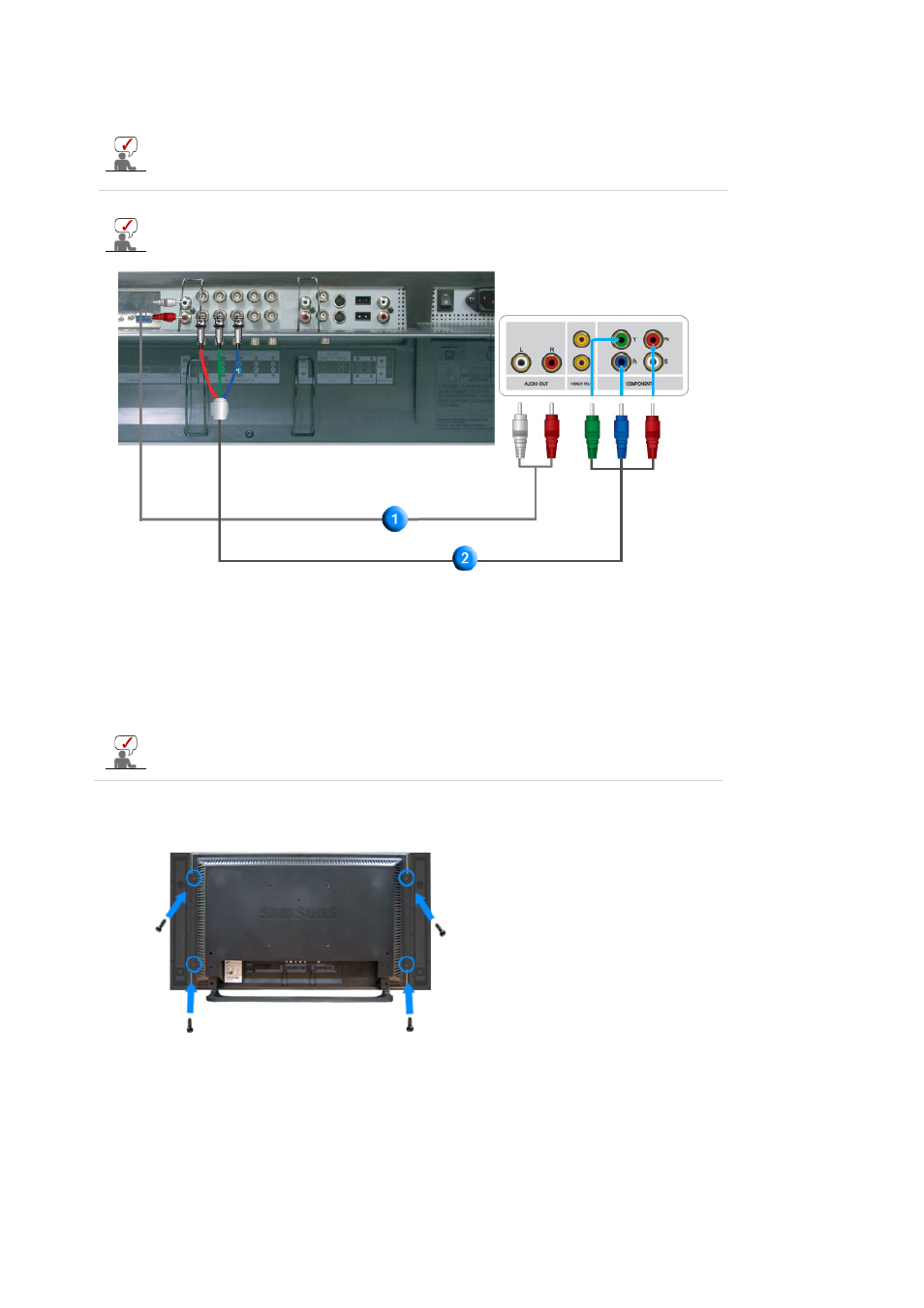

5. Подключение видеоприставки
Подключение типичной видеоприставки показано ниже.
1. Соедините с помощью комплекта аудиокабелей разъемы Разъем для подключения
аудиосигнала COMPONENT AUDIO IN [L-AUDIO-R] на мониторе и разъемы AUDIO OUT на
видеоприставке.
2. Соедините видеокабелем разъемы подключение компонентов BNC/COMPONENT IN -
подключение портов P
R
, Y, P
B
на мониторе и разъемы P
R
, Y, P
B
на видеоприставке.
3. Выберите вход Component, к которому подключен видеоприставки, используя кнопку выбора
источника (Source) на передней панели монитора.
Описание выхода Component video см. в руководстве пользователя видеоприставки.
6. Подключение динамиков
1. Прикрепите динамик к телевизору с помощью винтов.
* Установите комплект громкоговорителей без подставки.
2. Соедините предназначенным для этого кабелем разъем для подключения динамика на задней
стороне телевизора и соответствующий ему разъем на задней стороне динамика.
