Инструкция по эксплуатации Samsung 320P
Страница 26

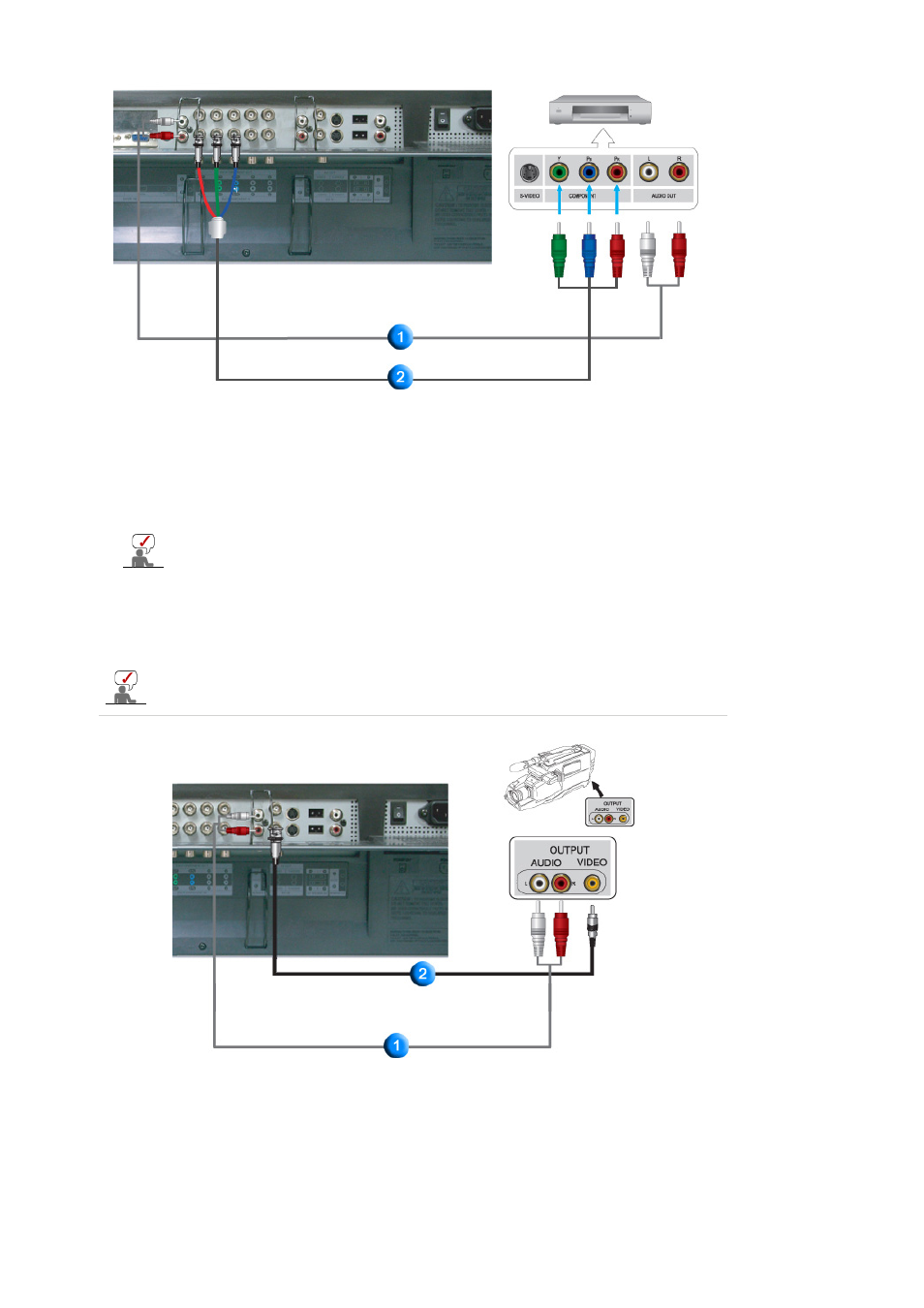

1. Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO
OUTPUT) видеокамеры и входные разъемы аудиосигнала COMPONENT AUDIO IN [L-AUDIO-R]
на мониторе.
2. Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на
видеокамере и входной разъем видеосигнала BNC/COMPONENT IN - подключение портов
P
R
, Y, P
B
на мониторе.
3. Выберите вход Component , к которому подключен DVD-проигрыватель, используя кнопку
выбора источника (Source) на передней панели монитора.
4. Затем запустите DVD-проигрыватель, предварительно вставив DVD-диск.
Кабель Component не входит в комплект поставки.
Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.
4. Подключение видеокамеры
1. Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно они находятся на
боковой или задней стороне.
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO
OUTPUT) видеокамеры и входные разъемы аудиосигнала AV AUDIO IN [L-AUDIO-R] на
мониторе.
2. Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на
видеокамере и входной разъем видеосигнала AV IN [VIDEO] на мониторе.
3. Выберите вход AV, к которому подключен видеокамера, используя кнопку выбора источника
