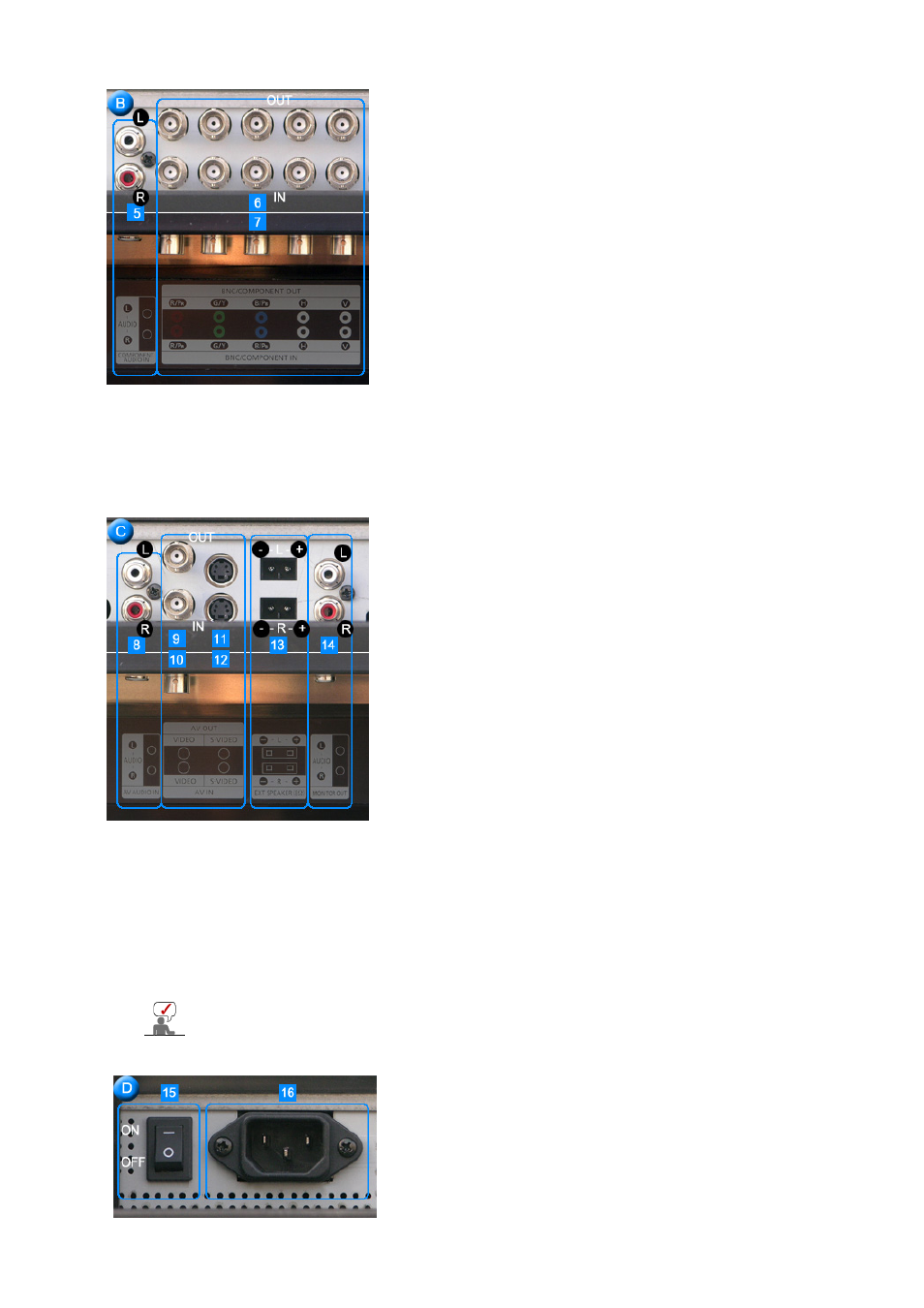

5. COMPONENT AUDIO IN [L-AUDIO-R] (Клемма аудиосигнала компонентов (вход))
6. BNC/COMPONENT OUT (Разъем для подключения видеосигнала от
компьютера / Разъем для подключения компонентов (выход) )
- Подключение BNC (аналоговый сигнал от ПК) : подключение портов R, G, B, H, V
- подключение компонентов : подключение портов P
R , Y, P B
7. BNC/COMPONENT IN (Разъем для подключения видеосигнала от компьютера /
Разъем для подключения компонентов (вход) )
8. AV AUDIO IN [L-AUDIO-R](Разъем для подключения аудиосигнала MONITOR) (вход)
9. AV OUT [VIDEO](Разъем для подключения Video) : Режим AV (выход)
10. AV IN [VIDEO](Разъем для подключения Video) (вход)
11. AV OUT [S-VIDEO](Разъем для подключения S-Video) : Режим S-Video (выход)
12. AV IN [S-VIDEO](Разъем для подключения S-Video) (вход)
13. EXT SPEAKER(8 Ω) (Клеммы для подключения динамиков (8 Ω))
14. MONITOR OUT [L-AUDIO-R](Разъем для подключения аудиосигнала MONITOR) (выход)
- ВЫХОД-МОНИТОР: подключение компьютера, DVI, BNC
Количество мониторов, которые можно подсоединить к петлевому выходу,
зависит от кабеля, источника сигнала и т.д.
Если кабель не ухудшает уровень сигнала или эффективность источника
сигнала, то можно подсоединить десять мониторов.
15. POWER S/W
(Выключатель питани)я: Включване и
изключване на монитора
16. POWER IN
(Порт питани)я: Захранващият кабел се
включва в монитора и контакта на стената.
