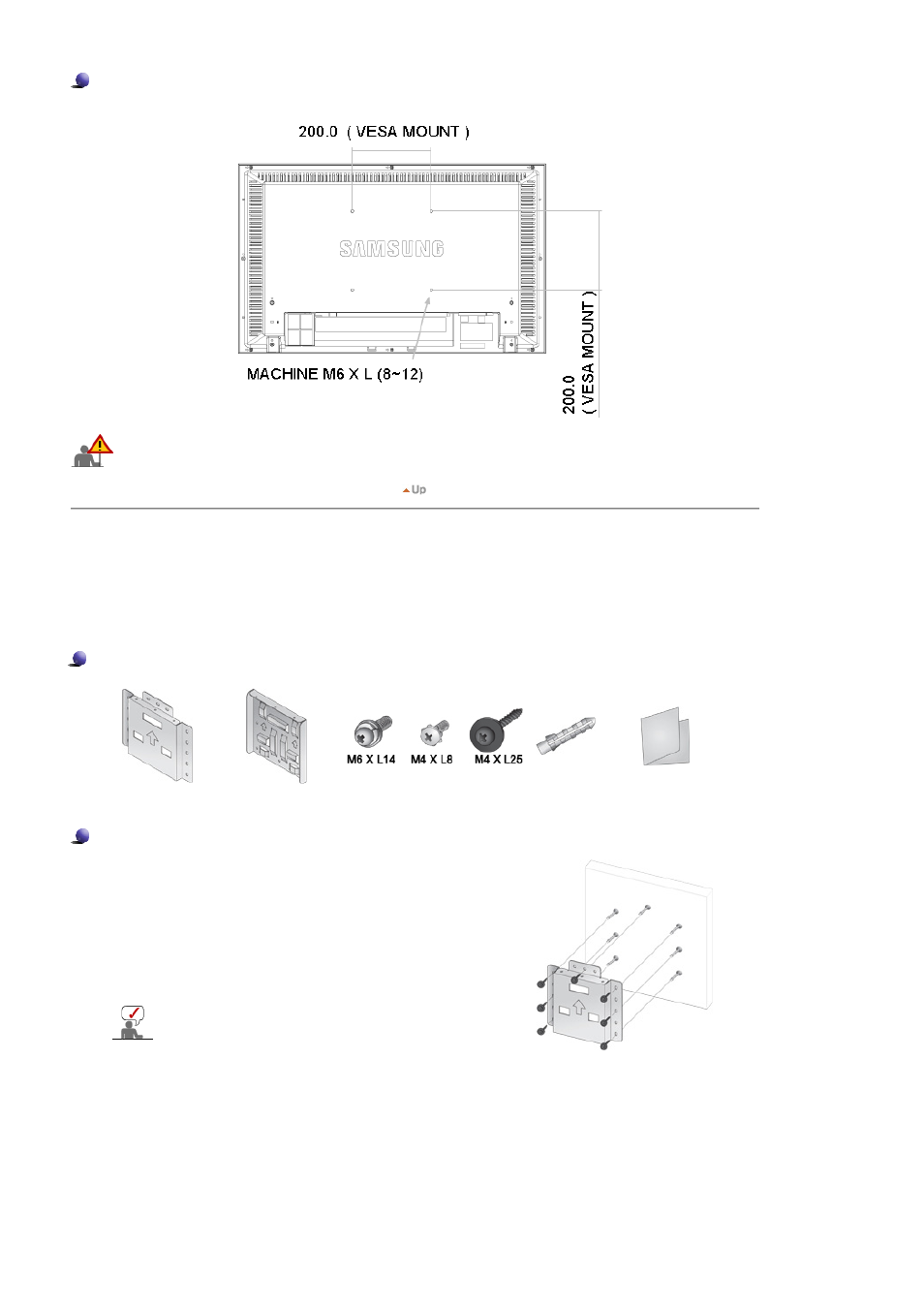

Габариты
Для монтажа кронштейна на стене используйте только крепежные винты с головкой под шлиц
диаметром 6 мм и длиной от 8 до 12 мм.
6. Установка настенного кронштейна
z
Для установки настенного кронштейна обратитесь к специалисту.
z
Samsung Electronics не несет ответственности за повреждения изделия или ущерб потребителю при
установке изделия потребителем.
z
Изделие предназначено для установки на бетонных стенах. При установке на отштукатуренные или
деревянные поверхности изделие может держаться не надежно.
Компоненты (не входят в комплект поставки)
Используйте только те компоненты и принадлежности, которые поставляются вместе с изделием.
A
Настенный
кронштейн
B
Кронштейн для
монитора а
C
Винт:
8EA D
Винт:
3EA E
Шуруп:
7EA
F
Анкер:
7EA
G
Руководство по
установке
Установка настенного монтажного кронштейна
1.
1. Отметьте на стене точки для сверления отверстий.
2. Просверлите отверстие глубиной 35 мм в отмеченной точке.
3. Закрепите анкеры F в отверстиях на стене.
4. Совместите анкеры F c отверстиями в настенном кронштейне A и
прикрепите его шурупами к стене E.
Если кронштейн прикреплен к стене ненадежно,
жидкокристаллический монитор с ЖК может упасть.
2. 1. Отключите питание и отсоедините кабель питания от розетки.
2. Положите монитор на стол экраном вниз, предварительно подложив какой-либо мягкий
материал.
3. Прикрепите кронштейн Bмонитора к задней панели монитор с ЖКа и закрепите его винтами C.
