Инструкция по эксплуатации Samsung 820TSN
Страница 6
(вход))
9)

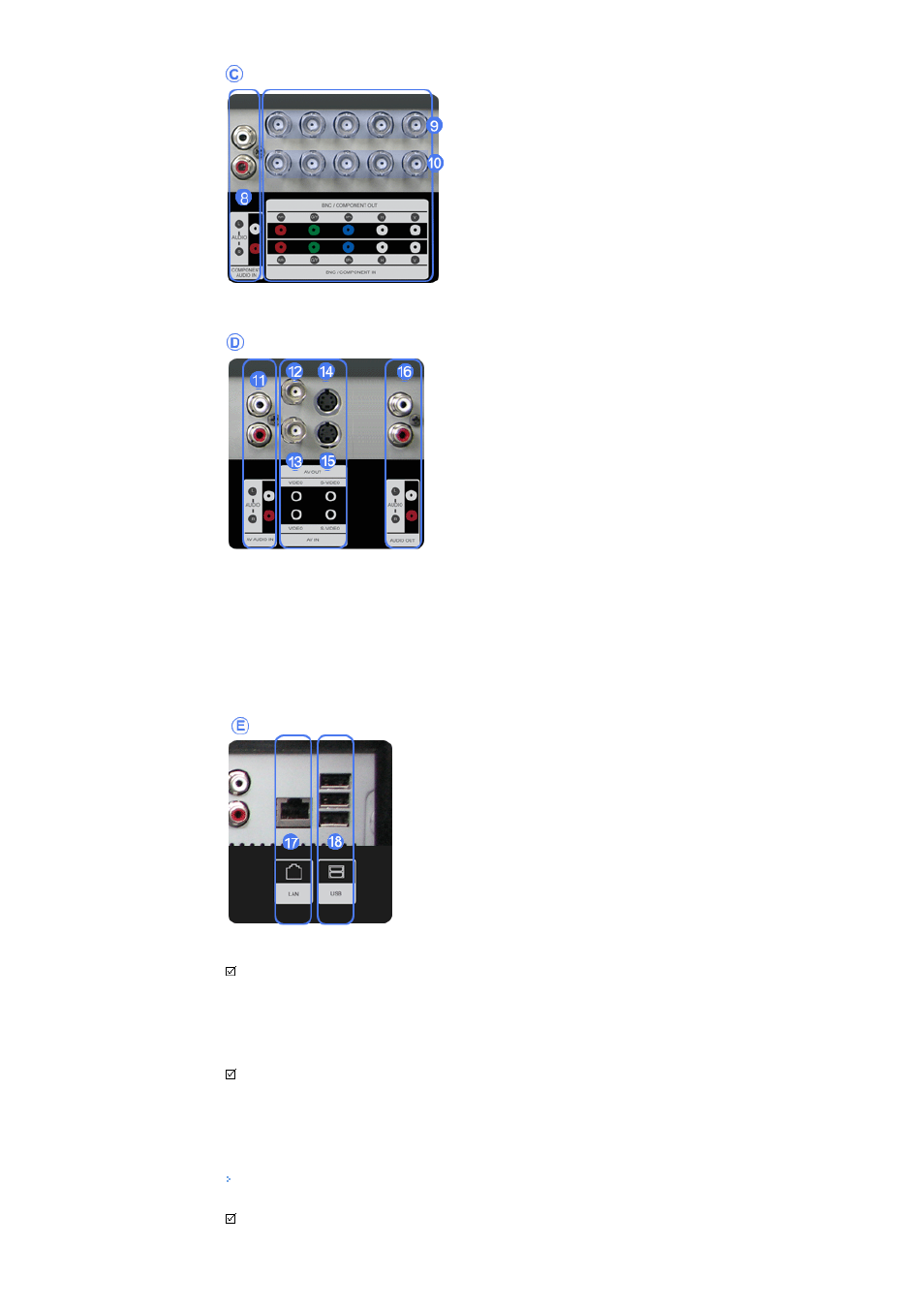

BNC/COMPONENT OUT [R/P
R
, G/Y, B/P
B
, H,
V] (Разъем для подключения
видеосигнала от компьютера / Разъем для
подключения компонентов (выход) )
Подключение BNC (аналоговый сигнал от ПК) :
подключение портов R, G, B, H, V
подключение компонентов : подключение портов
P
R
, Y, P
B
10) BNC/COMPONENT IN [R/P
R
, G/Y, B/P
B
, H, V]
(Разъем для подключения видеосигнала
от компьютера / Разъем для подключения
компонентов (вход))
11) AV AUDIO IN [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(вход)
12) AV OUT [VIDEO] (Разъем для подключения
Video) : Режим AV (выход)
13) AV IN [VIDEO] (Разъем для подключения
Video) (вход)
14) AV OUT [S-VIDEO] (Разъем для
подключения S-Video) Режим S-Video
(выход)
15) AV IN [S-VIDEO] (Разъем для подключения
S-Video) (вход)
16) AUDIO OUT [L-AUDIO-R] (Разъем для
подключения аудиосигнала MONITOR)
(выход)
ВЫХОД-МОНИТОР: подключение компьютера
PC, DVI, BNC
17) LAN (Разъем для подключения LAN)
18) USB (Разъем для подключения USB)
Возможность подключения клавиатуры / мыши,
запоминающего устройства.
Примечание
• Количество мониторов, которые можно подсоединить к петлевому выходу, зависит от кабеля,
источника сигнала и т.д. Если кабель не ухудшает уровень сигнала или эффективность источника
сигнала, то можно подсоединить десять мониторов.
Примечание
• Пойдите на
Подключение Вашего Монитора
за дальнейшей информацией, касающейся
подключения кабеля.
Кнопки пульта дистационного управления
Примечание
