Если видеокамера обеспечивает стерео-запись звука, то необходим комплект из двух кабелей.

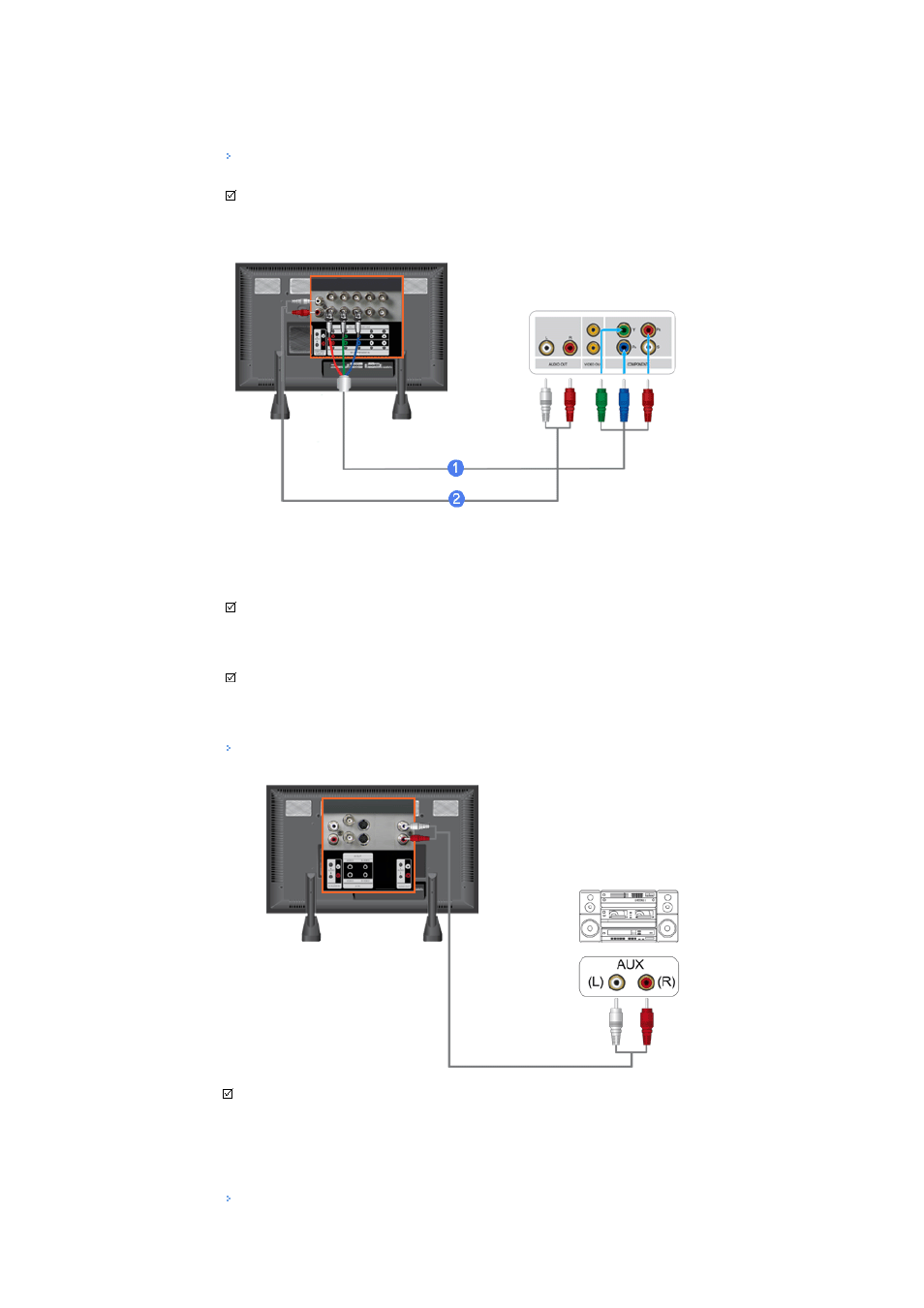

Подключение видеоприставки
Примечание
• Подключение типичной видеоприставки показано ниже.
1)
Соедините видеокабелем разъемы подключение компонентов BNC/COMPONENT IN - подключение
портов P
R
, Y, P
B
на мониторе и разъемы P
R
, Y, P
B
на видеоприставке.
2)
Соедините с помощью комплекта аудиокабелей разъемы Разъем для подключения аудиосигнала
COMPONENT AUDIO IN [L-AUDIO-R] на мониторе и разъемы AUDIO OUT на видеоприставке.
Примечание
• Выберите вход Component, к которому подключен видеоприставки, используя кнопку выбора
источника (Source) на передней панели монитора.
Примечание
• Описание выхода Component video см. в руководстве пользователя видеоприставки.
Подключение аудиосистемы
Примечание
• Соедините с помощью комплекта аудиокабелей разъемы AUX L, R аудиосистемы и разъемы AUDIO
OUT [L-AUDIO-R] на мониторе.
Подключение проводного пульта дистанционного управления
