1)

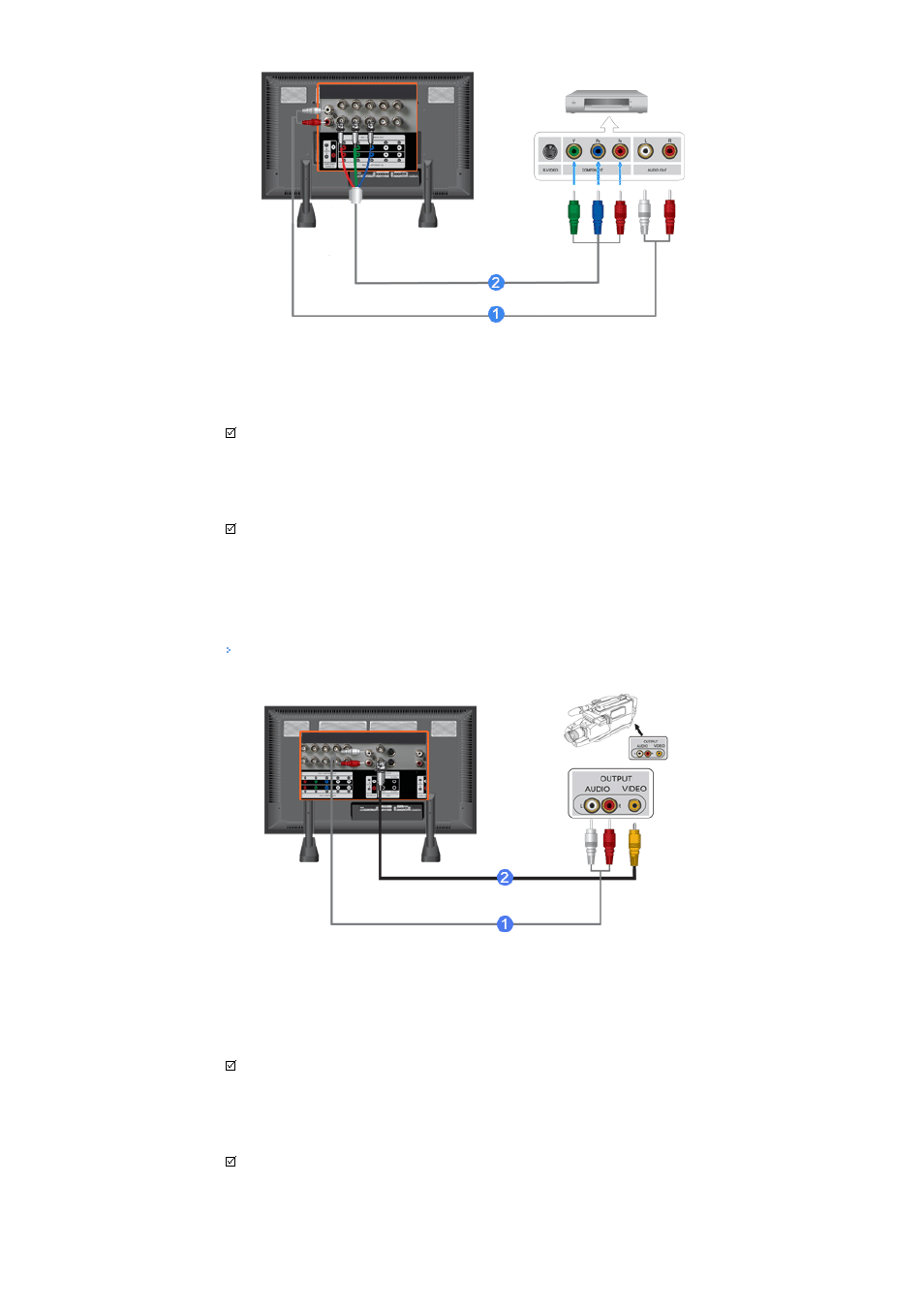

Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO OUTPUT)
видеокамеры и входные разъемы аудиосигнала COMPONENT AUDIO IN [L-AUDIO-R] на мониторе.
2)
Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на видеокамере
и входной разъем видеосигнала BNC/COMPONENT IN - подключение портов P
R
, Y, P
B
на
мониторе.
Примечание
• Выберите вход Component, к которому подключен DVD-проигрыватель, используя кнопку выбора
источника (Source) на передней панели монитора.
• Затем запустите DVD-проигрыватель, предварительно вставив DVD-диск.
Примечание
• Кабель Component не входит в комплект поставки.
Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.
Подключение видеокамеры
1)
Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно они находятся на
боковой или задней стороне.
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO OUTPUT)
видеокамеры и входные разъемы аудиосигнала AV AUDIO IN [L-AUDIO-R] на мониторе.
2)
Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на видеокамере
и входной разъем видеосигнала AV IN [VIDEO] на мониторе.
Примечание
• Выберите вход AV, к которому подключен видеокамера, используя кнопку выбора источника
(Source) на передней панели монитора.
• Затем запустите видеокамеру, предварительно вставив кассету.
Примечание
• Изображенные аудио-видеокабели обычно входят в комплект принадлежностей видеокамеры .
(в противном случае их нужно приобрести.)
