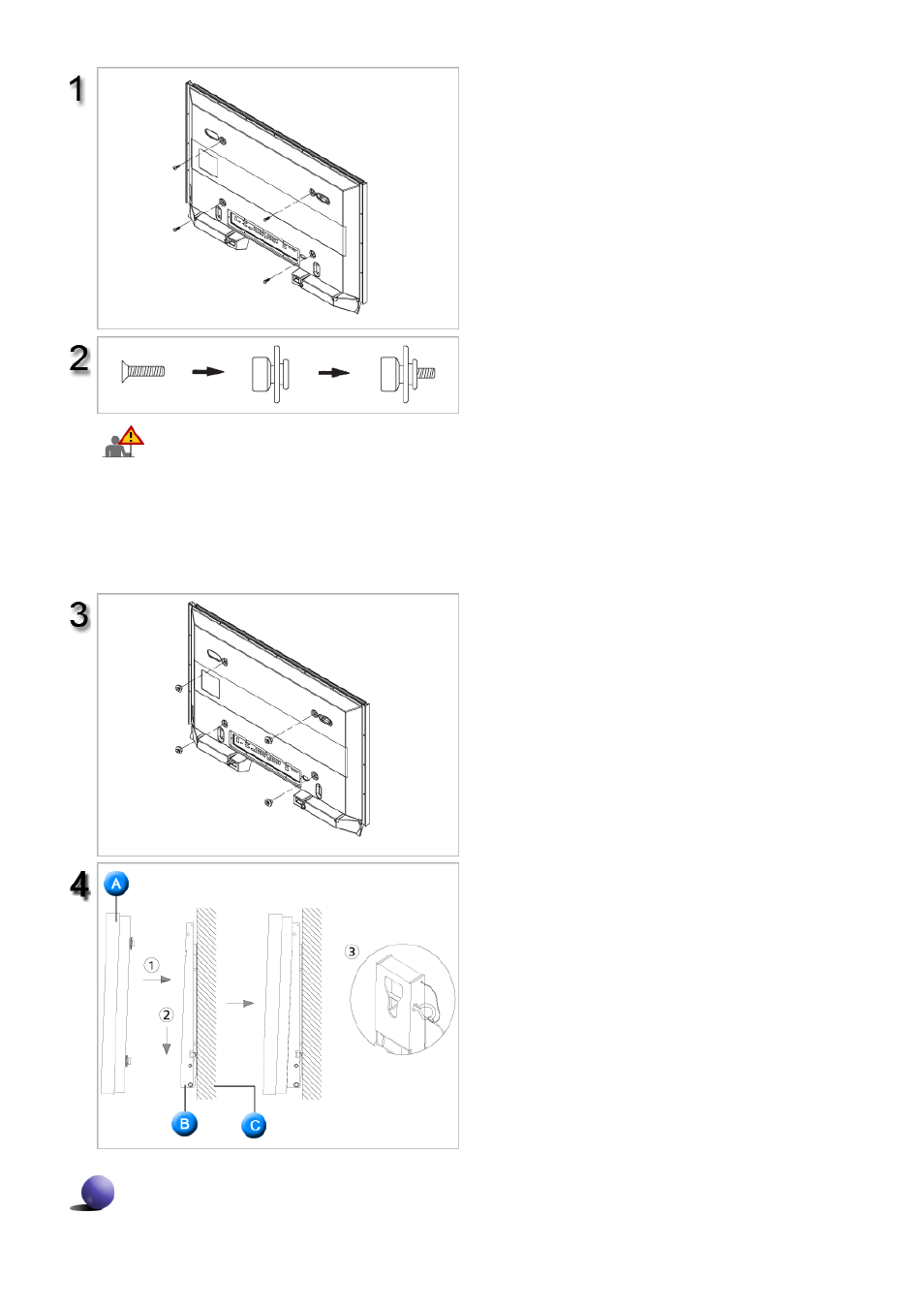

Отвинтите 4 винта на задней стороне
изделия.

Вставьте винт B в пластиковый держатель.

1. Закрепив изделие на настенном

кронштейне, убедитесь, что оно правильно
зафиксировано на левом и правом
пластиковых держателях.

2. При установке изделия на кронштейн

следите, чтобы пальцы не попали в
отверстия.

3. Убедитесь, что настенный кронштейн

надежно прикреплен к стене, в противном
случае после установки изделие может не
держаться на месте.

Затяните 4 винта в шаге 2 (пластиковый
держатель + винт B в отверстия на задней

стороне изделия.

Удалите стопорный штифт 3 и вставьте 4

держателя изделия в соответствующие
отверстия кронштейна 1. Затем прочно

закрепите изделие 2 на кронштейне. Не

забудьте заново вставить и зафиксировать
защитный штифт 3, чтобы изделие прочно

держалось на кронштейне.

A. Монитор
B. Настенный кронштейн
C. Стена

Регулировка угла настенного кронштейна

Перед установкой на стену установите угол наклона кронштейна до -2°.
