7
Русский

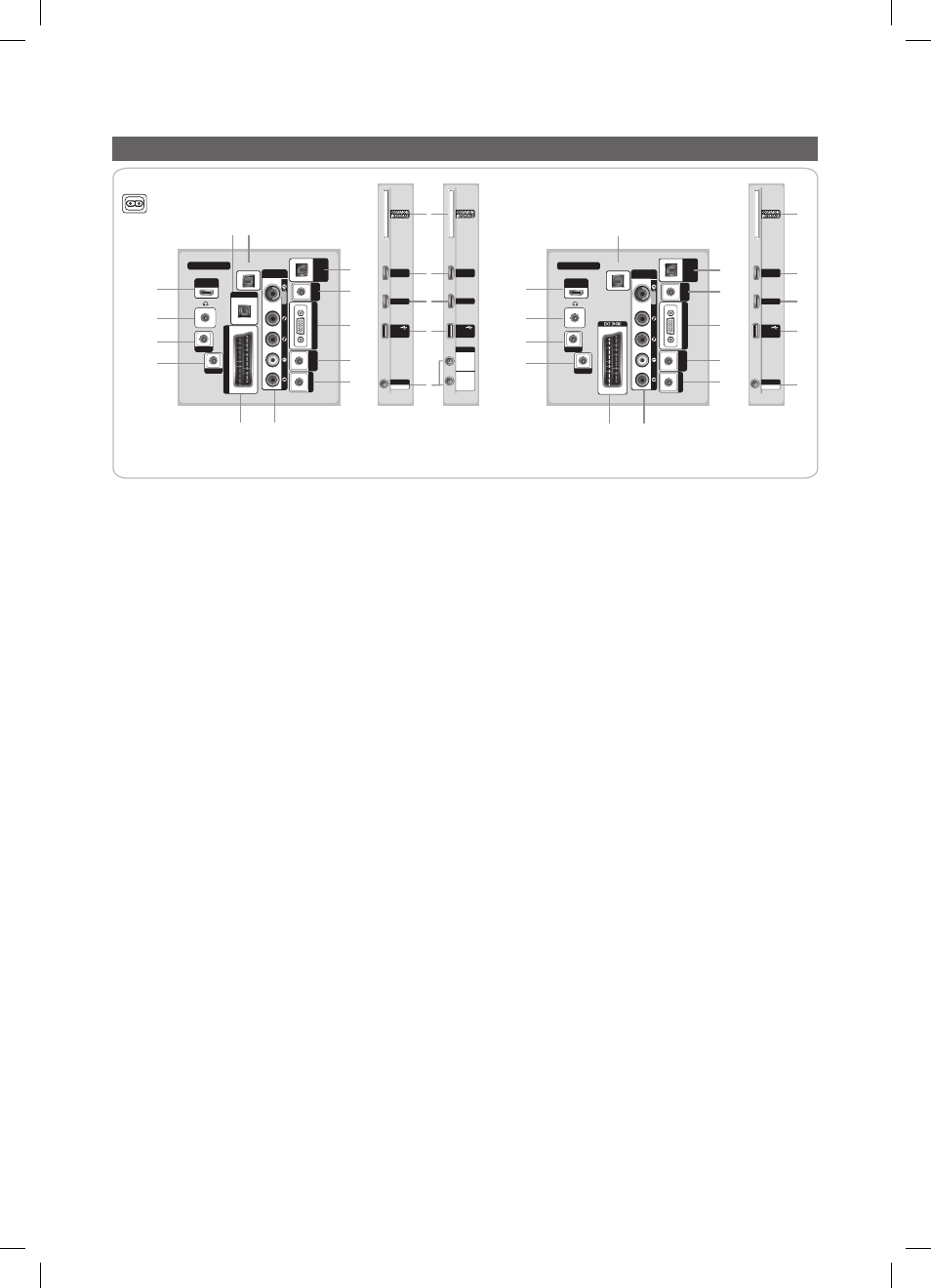

Обзор соединительной панели
HOSPITALITY TV
HDMI IN 3 (ARC)
EXT (RGB
)
AU
DIO
VIDEO
COMPONENT
/ AV IN
DIGI
TA
L
AU
DIO OU
T
(O
PTICAL
)
CLOCK
DATA
RJP
HP-ID
PC / DV
I
AU
DIO IN
VA
RIABLE
AU
DIO OUT
VO
L-
CTRL
1
2
3
4
5
6 7
8
9
0
!
@ #
(5V 0.5A)
/ CLONING
USB
HDMI IN 2
(DVI)
HDMI IN 1
ANT IN
AIR/CABLE
(5V 0.5A)
/ CLONING
USB
HDMI IN 2
(DVI)
HDMI IN 1
ANT IN
AIR/CABLE
$
!
!
%
^
HOSPITALITY TV
HDMI IN 3 (ARC)
AU
DIO
VIDEO
COMPONENT
/ AV IN
DIGI
TA
L
AU
DIO OU
T
(O
PTICAL
)
DATA
RJP
HP-ID
PC / DV
I
AU
DIO IN
VA
RIABLE
AU
DIO OUT
VO
L-
CTRL
1
2
3
4
5
6 7
8
9
0
!
#
(5V 0.5A) / CLONING
USB
HDMI IN 2
(DVI)
HDMI IN 1
ANT IN
AIR/CABLE
SATELLITE
$
!
!
%
^
PC IN PC IN
Разъем
для кабеля
питания
[HB670/675]
[HB670] [HB675]
[HB673]
✎
При подключении внешнего устройства к телевизору убедитесь, что питание устройства выключено.
✎
При подключении проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1 DIGITAL AUDIO OUT (OPTICAL) : подключение к цифровому аудиоустройству.
2 PC/DVI AUDIO IN : подключение к разъему аудиовыхода ПК.
3 PC IN : подключение к гнезду видеовыхода ПК.
4 VARIABLE AUDIO OUT : подключение к аудиовыходу динамика в ванной комнате. Соедините настенный блок
для ванной комнаты и вход Variable.
5 VOL-CTRL : управление громкостью динамика для ванной комнаты. Соедините настенный блок, расположенный
в ванной комнате, и порт VOL-CTRL.
6 COMPONENT / AV IN
– Подключение компонентного видео-/аудиокабеля.
– Подсоедините один конец компонентных видеокабелей (дополнительно) к компонентным разъемам (“P
R
”,
“P
B
”, “Y”) на задней панели телевизора, а другой – к соответствующим компонентным разъемам видеовыхода
устройства DVD.
– Если к телевизору требуется одновременно подсоединить ТВ-приставку и устройство DVD, то сначала
следует подключить ТВ-приставку к устройству DVD, а затем подключить устройство DVD к компонентным
разъемам (“P
R
”, “P
B
”, “Y”) телевизора.
– Разъемы P
R
, P
B
и Y компонентных устройств (DVD) иногда имеют маркировку Y, B-Y и R-Y или Y, Cb и Cr.
– Соедините с помощью аудиокабелей RCA (дополнительно) гнезда [R – AUDIO – L], расположенные на задней
панели телевизора, с соответствующими гнездами аудиовыхода устройства DVD.
