6
Русский
HG28EB670, HG28EB675
2
✎

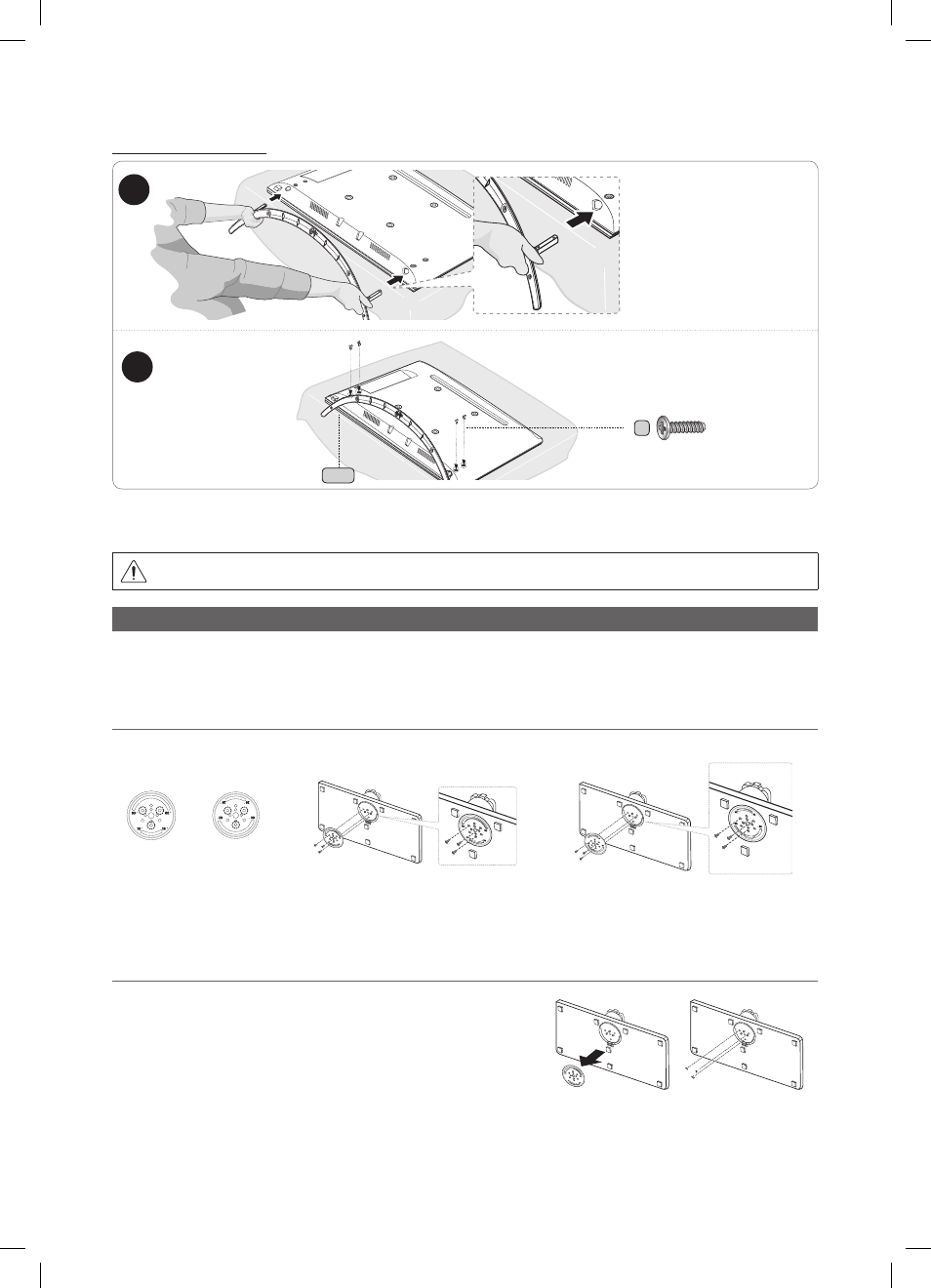

Чтобы защитить телевизор
от повреждений, постелите
на стол мягкую ткань, а на
нее экраном вниз положите
телевизор.
✎
Вставьте направляющую
подставки в разъем в
нижней части телевизора.
В
(M4 X L12)
x3
A-3
1
✎
При установке подставки необходимо добавить вращающийся клапан (округлая металлическая деталь),
которая имеет функцию шарнира, и закрепить его двумя винтами на кронштейне стойки. Закрепите стойку
по инструкции, если хотите использовать ее шарнирную функцию.
ПРЕДУПРЕЖДЕНИЕ: Во избежание травм данное устройство должно быть надежно закреплено на полу /
столе в соответствии с инструкцией по установке.
Сборка шарнира (телевизоры с диагональю экрана 32 дюйма и больше)
Телевизоры с диагональю экрана 32 дюйма и больше оснащаются подставкой с шарнирной функцией. Подставку
с кронштейном возможно устанавливать под углом 20°, 60° и 90°. Изменить угол возможно при помощи ШАРНИРА
ДЕРЖАТЕЛЯ КРОНШТЕЙНА.
¦
Шарнир для углов 20° ~ 60°
При установке клиновидной детали в нижней части подставки в отверстие ШАРНИРА ДЕРЖАТЕЛЯ КРОНШТЕЙНА
в положения, отмеченные знаками 20° или 60°, угол отклонения шарнира становится равен 20° ~ 60° (влево или
вправо).
¦
90° шарнир
При установке только винтов после удаления ШАРНИРА ДЕРЖАТЕЛЯ
КРОНШТЕЙНА угол наклона шарнира влево или вправо становится
равным 90°.
20°
60°
20°
60°
