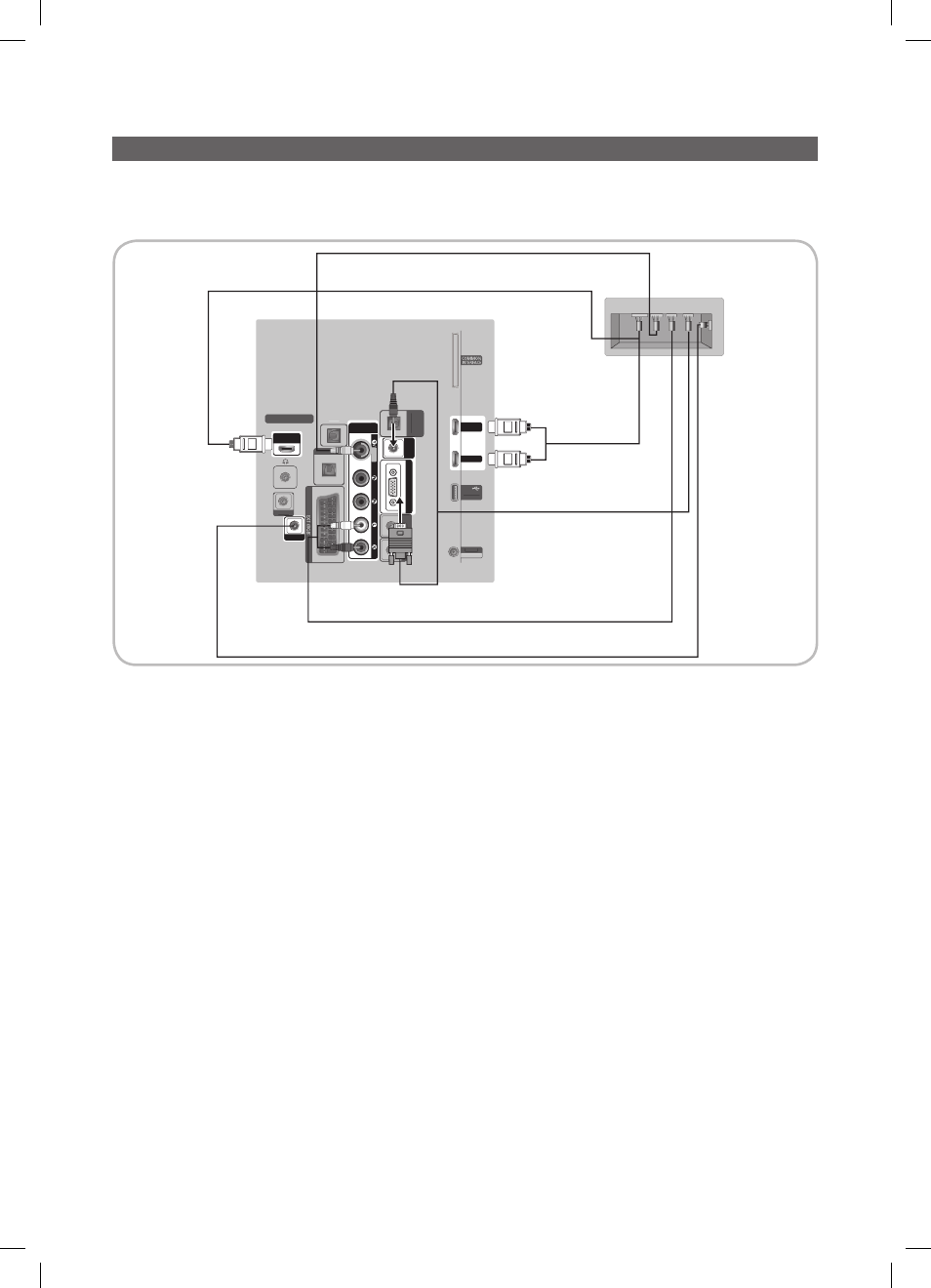

Подключение модуля RJP (Remote Jack Pack)
Любое внешнее устройство, подключенное к модулю RJP, может являться устройством вывода для рабочего места
администратора в гостинице.
✎
Цвет и форма могут различаться в зависимости от модели.
PC IN
(5V 0.5A)
/ CLONING
USB
HDMI IN 2
(DVI)
HDMI IN 1
ANT IN
AIR/CABLE
HOSPITALITY TV
HDMI IN 3
(ARC)
AU
DIO
VIDE
O
COMPONENT
/ AV IN
DIGI
TA
L
AU
DIO OU
T
(O
PTICAL
)
CLOCK
DATA
RJP
HP-ID
PC / DV
I
AU
DIO IN
VA
RIABLE
AU
DIO OUT
VO
L-
CTRL
(5V 0.5A)
/ CLONING
USB
ANT IN
AIR/CABLE
HOSPITALITY TV
D
IG
IT
AL
AU
DI
O
OU
T
(OPTICA
L)
CLOCK
DATA
HP-ID
VA
RIA
BL
E
AUD
IO
O
UT
VO
L-
CTR
L
USB
HDMI
VIDEO AUDIO AUDIO/PC
RS/232
Задняя панель телевизора
Задняя панель
RJP
5
1
Аудиокабель D-sub/PC
2
Аудиокабель
3
видеокабеля
4
Кабель HDMI
4
Кабель
HDMI
1. Соедините порт
PC IN / PC/DVI AUDIO IN
телевизора и порт PC/AUDIO модуля RJP.
2. Соедините порт
AV IN [VIDEO]/[L-AUDIO-R]
телевизора и порт VIDEO модуля RJP.
3. Соедините порт
AV IN [VIDEO]
телевизора и порт VIDEO модуля RJP.
4. Соедините порт
HDMI IN
телевизора и порт HDMI модуля RJP.
5. Соедините порт
RJP
телевизора и порт RS/232 модуля RJP.
✎
С телевизором Samsung совместим модуль RJP TeleAdapt TA-7610, TA-7650 (HD) и TA-7660 (HD Plus).
y
Модуль RJP (Remote Jack Pack). RJP – это сокращение от Remote Jack Pack. RJP – это аппаратный модуль,
оснащенный различными аудио- и видеовходами (A/V, Audio, PC, HDMI) и соответствующими выходами.
Источники выходных сигналов подключаются через модуль RJP к телевизору. Связь модуля RJP с телевизором
осуществляется через порт RS232. Функция Plug & Play для отеля – это функция, позволяющая гостям отеля
подключить внешний источник к модулю RJP. Модуль RJP обменивается данными с телевизором, отправляя
сообщения об активных или неактивных источниках. Телевизор переключается на активный внешний источник
в порядке, установленном пользователем.
