Подключение MediaHub HD
Любое внешнее устройство, подключенное к MediaHub HD, может являться устройством вывода для рабочего
места администратора в гостинице.
✎
Цвет и форма могут различаться в зависимости от модели.
HDMI
USB
RS/232
PC IN
(5V 0.5A)
/ CLONING
USB
HDMI IN 2
(DVI)
HDMI IN 1
ANT IN
AIR/CABLE
HOSPITALITY TV
HDMI IN 3
(ARC)
AU
DIO
VIDEO
COMPONENT
/ AV IN
DIGI
TA
L
AU
DIO OU
T
(O
PTICAL
)
CLOCK
DATA
RJP
HP-ID
PC / DV
I
AU
DIO IN
VA
RIABLE
AU
DIO OUT
VO
L-
CTRL
PC
IN
(5V 0.5A)
/ CLONING
USB
ANT IN
AIR/CABLE
HOSPITALITY TV
AUD
IO
VID
EO
COMPONENT
/ AV IN
D
IG
IT
AL
AU
DI
O
OU
T
(OPTICA
L)
CLOCK
DATA
HP-ID
PC
/ DV
I
AU
DI
O
IN
VA
RIA
BL
E
AUD
IO
O
UT
VO
L-
CTRL

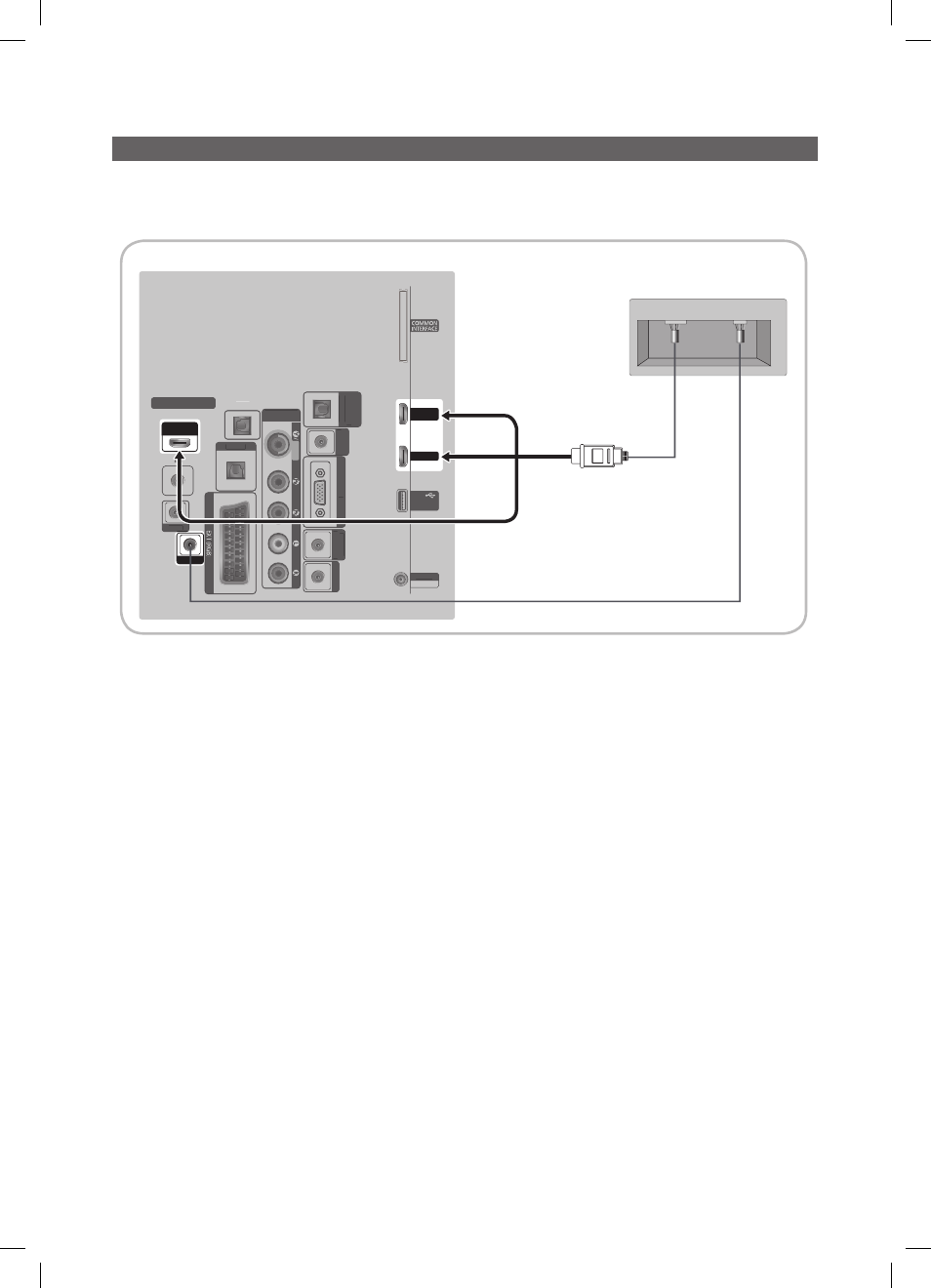

Задняя панель телевизора
Задняя панель MediaHub HD
2
Кабель HDMI
1
Кабель для передачи данных
RS-232
1. Соедините порт
RJP
телевизора и порт RS/232 модуля MediaHub HD.
2. Соедините порт
HDMI IN
телевизора и порт HDMI модуля MediaHub HD.
y
MediaHub HD
– MediaHub HD – это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC,
HDMI, USB) и соответствующими выходами. Источники выходных сигналов подключаются к телевизору через
модуль MediaHub. Связь модуля MediaHub с телевизором осуществляется через порт RS232. Функция Plug &
Play для отеля – это функция, позволяющая гостям отеля подключить внешний источник к модулю MediaHub.
Модуль MediaHub обменивается данными с телевизором, отправляя сообщения об активных или неактивных
источниках. Телевизор переключается на активный внешний источник.
– Необходимо соединить порт HDMI модуля MediaHub и порт
HDMI IN
телевизора.
– Затем следует подключить включенный телевизор к модулю RJP в течение 10 секунд.
y
Специальные функции
– PIP
– Автоматическое определение
