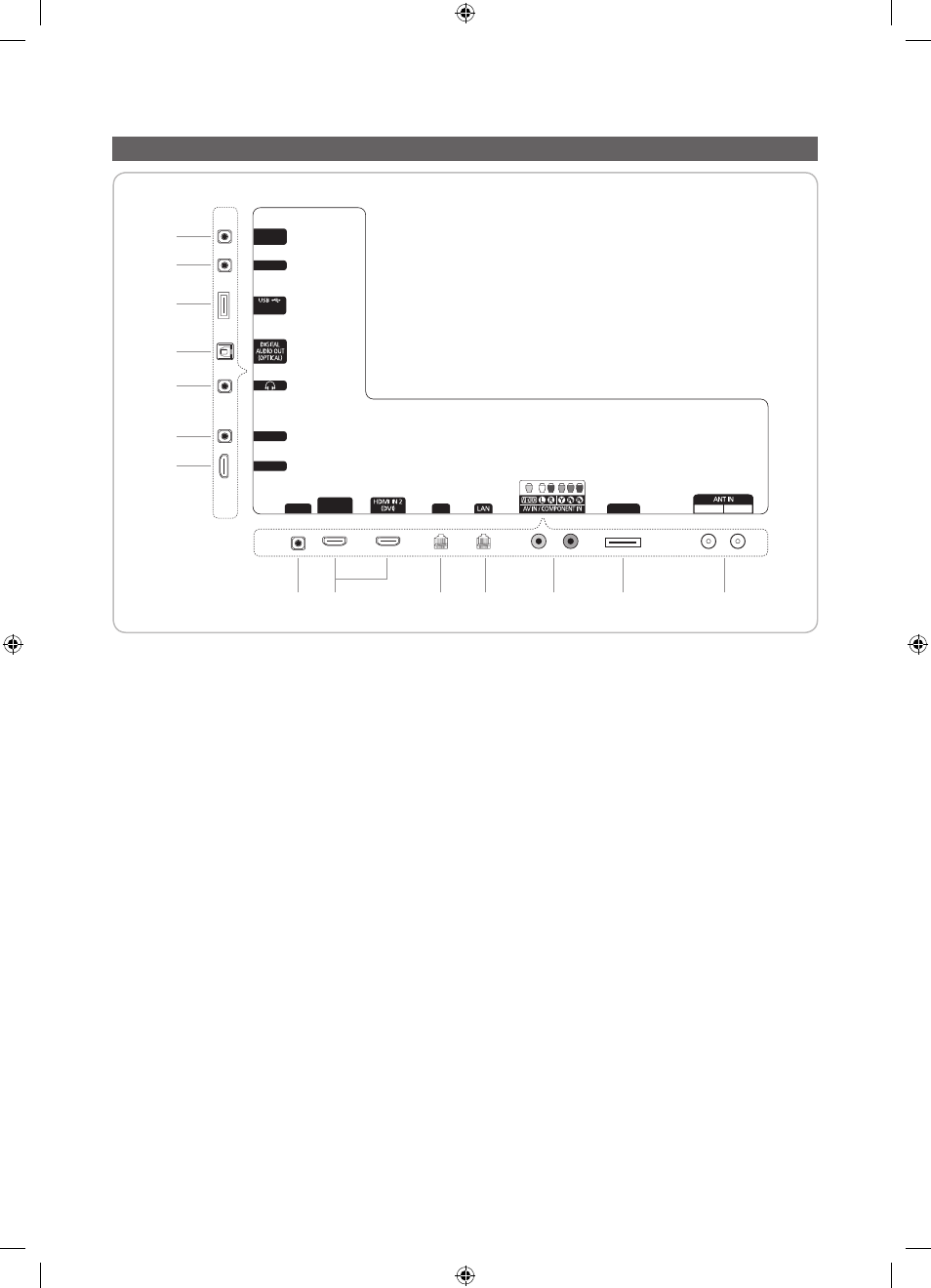

Обзор панели разъемов
✎
При подключении внешнего устройства к телевизору убедитесь, что питание устройства выключено.
✎
При подключении проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
VARIABLE AUDIO OUT
: подключение к аудиовыходу динамика в ванной комнате. Соедините настенный блок
для ванной комнаты и порт Variable (RCA) (Недоступен на моделях с экраном 22 дюйма).
2
VOL-CTRL
: управление громкостью динамика для ванной комнаты. Соедините настенный блок, расположенный
в ванной комнате, и порт VOL-CTRL.
3
USB (HDD 5V 1A)
– Разъем для обновления программного обеспечения, Дом. стр. содержим. и т.д.
– Подключение служб.
4
DIGITAL AUDIO OUT (OPTICAL)
: подключение к цифровому аудиоустройству.
5
HEADPHONE JACK
– Можно подключить наушники к разъему для наушников на телевизоре. При подключении наушников звук
через встроенные динамики выводиться не будет.
6
HP-ID
: Одновременно подключите кабель к HP-ID и разъему гарнитуры, и подключите его к внешнему блоку
для наушников.hen connecting Headphone to Headphone Box, it works same as Headphone function. См. стр. 17.
При подключении наушников к блоку для наушников он работает так же, как и наушники.
RJP
VARIABLE
AUDIO OUT
VOL-CTRL
HP-ID
HDMI IN 3
RJP
EXT(RGB)
DATA
HDMI IN 1
(ARC)
SATELLITE AIR/CABLE
2
3
4
5
6
7
8
7
9
0
!
@
#
1
(HDD 5V 1A)
<Европейский номер модели>
HG46EB890**
HG55EB890**
HG65EB890**
