Подключение MediaHub HD
Вывод сигналов всех внешних источников, подключенных к MediaHub HD, на настольном компьютере отеля.
1. Соедините порт
RJP
телевизора и порт RS/232 модуля MediaHub HD.
2. Соедините порт
HDMI IN (1(ARC)
,
2(DVI)
или
3)
телевизора и порт HDMI модуля MediaHub HD.
y
MediaHub HD
– MediaHub HD – это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC,
HDMI, USB) и соответствующими выходами. Источники выходных сигналов подключаются к телевизору через
модуль MediaHub. Связь модуля MediaHub с телевизором осуществляется через порт RS232. Функция Plug &
Play для отеля – это функция, позволяющая гостям отеля подключить внешний источник к модулю MediaHub.
Модуль MediaHub обменивается данными с телевизором, отправляя сообщения об активных или неактивных
источниках. Телевизор переключается на активный внешний источник.
– Необходимо соединить порт HDMI модуля MediaHub и порт
HDMI IN 2(DVI)
телевизора.
– Затем следует подключить включенный телевизор к модулю RJP в течение 10 секунд.
y
Специальные функции
– PIP
– Автоматическое определение
HDMI
USB
RS/232
RJP
VARIABLE
AUDIO OUT
VOL-CTRL
HP-ID
HDMI IN 3
RJP
EXT(RGB)
DATA
HDMI IN 1
(ARC)
CABLE
AIR
(HDD 5V 1A)
VARIABLE
AUDIO OUT
A
VOL-CTRL
HP-ID
HDMI IN 3
RJP
RJP
EXT(RGB)
EXT(RGB)
DATA
DATA
HDMI IN 1
HDMI IN 1
(ARC)
CABLE
AIR
(HDD 5V 1A)
(
HDMI IN 3
RJP
HDMI IN 1
(ARC)

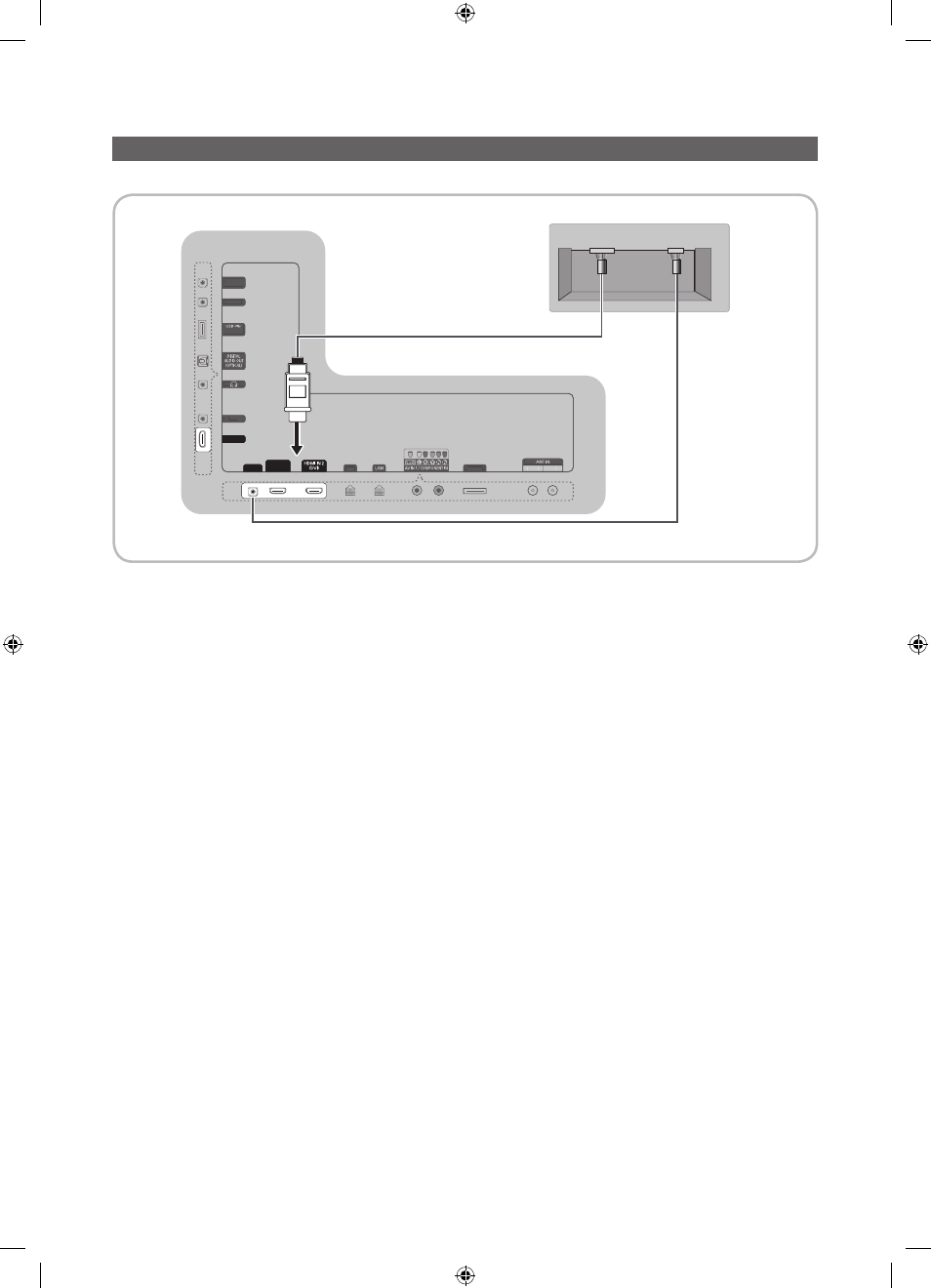

Задняя панель телевизора
Задняя панель MediaHub HD
2
Кабель HDMI
1
Кабель для
передачи
данных RS-232
