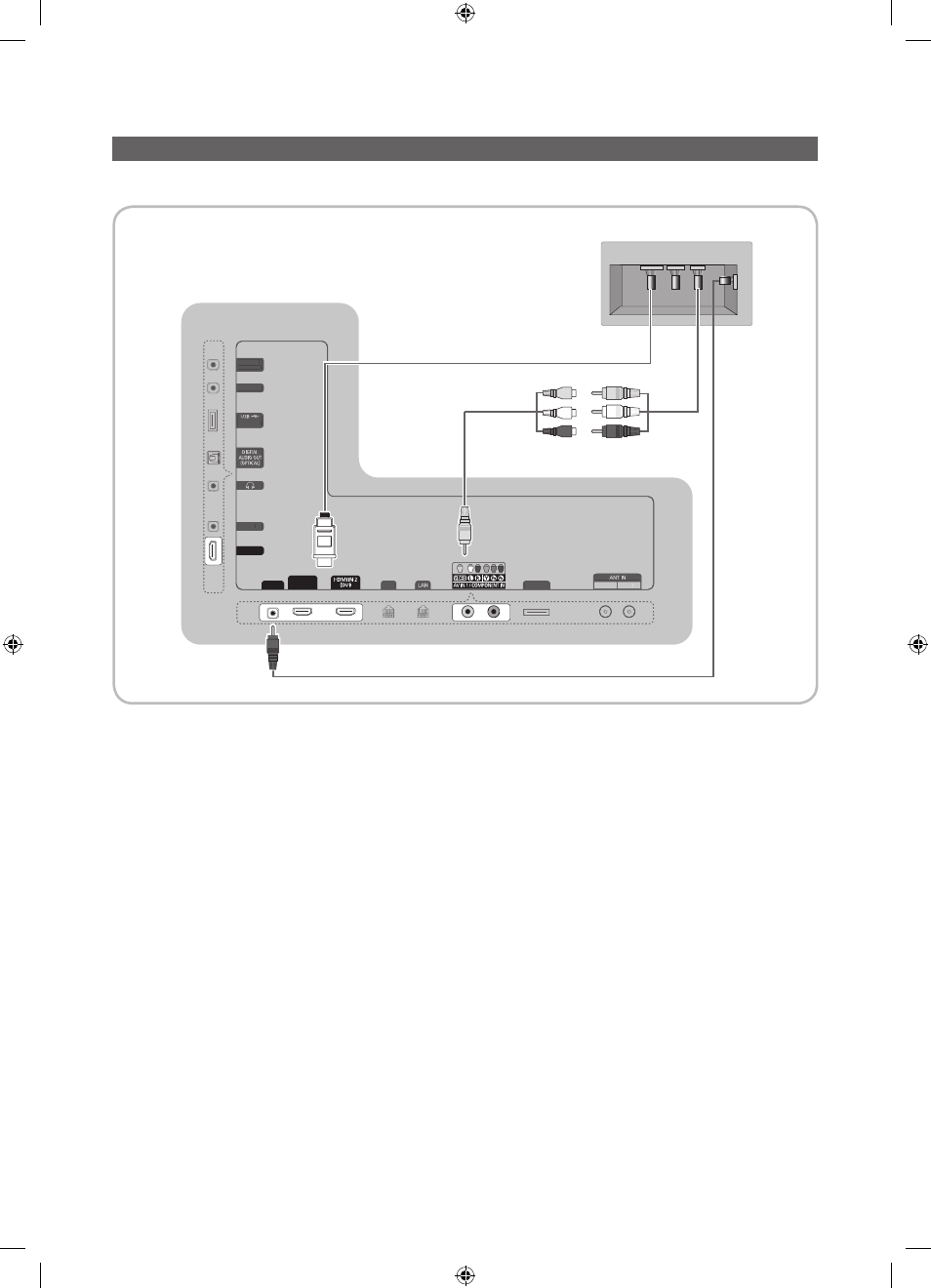

Подключение модуля RJP (Remote Jack Pack)
Вывод сигналов всех внешних источников, подключенных к RJP, на настольном компьютере отеля.
1. Соедините порт
HDMI IN (1(ARC)
,
2(DVI)
или
3)
телевизора и порт HDMI модуля RJP.
2. Соедините порт
AV IN [VIDEO]/[L-AUDIO-R]
телевизора и порт VIDEO модуля RJP.
3. Соедините порт
RJP
телевизора и порт RS/232 модуля RJP.
✎
С телевизором Samsung совместим модуль RJP TeleAdapt TA-7610, TA-7650 (HD) и TA-7660 (HD Plus).
y
Модуль RJP (Remote Jack Pack). RJP – это сокращение от Remote Jack Pack. RJP – это аппаратный модуль,
оснащенный различными аудио- и видеовходами (A/V, Audio, PC, HDMI) и соответствующими выходами.
Источники выходных сигналов подключаются через модуль RJP к телевизору. Связь модуля RJP с телевизором
осуществляется через порт RS232. Функция Plug & Play для отеля – это функция, позволяющая гостям отеля
подключить внешний источник к модулю RJP. Модуль RJP обменивается данными с телевизором, отправляя
сообщения об активных или неактивных источниках. Телевизор переключается на активный внешний источник
в порядке, установленном пользователем.
✎
Можно выбрать
H
HDMI IN (1(ARC)
, или
2(DVI)
или
3)
и
AV IN
для подключения модуля
RJP
.
✎
Затем следует подключить включенный телевизор к модулю
RJP
в течение 10 секунд.
RJP
VARIABLE
AUDIO OUT
VOL-CTRL
HP-ID
HDMI IN 3
RJP
EXT(RGB)
DATA
HDMI IN 1
(ARC)
CABLE
AIR
(HDD 5V 1A)
VARIABLE
AUDIO OUT
VOL-CTRL
HP-ID
HDMI IN 3
RJP
EXT(RGB)
(
)
DATA
HDMI IN 1
HDMI IN
(ARC)
CABLE
AIR
(HDD 5V 1A)
HDMI IN 3
RJP
HDMI IN 1
(ARC)
USB
HDMI S-VIDEO RCA
RS/232
Задняя панель телевизора
Задняя панель RJP
3
2
видео / Аудиокабель
4
Кабель HDMI
