Подключение динамиков для ванной комнаты
Существует два способа подключения динамиков, расположенных в ванной комнате.
¦
Подключение через гнездо Variable Output (доступно без внешнего аудиоусилителя)

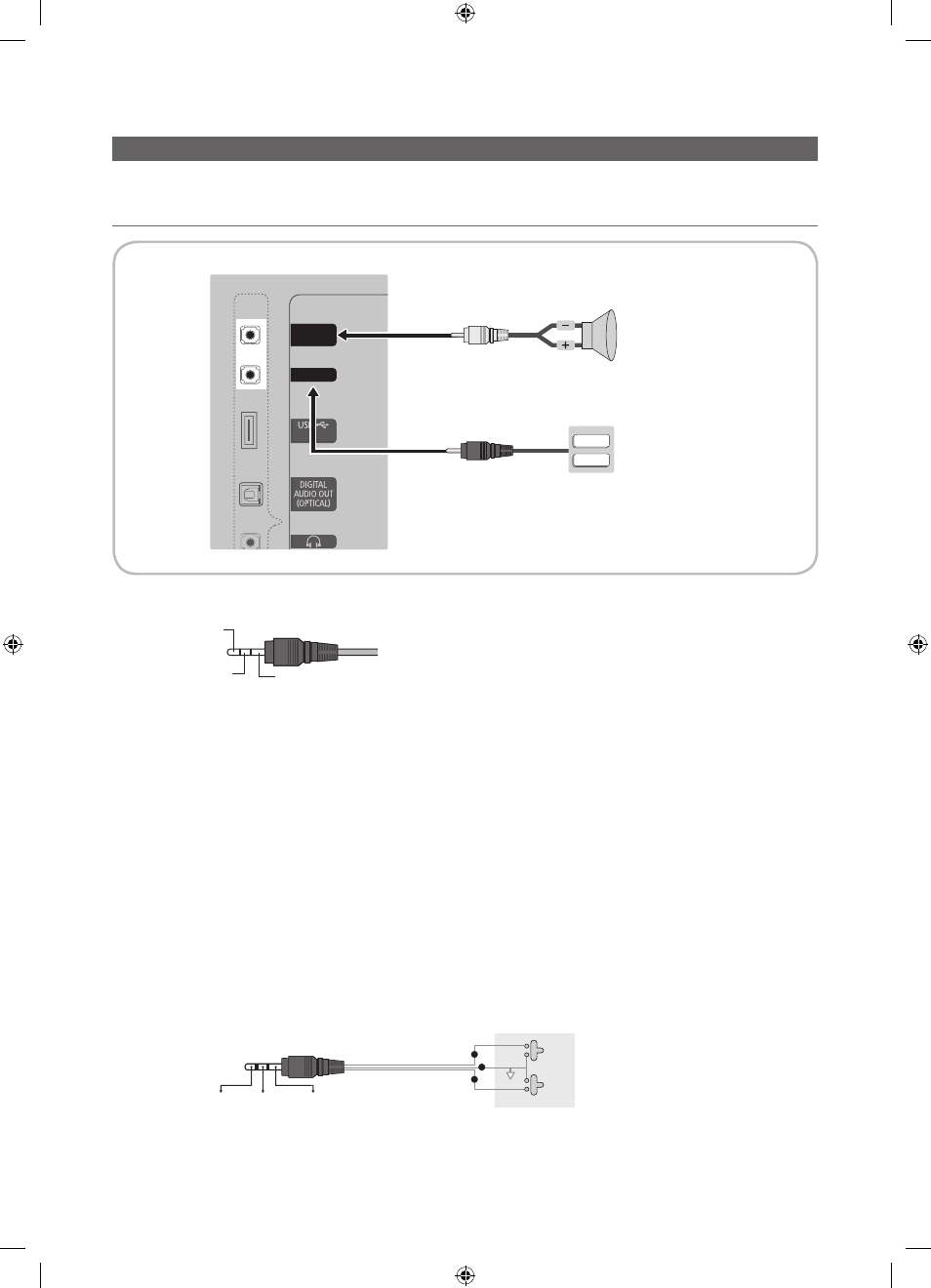

1. Соедините порт
VARIABLE AUDIO OUT
телевизора и настенные динамики для ванной комнаты отеля.
динамик +
динамик -
N/C
2. Соедините гнездо
VOL-CTRL
телевизора и порт переключателя модуля регулировки громкости на стене ванной
комнаты в номере отеля.
✎
Максимальная выходная мощность динамика составляет 4 Вт, 8 Ом.
✎
Порт
VARIABLE AUDIO OUT
поддерживает вывод звука только в режиме
Моно.
y
Установка регулятора громкости
– Чтобы иметь возможность регулировать громкость динамиков для ванной комнаты, установите
соответствующий модуль, как показано на рисунке.
– Модуль регулировки громкости подключается к телевизору через обычный разъем для наушников (3,5 мм).
– Переключатель модуля регулировки громкости представляет собой тактовый переключатель.
✎
Настройка режима дополнительного усилителя
– 0: отключение функции дополнительного усилителя (выключение ШИМ).
– 1: определение уровня громкости дополнительного усилителя в соответствии с положением основного
регулятора громкости. То есть громкость дополнительного усилителя определяется в соответствии со
значениями параметров громкости при включении, минимальной и максимальной громкости, заданными в
режиме отеля.
– 2: определение громкости в соответствии с настройкой панели управления для ванной комнаты.
y
Технические характеристики выходных разъемов Variable
– Провод динамика: длина провода динамика не должна превышать 25 метров.
Модуль регулировки громкости
УМЕНЬШ.
ГРОМКОСТИ
(белый 1)
УВЕЛ.
ГРОМКОСТИ
(черный/красный
2
)
ЗАЗЕМЛЕНИЕ
(экранированный
провод 3)
VOL +
VOL -
1
2
3
VARIABLE
AUDIO OUT
VOL-CTRL
(HDD 5V 1A)
VARIABLE
AUDIO OUT
VOL-CTRL
(HDD 5V 1A)
VARIABLE
AUDIO OUT
VOL-CTRL
VOL+
VOL-
Задняя панель телевизора
Модуль регулировки
громкости
Динамик
2
1
