Pyccкий
15
|
03
Подключения
HT-F5550K
Винт (5
X
20)
X
16
Сабвуфер
Центральный
громкоговоритель
Фронтальные/
объемного звучания x 4
Подставка x 4
Основание
подставки x 4
Кабель
громкоговорителя x 6

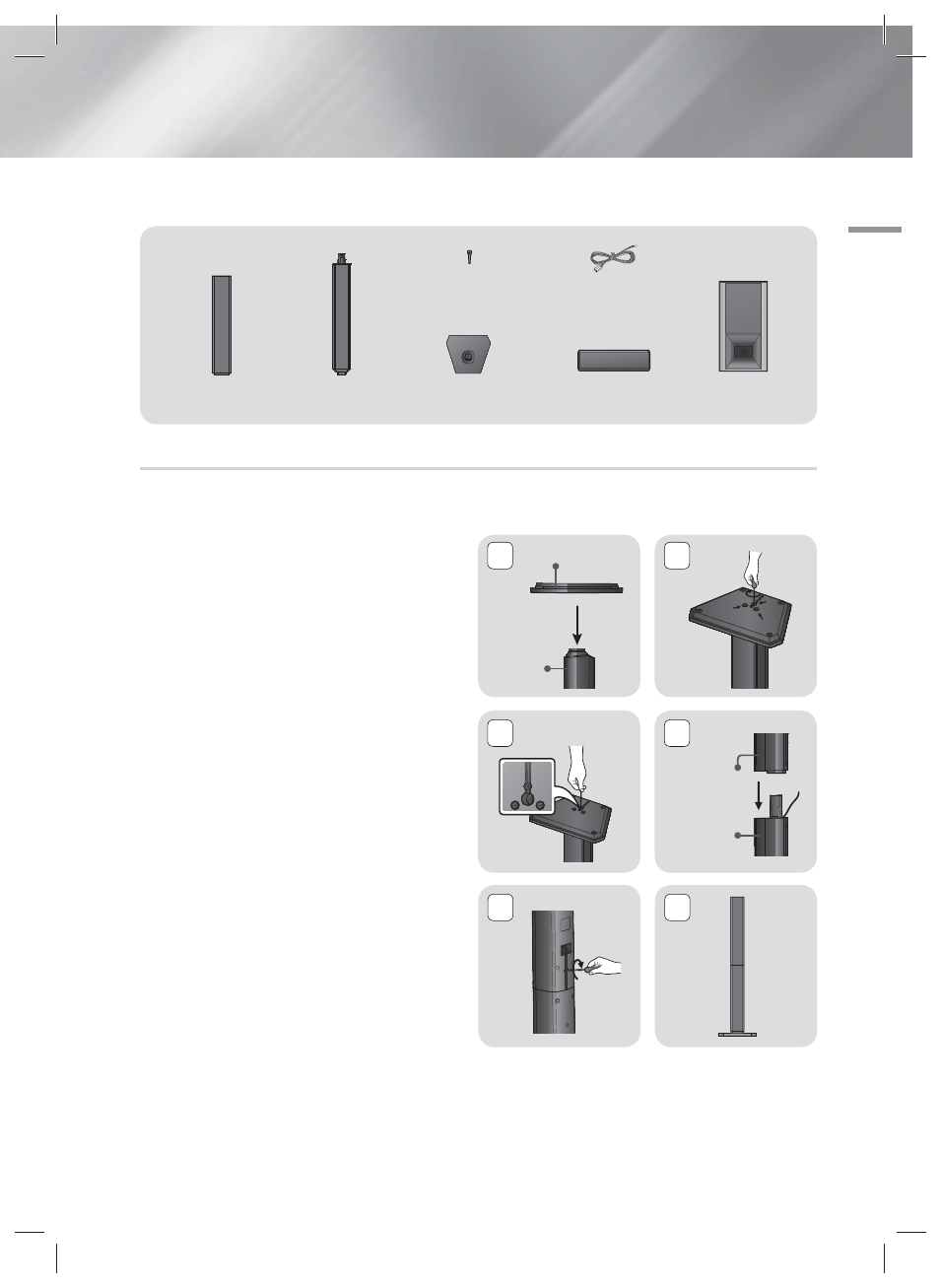

Установка громкоговорителей на высокую подставку
* Только для HT-F5530K - фронтальные громкоговорители
* Только для HT-F5550K - фронтальные громкоговорители/громкоговорители объемного
звучания
1.
Переверните основание подставки нижней
стороной вверх и прикрепите провод к
подставке
2.
Используйте отвертку, чтобы завернуть винты в
3-х отмеченных отверстиях.
3.
Выпрямите прилагающийся провод
громкоговорителя в направлении силы тяжести
и вставьте его в отверстие, расположенное в
центре основания подставки.
4.
Закрепите громкоговоритель сверху на
собранной подставке.
5.
Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью
отвертки по часовой стрелке, как показано на
рисунке.
Затем подключите кабель громкоговорителя.
6.
Внешний вид после установки громкоговорителя.
Повторите эти действия, чтобы установить
другой громкоговоритель.
2
4
1
3
Основание подставки
Подставка
Громкоговоритель
Подставка
5
6
