Українська
15
|
03
Підключення
HT-F5550K
Кабель динаміків x 6
Сабвуфер
Центральний
Фронтальні/бокові x 4
Підставка x 4
Опора підставки x 4
Гвинт (5
X
20)
X
16

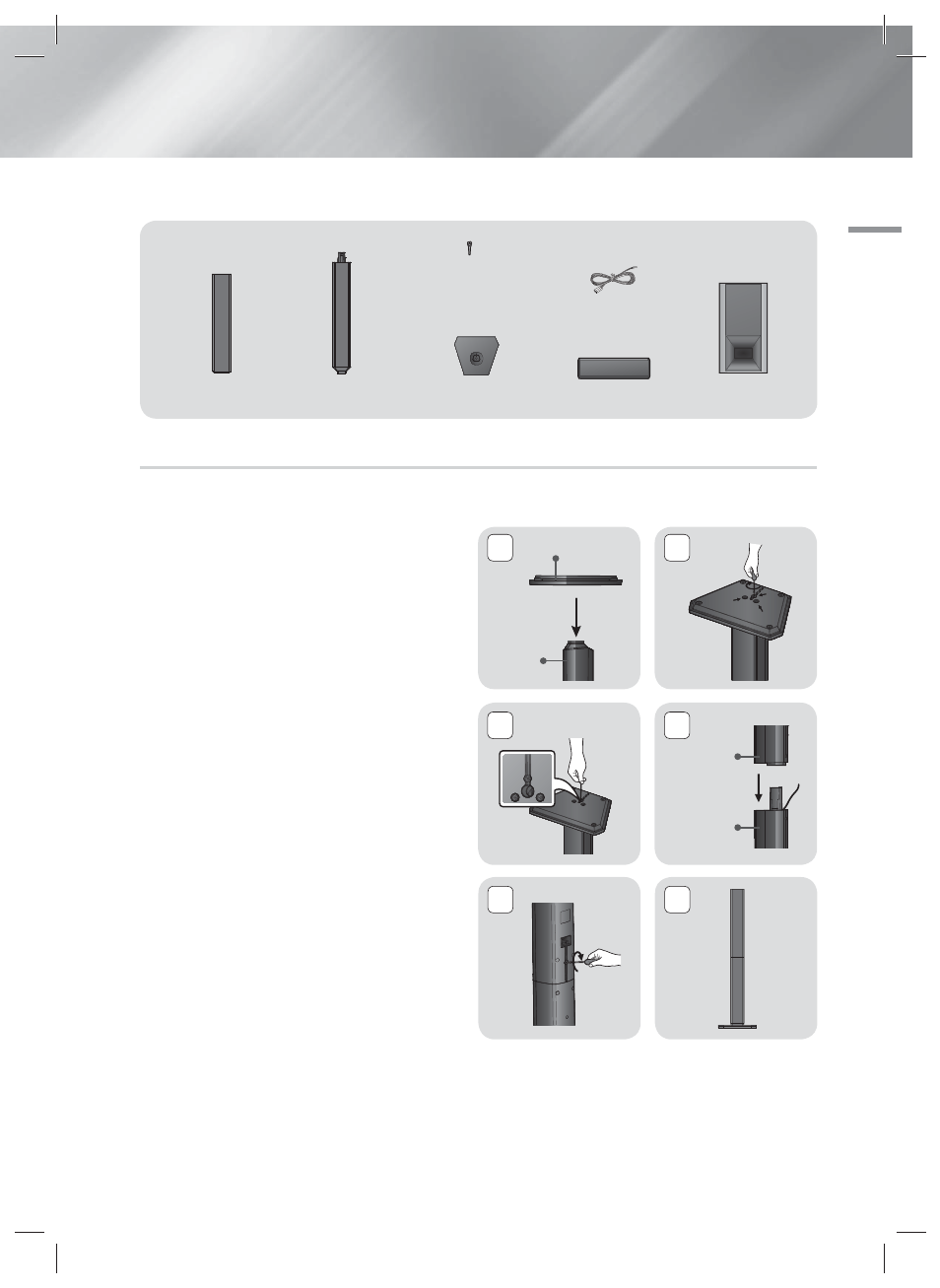

Установлення динаміків на високій підставці
* Лише для моделі HT-F5530K – передні динаміки
* Лише для моделі HT-F5550K – передні/бокові динаміки
1.
Переверніть опору та під’єднайте її до підставки.
2.
Використовуючи викрутку, закріпіть гвинти в 3
позначених отворах.
3.
Розпряміть дріт динаміка та протягніть його
через центр опори підставки.
4.
Підключіть верхній динамік до зібраної підставки.
5.
За допомогою викрутки вкрутіть гвинт в отвір
на задній панелі динаміка за годинниковою
стрілкою. Потім під’єднайте кабель динаміка.
6.
Так має виглядати встановлений динамік.
Повторіть указану вище послідовність дій, щоб
установити інший динамік.
2
4
1
3
Опора підставки
Підставка
Динамік
Підставка
5
6
