Выравнивание печатающей головки оптимизатора – Инструкция по эксплуатации HP Принтер HP Latex 3000
Страница 132
Образец
Затрагиваемые печатающие головки
Тип исправления
H
c1, m1
Ось носителя для печати
I
K
Ось сканирования, двунаправленная
J
М
Ось сканирования, двунаправленная
K
C, Y, c, m
Ось сканирования, двунаправленная
L
C, M, Y, K, c, m, opt
Ось сканирования, двунаправленная, 1200 точек
на дюйм
М
c0, m0
Ось сканирования
N
M0
Ось сканирования
O
C0
Ось сканирования
P
Y0
Ось сканирования
Q
c0, m0
Ось носителя для печати
R
M0, Y0
Ось носителя для печати
Это следует учитывать при попытке компенсировать любые несоответствия на диагностической
диаграмме выравнивания печатающих головок.
Центральное исправление на отметке 20 (15 для A), что является значением по умолчанию для
каждого образца на внутреннем сервере печати.
Выравнивание печатающей головки оптимизатора
Чернила оптимизатора являются прозрачными, поэтому их трудно различить. В целях упрощения
процедуры к линиям оптимизатора добавляется фон из смеси чернил. Она выделяет оптимизатор,
позволяя различать его практически всегда.
Образцы A и B предназначены для выравнивания печатающей головки оптимизатора относительно
цветных печатающих головок по обоим направлениям (ось сканирования и ось носителя).

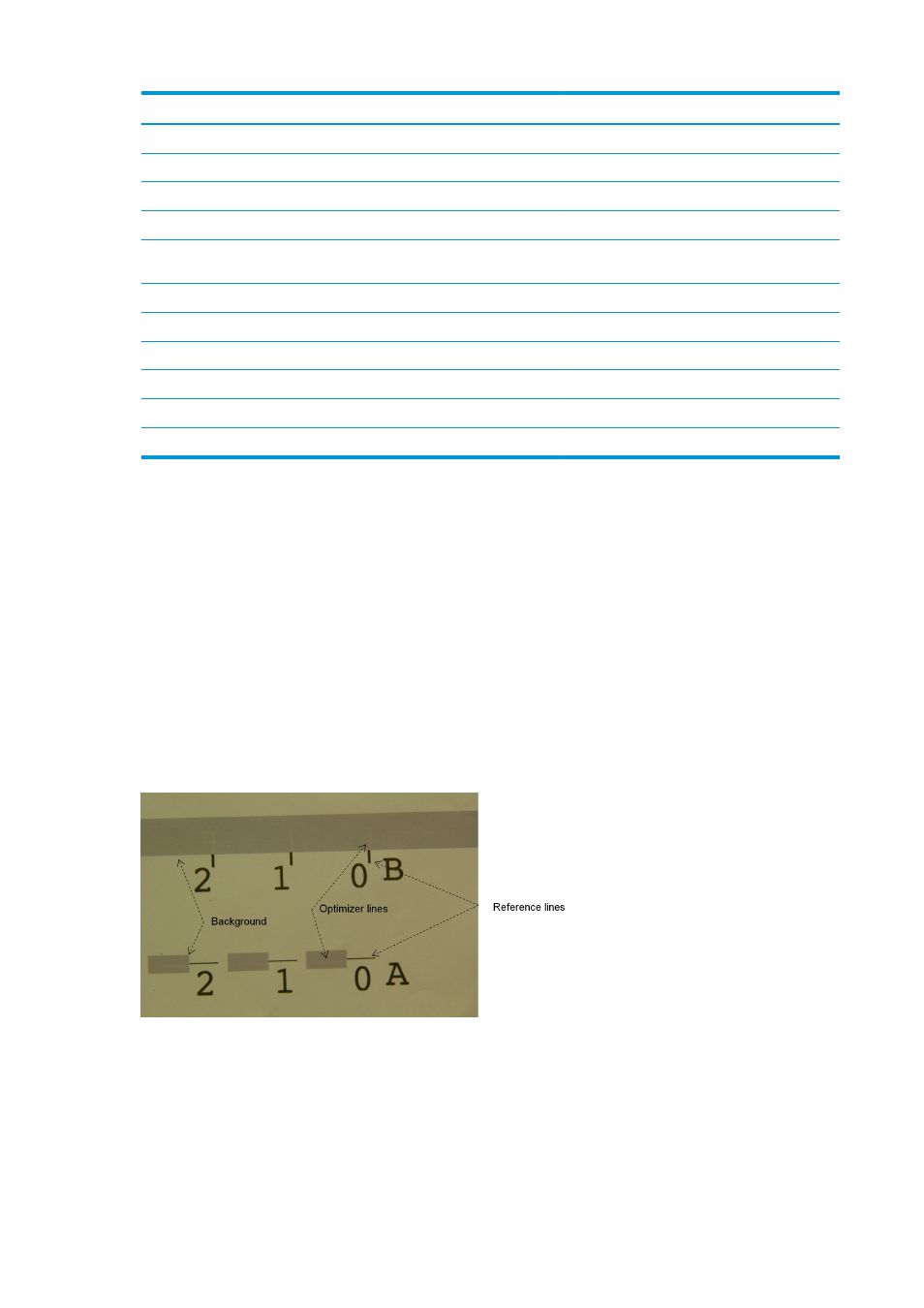

На приведенном ниже изображении показан фон с нанесенными поверх него линиями оптимизатора.
Возможные трудности выравнивания печатающей головки
Чернила оптимизатора не видны или с трудом различимы
Составной фон для выделения чернил оптимизатора подходит для большинства носителей, однако
периодически на некоторых носителях этот фон не обеспечивает достаточной контрастности для
выделения чернил оптимизатора. В этом случае есть два возможных решения:
