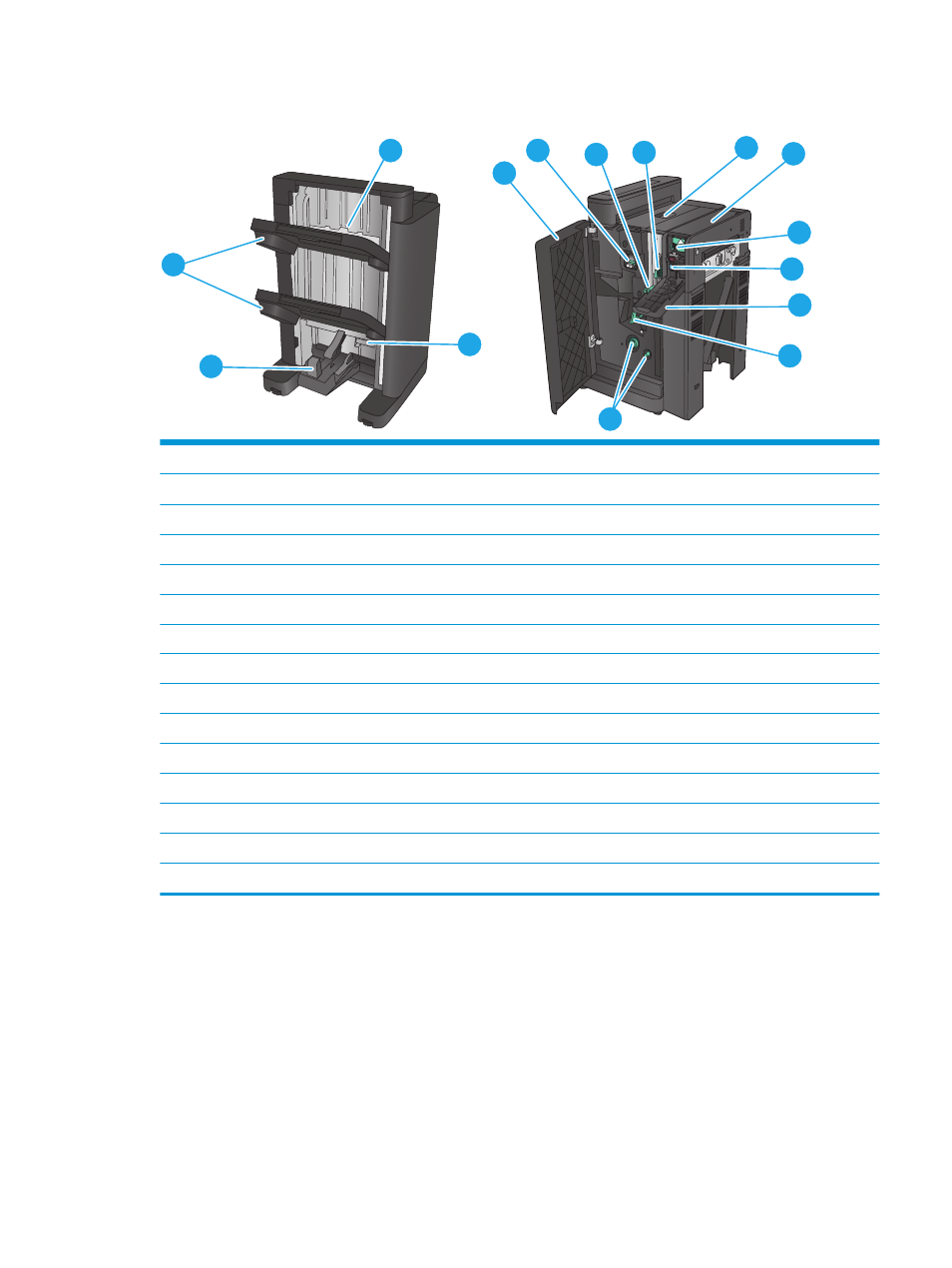

Брошюровщик и брошюровщик с дыроколом
3
2
9
10
11
12
13
5
6
1
4
7
8
14
15
1
Выходной лоток для буклетов
2
Выходные лотки сшивателя/укладчика
3
Выходной слот сшивателя/укладчика
4
Нижняя дверца для доступа к брошюровщику (для устранения замятий)
5
Левая передняя дверца
6
Сшиватель 1
7
Нижняя направляющая бумаги узла выхода
8
Верхняя направляющая бумаги узла выхода
9
Левая верхняя дверца
10
Узел дырокола (только в моделях с дыроколами)
11
Ручка выравнивания дырокола (только в моделях с дыроколами)
12
Контейнер для сбора частиц бумаги после перфорации (только в моделях с дыроколами)
13
Дверца доступа к дыроколу (только в моделях с дыроколами)
14
Рукоятка продвижения бумаги для устранения замятий
15
Каретка брошюровки внакидку, доступ к сшивателю 2 и сшивателю 3
