HP Резервное копирование НР StoreOnce - Инструкция (Страница 177)

2. HP D2D4100 Series. Диски, установленные в сервере, пронумерованы от 1 до 12 слева
направо и сверху вниз, если смотреть с лицевой стороны сервера.

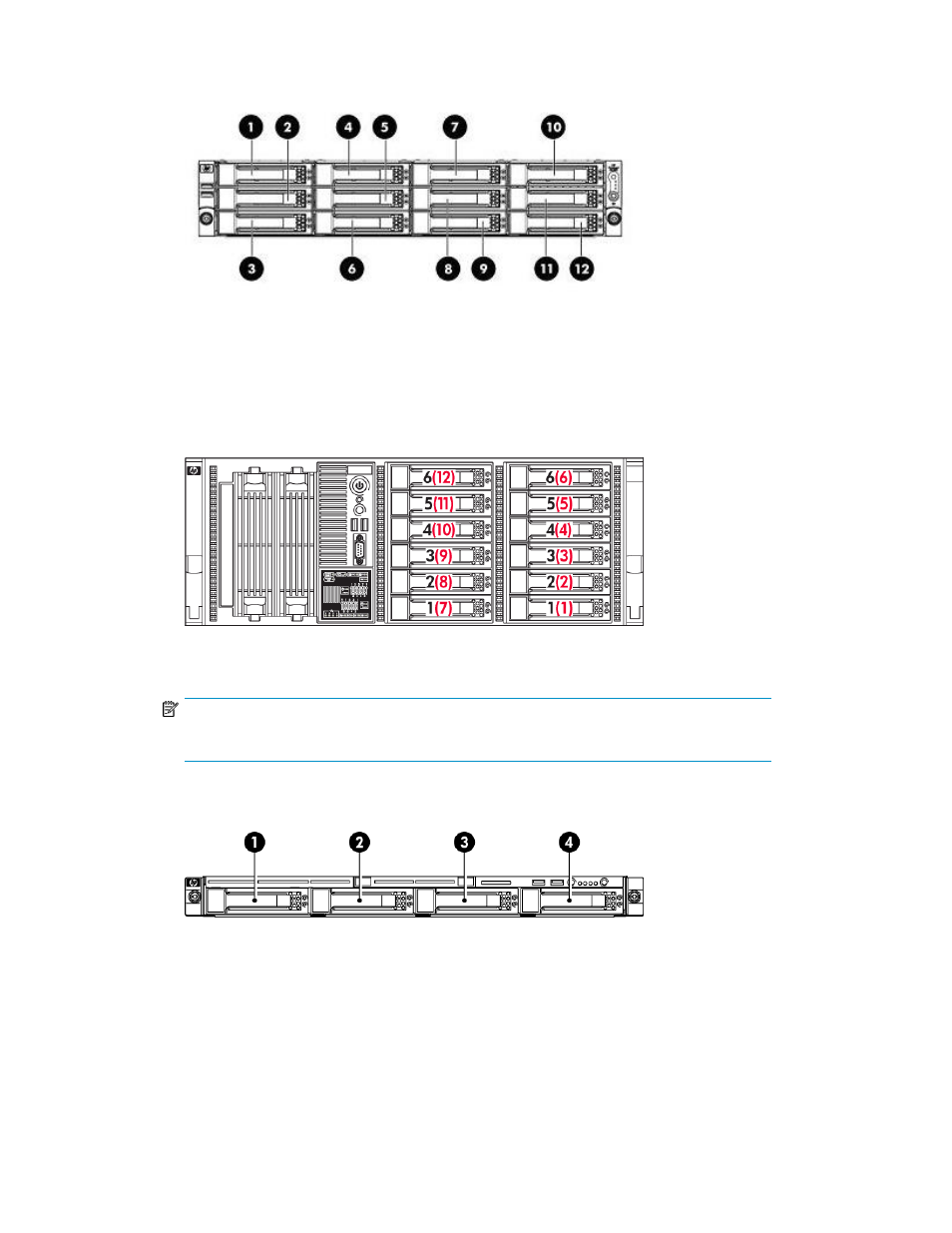

Рисунок 37 Нумерация дисков (HP D2D4100 Series)
.
HP D2D4300 Series. Жесткие диски внутренней полки устанавливаются в две колонны в сервере,
и каждая колонна имеет метки от устройства 1 до устройства 6 (снизу вверх). При просмотре
спереди сервера диски 1–6 в правой колонне соответствуют дискам 1–6 управляющего
веб-интерфейса. Диски 1–6 во внутренней колонне соответствуют дискам 7–12 управляющего
веб-интерфейса.
Рисунок 38 Нумерация дисков внутренней полки (HP D2D4300 Series)
.
ЗАМЕЧАНИЕ
Красные цифры обозначают номера дисков в управляющем веб-интерфейсе.
HP D2D2500 Series. Отсеки дисков пронумерованы от 1 до 4 слева направо, если смотреть
с лицевой стороны сервера.
Рисунок 39 Нумерация дисков (HP D2D2500 Series)
.
Полки расширения. Диски устанавливаются в четыре колонны и размечаются по направлению
сверху вниз и слева направо.
Руководство пользователя Backup System 177
