HP Резервное копирование НР StoreOnce - Инструкция (Страница 153)

Не светится — нет обмена данными с сетью или нет
подключения.
HP D2D4112/4106 Backup System
Индикаторы на лицевой панели HP D2D4106/4112

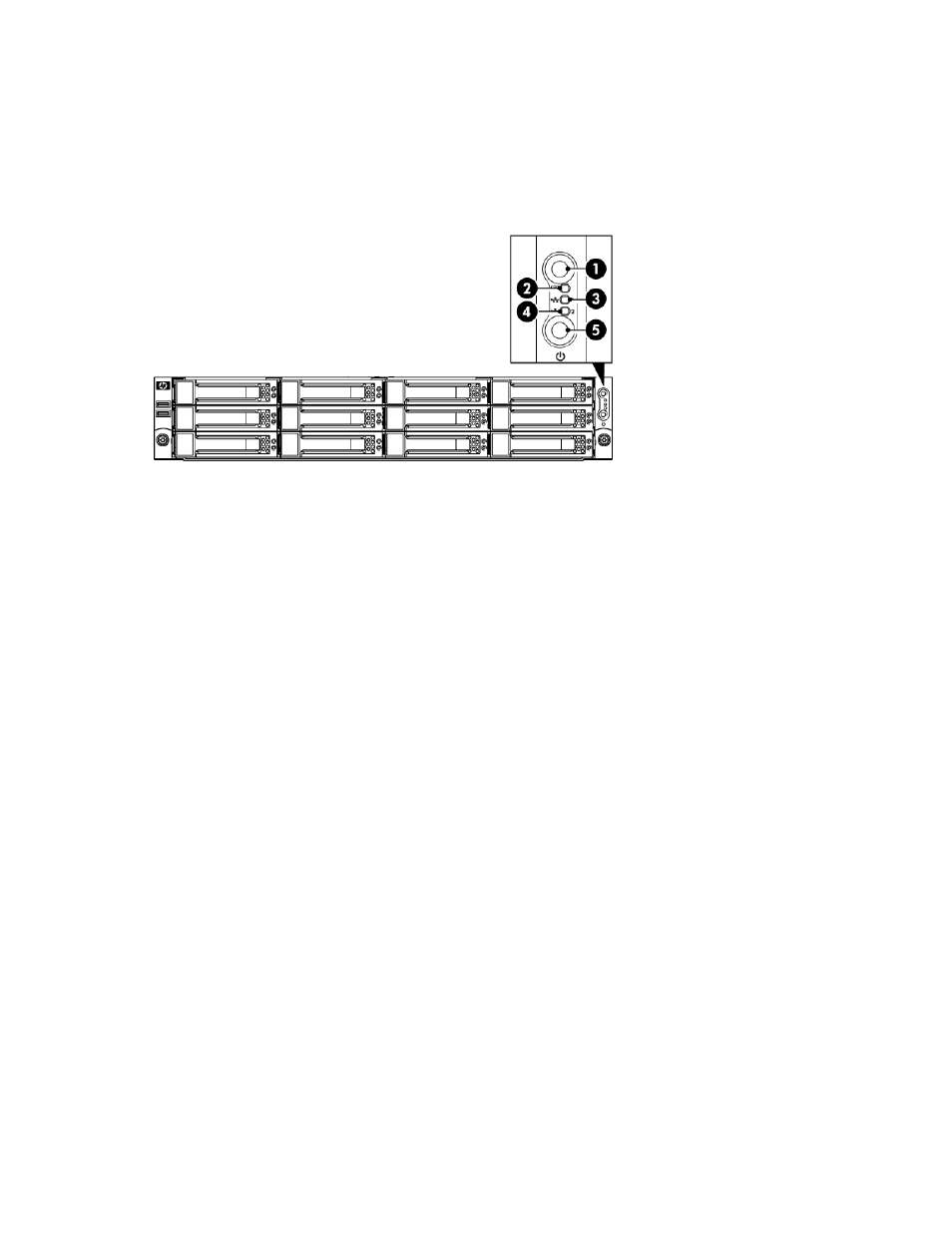

Рисунок 22 Индикаторы на лицевой панели HP D2D4112 и 4106 Backup System
.
Светится синим — выполняется процедура идентифи-
кации устройства.
1. Индикатор режима индикации HP D2D
Светится желтым — отключено питание или сбой
оборудования.
Светится зеленым — оборудование работает правиль-
но.
2. Индикатор состояния системы
Мигает желтым — частичная работоспособность.
Мигает красным — критическое состояние, например
сбой блока питания или вентилятора.
Мигает зеленым — подключение к сети. 3. и 4. Индикаторы порта ЛВС
Не светится — система не подключена к сети или
сеть не настроена.
Светится зеленым — питание подключено, устройство
готово к использованию.
5. Кнопка и индикатор питания
Светится желтым — устройство выключено или нахо-
дится в режиме гибернации при подключенном пита-
нии.
Не светится — нет питания.
Руководство пользователя Backup System 153
