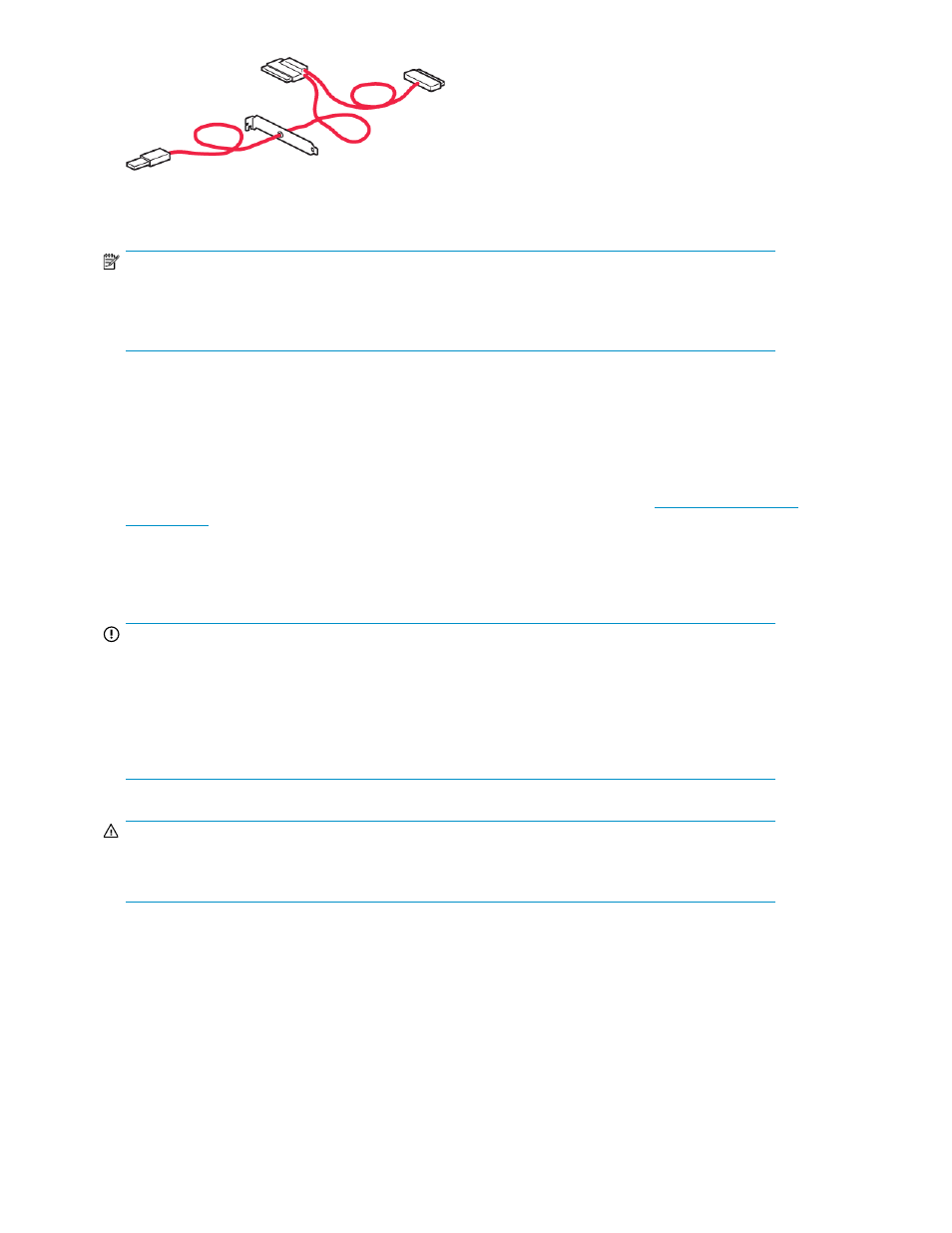

Рисунок 30. Образец разветвляющегося кабеля SAS (подключение внешнего
стримера к внутреннему порту)
ПРИМЕЧАНИЕ
Этот кабель прилагается к внутренним разъемам типа Infiniband или mini–SAS. На этом рисунке
изображены разъемы типа Infiniband. В качестве разъема диска всегда используется внешний
разъем Mini–SAS.
Слоты PCI
При внутреннем подключении кабель HP SAS пропускается через заднюю панель сервера, при
этом свободный слот PCI используется для установки заглушки и подключения разъема SAS к
стримеру.
Самую последнюю информацию о кабелях и адаптерах шины см. по адресу: http://www.hp.com/
go/connect .
Снятие крышки с сервера
ВАЖНО
Эти инструкции применимы ТОЛЬКО к серверам HP ProLiant с контроллерами SAS или адаптерами
шины, не имеющими внешнего порта SAS.
Не снимайте крышку сервера, если сервер имеет внешний порт SAS. Инструкции по
подключению стримера к серверам других производителей (не HP) и серверам HP ProLiant с
помощью адаптера шины, который поддерживает внешние порты, см. в разделе
“
Установка внешнего стримера DAT с интерфейсом SAS ” на стр. 43.
ОСТОРОЖНО!
Перед установкой стримера убедитесь, что сервер отключен от электрической сети. В противном
случае это может привести к травме и повреждению сервера или стримера.
1. Прежде чем снять крышку, проверьте наличие свободных слотов PCI для выполнения установки.
Помните, что требуется определенное количество свободных слотов PCI для подключения
кабелей SAS и дополнительных адаптеров.
2. См. подробные инструкции в документации к серверу и подготовьте необходимые инструменты
и материалы.
3. Завершите работу операционной системы, затем выключите питание сервера и всех
периферийных устройств. Убедитесь, что сервер отключен от источника питания.
Подключение внешнего стримера к внутреннему порту SAS 80
