ALTOSONIC V
Руководство по эксплуатации
Страница 89 из 106
9.2.2

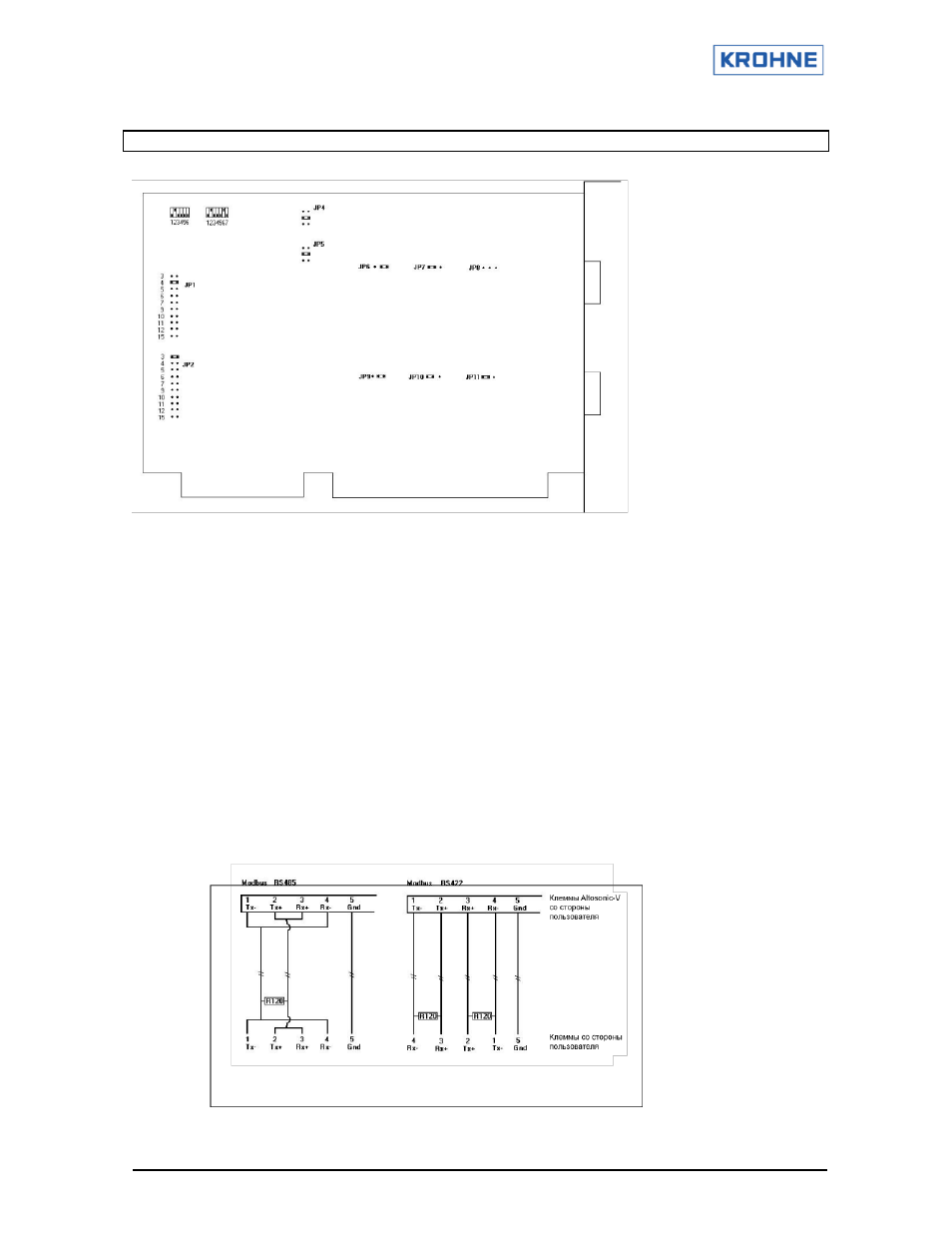

Карта RS485/422: PCL-745 S
Эта карта RS485/422 используется в настоящее время.
DIP-
переключатели, канал 1***
: COM 3, адрес 3E8 (настройка KROHNE Altometer)
DIP-
переключатели, канал 2***
: COM4, адрес 2E8
JP1***
: Прерывание COM3 IRQ4
JP2***
: Прерывание COM4 IRQ3
JP4***
: Включение драйвера передачи COM3, всегда RTS
JP5
: Включение драйвера передачи COM4, по умолчанию RTS
JP6***
:
Прием COM3 (всегда включен интерфейс 422)
JP7***
: Оконечная перемычка COM3, 120 Ом
JP8***
: Оконечная перемычка COM3, всегда не установлена
JP9***
: Прием COM4 (всегда включен интерфейс 422)
JP10***
: Оконечная перемычка COM4, 120 Ом
JP11
: Оконечная перемычка COM4 (для режима RS422 — 120 Ом; для режима RS485 —
не установлена)
*** настройка KROHNE Altometer
ПРИМЕЧАНИЕ.
Перемычки JP6 и JP9 всегда установлены в режим 422, поскольку прием для режимов RS485 и RS422
в данной программе UFP должен быть включен.
В связи с этим существуют следующие различия настроек режимов RS485 и RS422 для COM4 (Modbus):
-
Перемычка JP11 не установлена (RS485) или установлена в режим 120 (RS422)
-
Внешнее подключение для RS422 и RS485
Внешнее подключение PCL745 для Modbus:
