ALTOSONIC V
Руководство по эксплуатации
Страница 17 из 106
4.1
Главное меню: F1 Главное окно

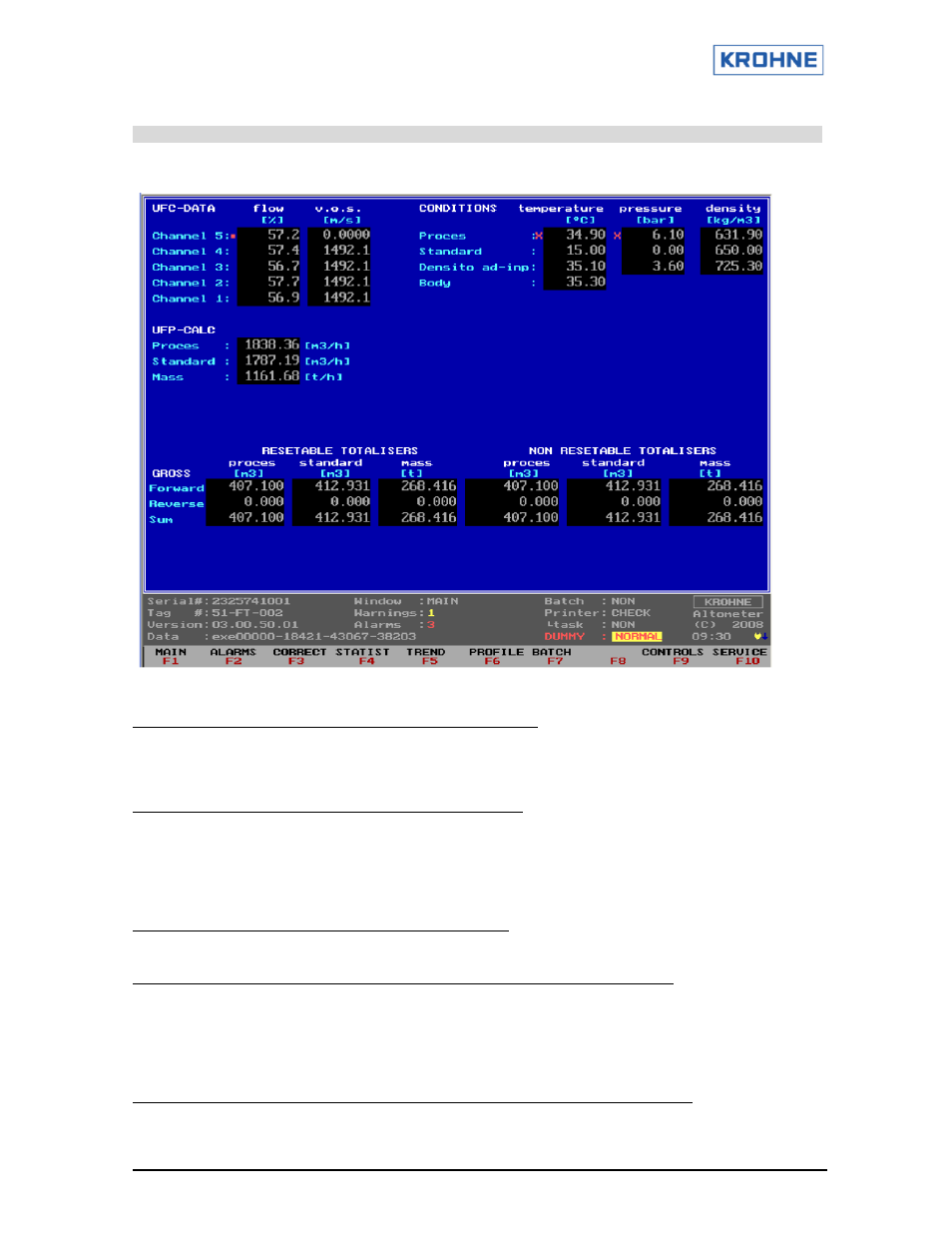

Главное окно — это окно, которое открывается при запуске программы. В этом окне отображаются общие
сведения о системе. Доступ к этому окну осуществляется с помощью функциональной клавиши F1.
Пояснение структуры главного окна:
В поле «Данные UFC» отображаются следующие параметры:
•
Необработанные данные 5 каналов о проценте расхода и скорости звука (V.O.S.).
•
С помощью красного маркера (
▪
) для каждого канала индицируется активный сбой канала,
с помощью зеленого маркера (
▪
)
— сбой канала, произошедший ранее.
В поле «УСЛОВИЯ» отображаются следующие параметры:
•
Измеренные или вычисленные показатели температуры, давления и плотности для рабочих, стандартных
условий и измерителя плотности. Температура корпуса также включается в перечень параметров.
•
Красный маркер (
X
) перед параметром указывает на наличие тревоги в случае выхода за границы
диапазона или переопределения параметра вручную в режиме онлайн; с помощью зеленого маркера (
X
)
индицируется ранее возникший аварийный сигнал.
В поле UFP-CALC отображаются следующие параметры:
•
Расход при рабочих, стандартных условиях и массовый расход.
В поле «СБРАСЫВАЕМЫЕ СУММАТОРЫ» отображаются следующие параметры:
•
Значения в прямом, обратном направлениях и суммарные значения в рабочих, стандартных
условиях и при массовом расходе.
•
Сбрасываемые сумматоры можно сбросить в меню элементов управления (клавиша F9 в главном окне):
F8 RES-
TOT. Кроме того, сбросить сумматоры можно с помощью цифрового входного сигнала
или логического значения Modbus.
В поле «НЕСБРАСЫВАЕМЫЕ СУММАТОРЫ» отображаются следующие параметры:
•
Значения в прямом, обратном направлениях и суммарные значения в рабочих, стандартных условиях
и при массовом расходе.
