ALTOSONIC V
Руководство по эксплуатации
Страница 78 из 106
7
СБОР ДАННЫХ
Ввод данных может осуществляться посредством следующих устройств:
•
Карта ввода RS485
•
Карта цифрового ввода MP103
•
Карта частотного ввода MP103
•
Карта аналогового ввода AD
7.1

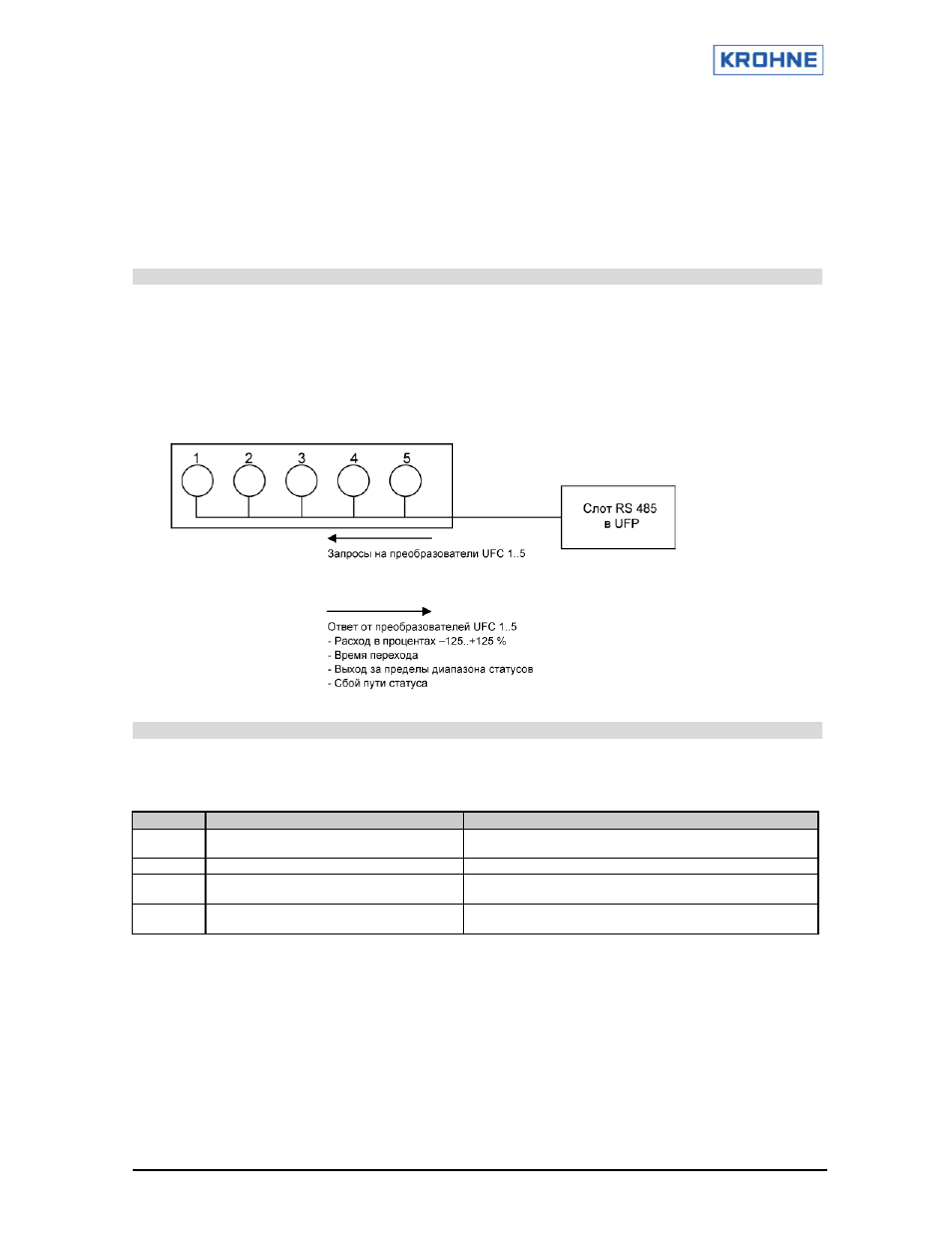

Карта ввода RS485
Данные, полученные от 5 конвертеров UFC-V, передаются на UFP-V с использованием полудуплексного
протокола связи KROHNE и симметричной передачи данных (RS485). Коммуникационный протокол
KROHNE
запрашивает новые измеренные данные у пяти преобразователей Входные данные сначала
проверяются на отсутствие ошибок четности, кадрирования и нарушение максимальных пределов.
Данные содержат значения измеренного расхода, получаемые от пяти ультразвуковых измерительных
путей, а также время передачи и коды ошибок. Преобразователь отправляет данные в ответ на каждый
запрос UFP (примерно каждые 35 мс).
7.2
Карта цифрового ввода MP103
Карта MP103 имеет 4 цифровых входа.
Как правило, эти цифровые входы открыты (0).
Логический уровень совместим с TTL, не более 12 В пост. тока.
Канал №
Функция
Действие
0
Сброс измеренного объема, рабочего
времени и сообщений об ошибках
Чтобы сбросить значения, переведите вход в состояние 1
1
Сброс сообщений об ошибках
Чтобы сбросить значения, переведите вход в состояние 1
2
Сигнал запуска калибровки (только
для использования с KROHNE Altometer)
Чтобы подготовить систему к запуску, переведите вход
в состояние 1; чтобы включить, переведите в состояние 0
3
Сигнал остановки калибровки (только
для использования с KROHNE Altometer)
Чтобы подготовить систему к запуску, переведите вход
в состояние 1; чтобы включить, переведите в состояние 0
•
Функцию цифрового ввода можно включить или отключить в файлах инициализации:
HSET0300.UFP,
раздел 3
•
Отдельные каналы можно включить или отключить в файлах инициализации: CLNT0300.dat, раздел 8
•
Значения сигналов можно проверить в служебном окне входных/выходных сигналов
•
Мониторинг также можно осуществлять с помощью программы калибровки (см. Руководство по калибровке
и проверке ввода/вывода ALTOSONIC V UFP)
