Электрический монтаж
4
19
DK46 - DK800
www.krohne.com 10/2013 - 4003152501 - MA DK46-800R03 ru
4.6 Обращение функции предельного выключателя
Бистабильные предельные выключатели можно перевести из замкнутого начального состояния в
разомкнутое.
Чтобы это сделать, нужно иметь достаточно длинный заранее изготовленный соединительный
кабель.
Во время установки и настройки реле нужно проследить за тем, чтобы кабель не был поврежден при
прокладке.

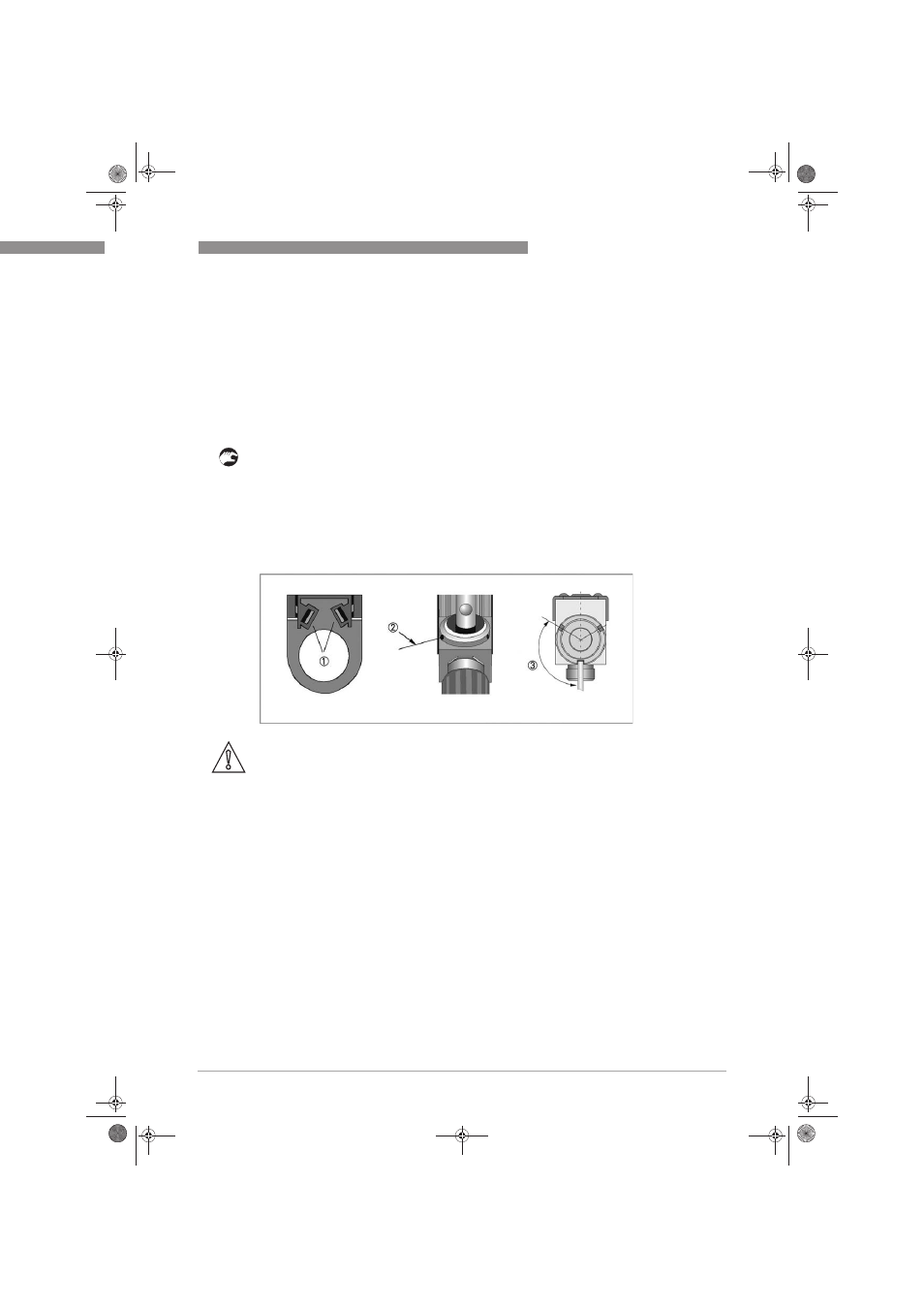

• Нужно ослабить клеммный винт 1
• После этого повернуть натяжной винт 2 против часовой стрелки, чтобы ослабить его
• Теперь можно вытащить измерительное стекло вместе с предельным выключателем
• Предельный выключатель повернуть на 180 °
• После этого установить измерительное стекло на место.
• Натяжной винт 2 затягивается рукой
• При помощи 3-мм шпильки затягивается натяжной винт на 4-5 поворотов шагом 120° 3 по часовой
стрелке.
До запуска расходомера нужно проверить его на отсутствие утечек.
Осторожно!
Во избежание повреждения стекла нужно следить за тем, чтобы измерительное стекло было
точно центрировано между прокладками.
