3
Монтаж
14
DK46 - DK800
www.krohne.com 10/2013 - 4003152501 - MA DK46-800R03 ru
3.3 Условия монтажа
3.3.1 Монтаж в трубопроводе
3.3.2 Монтаж на панели
В панели нужно вырезать отверстие, как показано на рисунке (см. раздел "Технические данные -
габаритный размер").

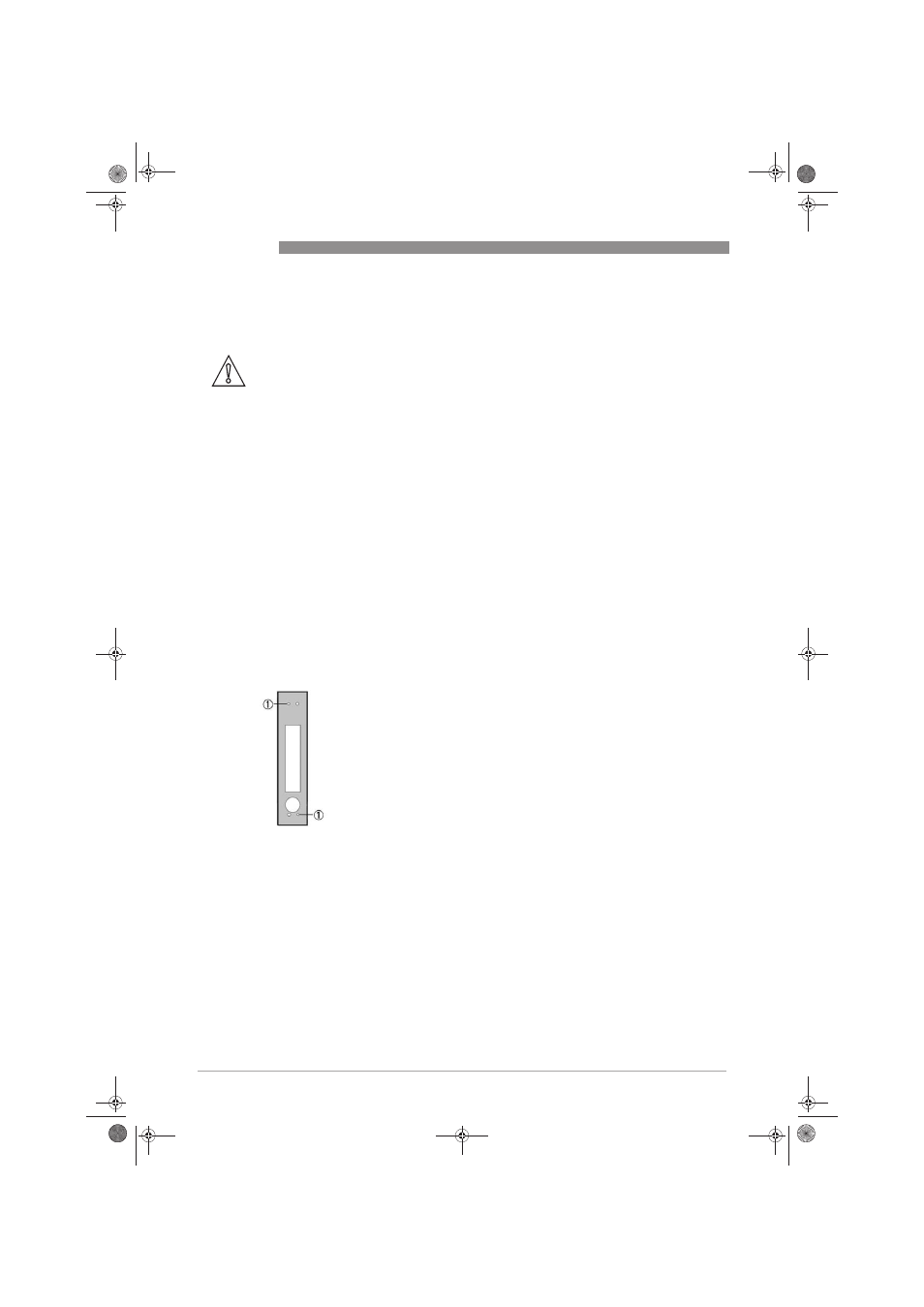

Чтобы смонтировать прибор на панели, нужно слегка ослабить два винта 1 на лицевой панели
измерительного прибора. Прибор устанавливается в вырез на панели спереди, выравнивается и
фиксируется двумя винтами 1.
Осторожно!
При монтаже устройства в трубопровод необходимо соблюдать следующие указания:
• Ротаметр необходимо устанавливать в вертикальном положении (принцип измерения).
Направление потока снизу вверх. Рекомендации по установке также см. в директиве VDE/VDI
3513,
лист 3.
• Перед подключением продуйте или промойте ведущие к устройству трубы.
• Перед установкой устройства, трубы для газовых потоков следует высушить.
• Используйте присоединения, которые соответствуют версии прибора.
• Устанавливайте соединения измерительного устройства с трубами на одной оси, чтобы
избежать возникновения в них механических напряжений.
• При необходимости трубопровод следует установить на опоры, чтобы снизить передачу
вибрации на измерительный прибор.
• Не прокладывайте сигнальные кабели совместно с кабелями питания.
