4
Электрический монтаж
16
DK46 - DK800
www.krohne.com
10/2013 - 4003152501 - MA DK46-800R03 ru
4.2
Предельный выключатель
На расходомере может быть установлено не более двух предельных выключателей. Предельный
выключатель, в зависимости от конструкции, может выполнять функцию моностабильного или
бистабильного реле.
Моностабильная
функция:
Релейный импульс поступает тогда, когда поплавок проходит точку
переключения, вне зависимости от направления движения.
Бистабильная функция:
Переходит в другое стабильное состояние, как только поплавок
проходит через точку переключения.
Пример (бистабильное
реле):
Поплавок выше предельного значения: выходной сигнал "высокий
уровень"
Поплавок ниже предельного уровня: выходной сигнал "низкий уровень"
Схемы переключения и характеристики электрических подключений разных предельных
выключателей см. в разделе "Технические данные - Предельные выключатели"

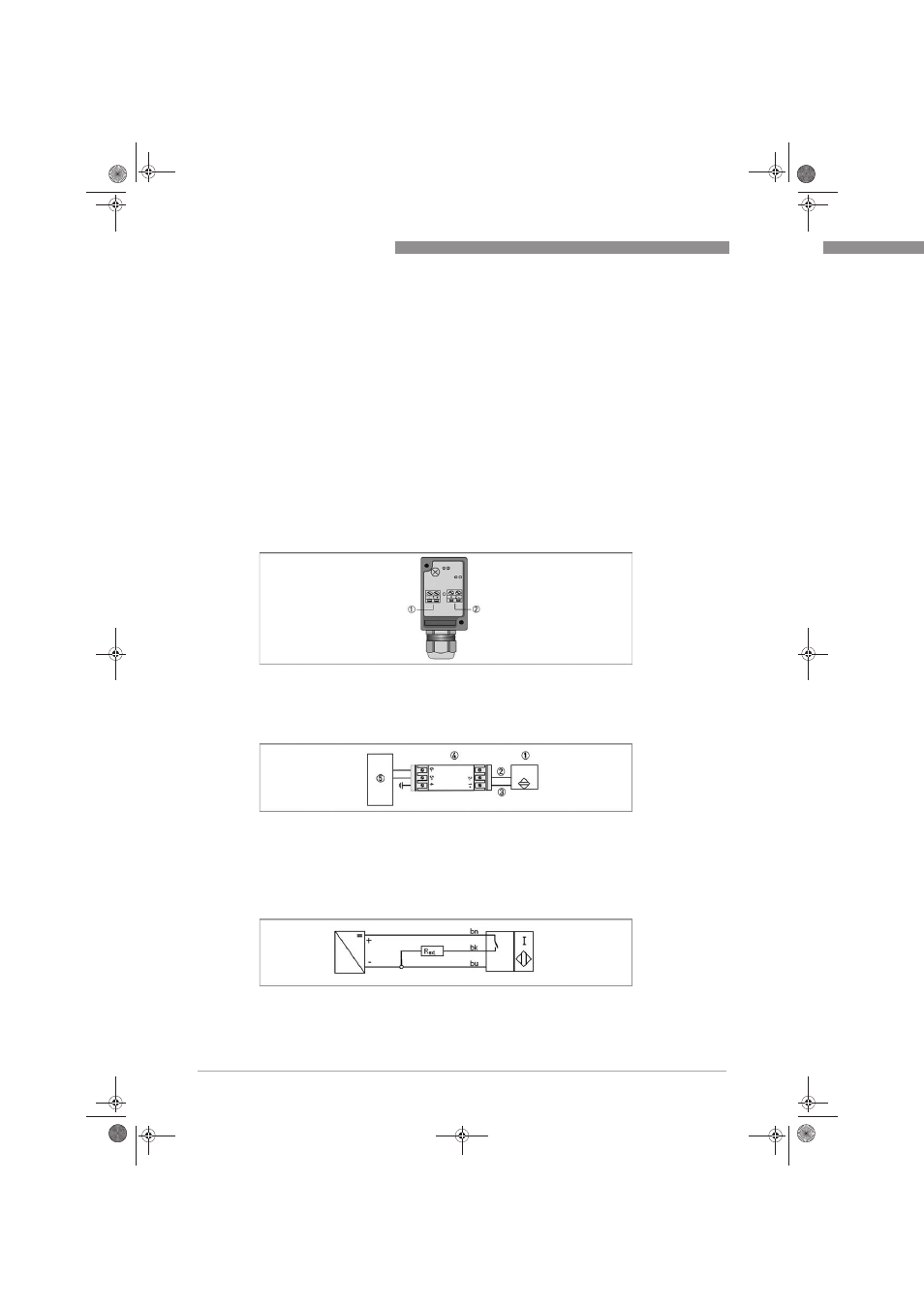

Подключение предельного выключателя - 2-проводной выключатель NAMUR
1 Предельный выключатель низкого уровня - к контакту 1
2 Предельный выключатель высокого уровня - к контакту 2
В клеммной коробке находится модуль фильтра ЭМС.
Электрическое подключение предельных выключателей - 2-проводной NAMUR, без
клеммной коробки
1 Предельный выключатель (без клеммной коробки)
2 Синий кабель -
3 Коричневый кабель +
4 Внешний ЭМС-фильтр
5 Приемник
При подключении к ЭМС-фильтру контакт заземления необходимо подключить к задней рейке
расходомера.
Электрическое подключение предельного выключателя - 3-проводного (транзисторного)
bn -
коричневый: напряжение питания +
bk -
черный - переключатель
bu -
синий - напряжение питания -
