Электрический монтаж
4
17
DK46 - DK800
www.krohne.com
10/2013 - 4003152501 - MA DK46-800R03 ru
4.3
Параметры предельного выключателя

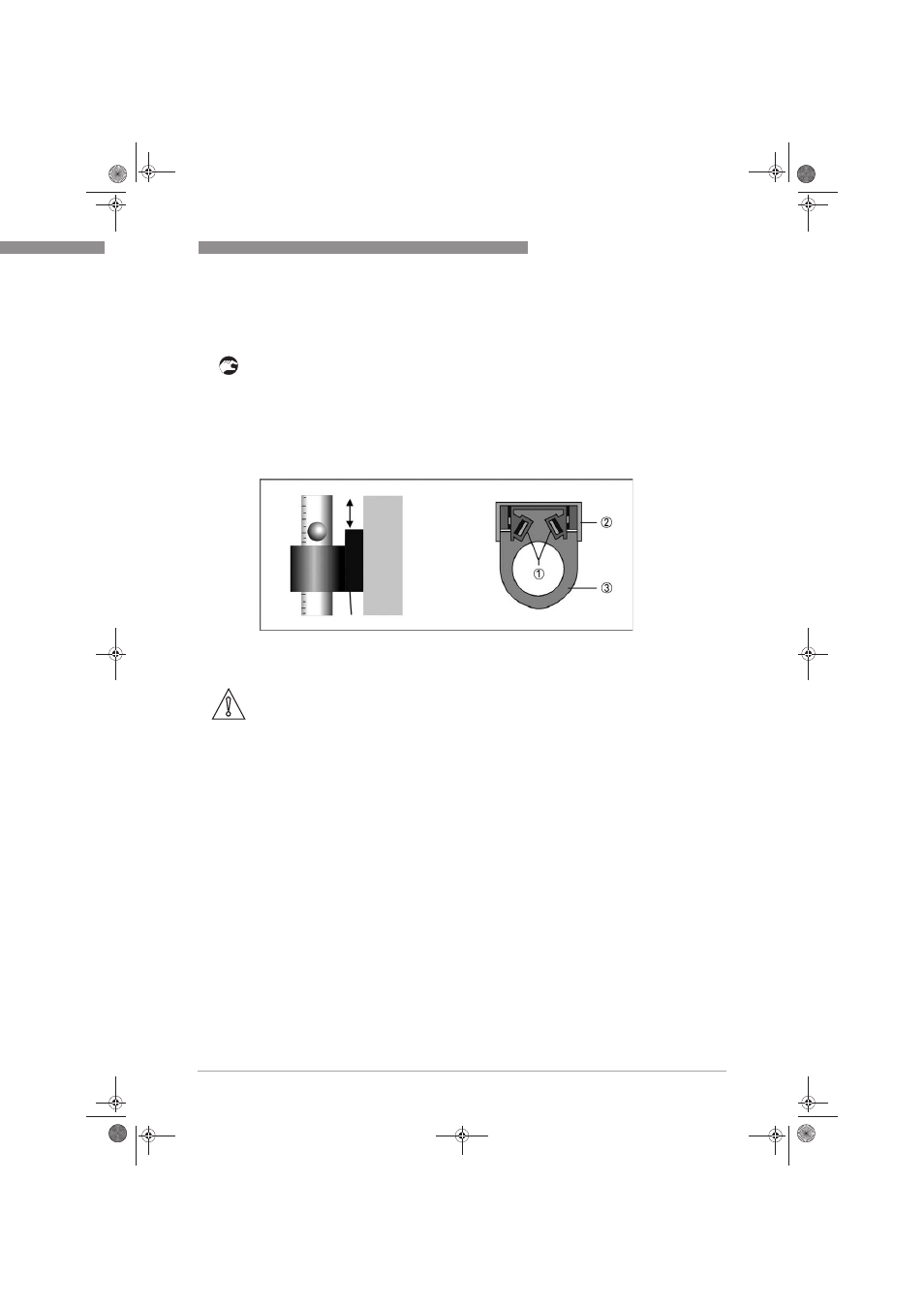

Необходимо выполнить следующее (DK../../K):
• Снять оба прижимных винта 1
• Установить на место предельный выключатель, сдвинув его по мерному стеклу
• Воспользоваться двумя прижимными винтами 1, чтобы закрепить предельный выключатель 3 на
задней рейке 2 измерительного прибора.
• После монтажа установить на место защитную крышку.
Если монтаж осуществляется на уже смонтированной ранее системе, измерительное стекло нужно
снять. См. раздел "Техническое обслуживание".
Соединительный провод предельного выключателя проводится через отверстие в основании
прибора и герметизируется.
При установке бистабильных предельных выключателей с наружным ЭМС-фильтром в отдельном
корпусе с контактной рейкой DIN нужно соблюдать следующие правила:
ЭМС-фильтр и задняя рейка расходомера должна быть гальванически соединена и заземлена.
Барьер с гальванической изоляцией для контактных и бесконтактных переключателей и со
средствами управления искробезопасного контура необходим для эксплуатации предельных
выключателей NAMUR.
Осторожно!
При настройке предельного выключателя нужно прокладывать кабель с осторожностью, чтобы
не повредить его.
При установке избегайте наклонного положения предельного выключателя, иначе стекло может
быть повреждено.
