Сигнальный конвертор M10 EEx d – Инструкция по монтажу и эксплуатации
06/20
Ф-ция
Текст
Описание и установки
1.2
OUTPUT B2
(
ВЫХОД В2)
Выход В2 является двухстабильным дискретным выходом.
Для этого выхода в Меню 3.4 могут быть выбраны следующие режимы функциони-
рования:
«
ОТКЛЮЧИТЬ» или «ТОЧКА СРАБАТЫВАНИЯ» или «ПРЕДЕЛЬНОЕ ЗНАЧЕ-
НИЕ СЧЁТЧИКА» или «ИМПУЛЬСНЫЙ ВЫХОД».
1.2.1
INACTIVE
или
FLW. VAL. B2
с
CNT. VAL.
В1
или
PUL. VAL.B2
Отключить
Значение
Расхода В2
Предельное
значение
счётчика B2
Импульсный
выход
Ввод:
Ввод:
Невозможно установить значение срабатывания
Пункты меню «FLW. VAL. B2», «CNT. VAL. В2» и 1.2.2 не могут
быть выбраны.
Установите ТОЧКУ СРАБАТЫВАНИЯ кнопкой
отрицательное значение гистерезиса устанавливается в Ф-ции 1.2.2
Установите значение срабатывания кнопкой
Ф-ция 1.2.2 пропускается; установка гистерезиса для счётчика не-
возможна.
Только отображение этой функции В2.
Установки возможны в Ф-ции 3.6 и Ф-ции 3.7
Если для выхода В2 установлен режим работы «ТОЧКА СРАБА-
ТЫВАНИЯ»:
можно выбрать числовое значение от 0,0…100% диапазона изме-
рения. Если текущий расход превышает установленное значение -
выход В2 активизируется. Режим работы «Нормально Закрытый»
или «Нормально Открытый» можно выбрать в Ф-ции 3.5.
Если для выхода В2 установлен режим работы «ПРЕДЕЛЬНОЕ
ЗНАЧЕНИЕ СЧЁТЧИКА»:
можно установить любое положительное числовое значение. Если
внутренний счётчик превысит это значение – выход В2 активизи-
руется. Режим работы «Нормально Закрытый» или «Нормально
Открытый» можно выбрать в Ф-ции 3.5.

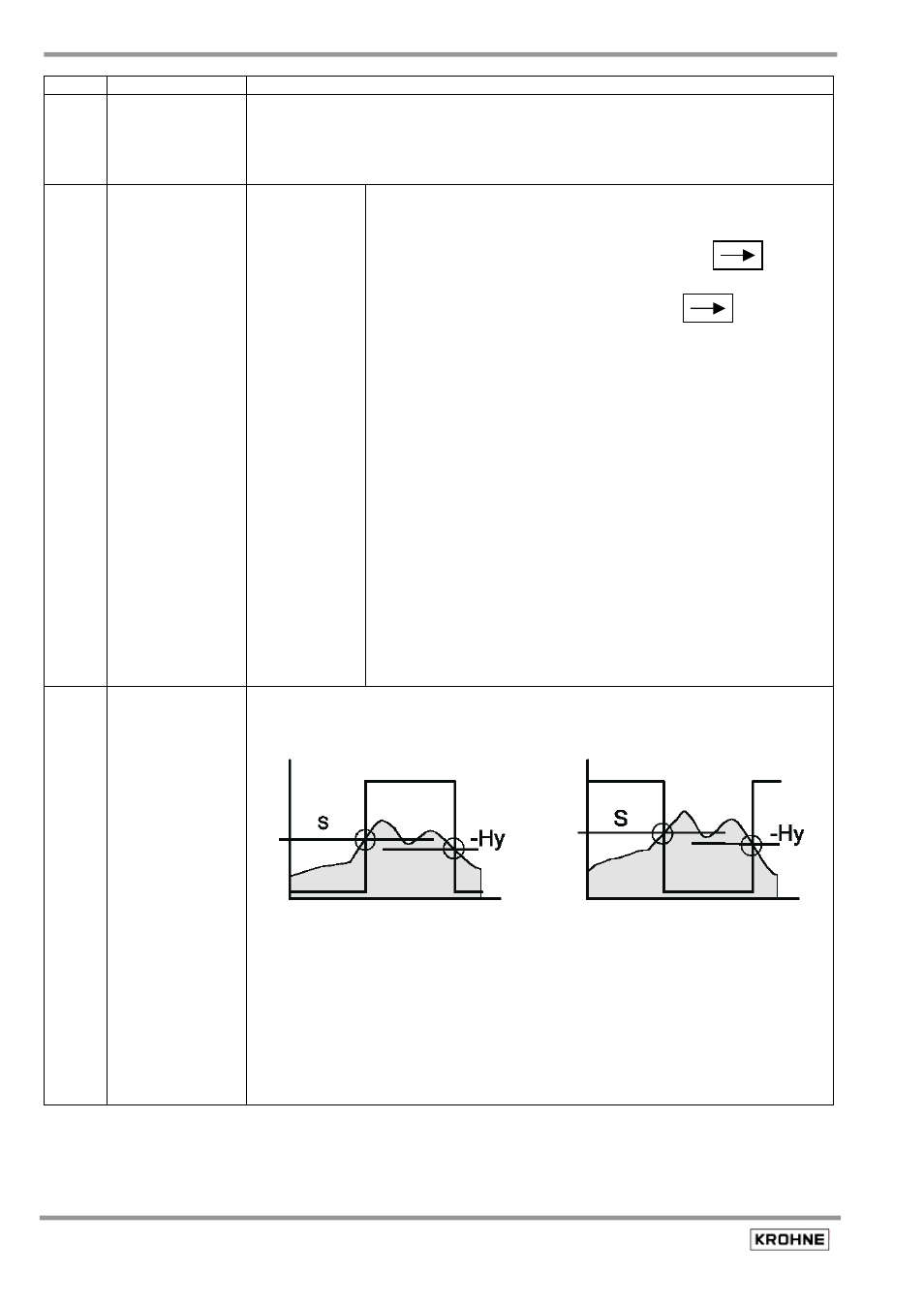

1.2.2
HYST. B2
(
ГИСТЕРЕЗИС)
Установка: отрицательное значение гистерезиса от 0,0… до точки срабатывания.
Значение срабатывания устанавливается в Ф-ции 1.2.1
НО НЗ
Например: если точка срабатывания 200 м
3
/ч, значение гистерезиса может быть ус-
тановлено от 0… до –200.
Если ввести значение 0, то этот выход не имеет гистерезиса.
Если ввести значение –20, то выход будет работать следующим образом:
если текущий расход превышает значение 200, выход активизируется. Если теку-
щий расход снизится до величины 180, выход возвратится в своё нормальное поло-
жение.
Если режим работы должен быть прямо противоположным, измените в Ф-ции 3.5
установку с НЗ на НО или наоборот.
Если в Ф-ции 3.4 выход В2 отведён под счётчик, данная функция меню не активна.
