Сигнальный конвертор M10 EEx d – Инструкция по монтажу и эксплуатации
06/20
9.1 Электрическое соединение выходов В1 и В2.
Дискретные выходы можно подключить двумя способами:
- как NAMUR-контакт (Ri ≈ 1k
Ω
)
- низкоомный дискретный выход, PNP-технология;
⇒
для электронных и
электромеханических устройств.

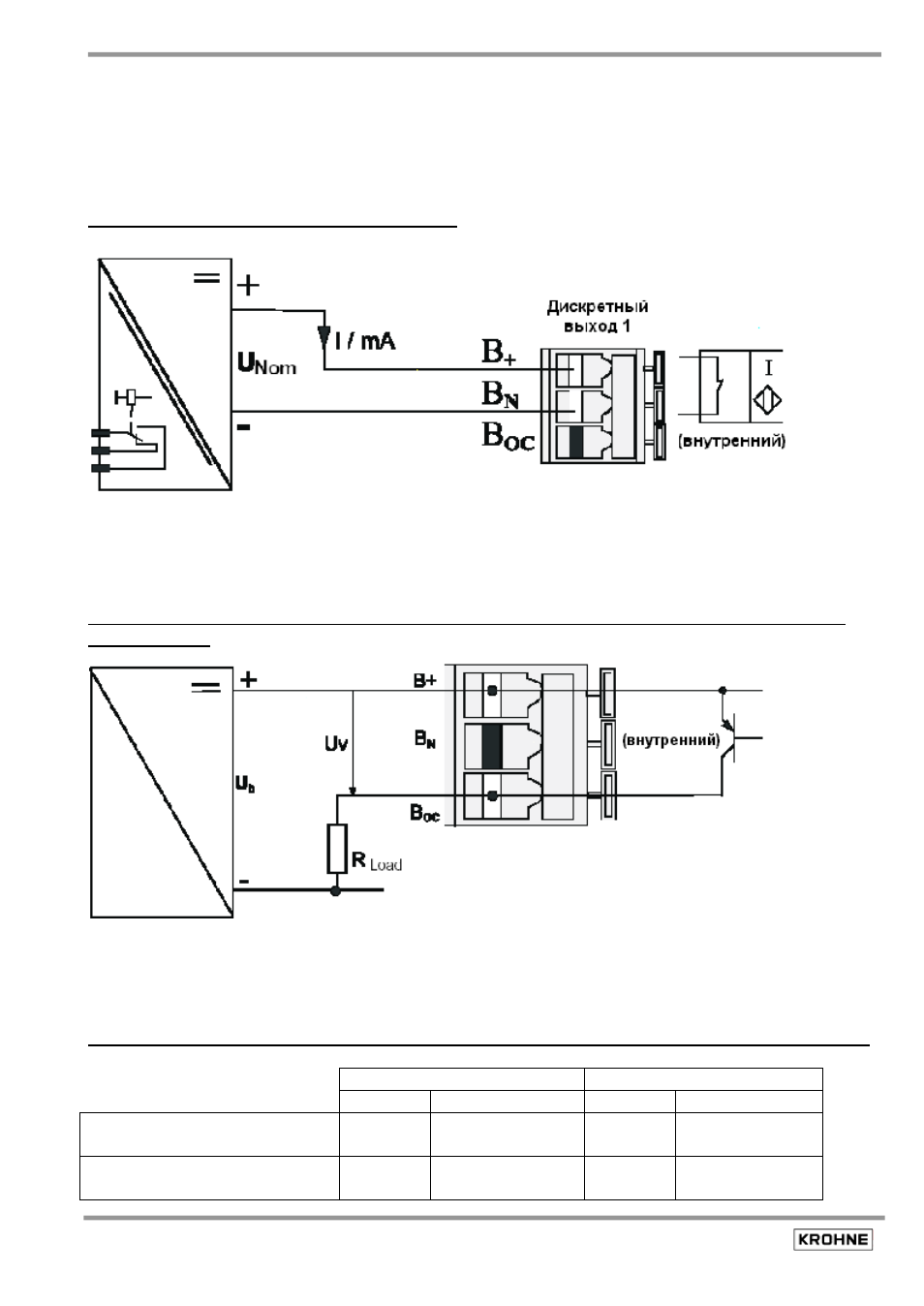

Подключение В1 (В2) как NAMUR-контакт
Номинальное напряжение 8В.
Ток выхода I I>3мА (В1 НЗ контакт, предельное значение не превышено)
I<1мА (В1 НЗ контакт, предельное значение превышено)
Выход В2 как дискретный выход типа NAMUR-контакт работает таким же образом.
Подключение дискретного выхода для работы с электронными и электромеханическими
устройствами.
Ub = 8…30В пост. напряжения
Рмакс. = 500мВт или Iмакс. = 100мА
Подключение дискретных выходов В1 (В2) как «NAMUR» или «ОТКРЫТЫЙ КОЛЕКТОР»
Контакт: НО
Контакт: НЗ
NAMUR
Откр. коллектор
NAMUR
Откр. коллектор
Предельное значение
превышено
I < 1мА
I < 1мА
I > 3мА
Iмакс. = 100мА
Предельное значение
не превышено
I > 3мА
Iмакс. = 100мА
I < 1мА
I < 1мА
